Бадьевой комплекс для углубки вертикальных стволов шахт

Бадьевой комплекс для углубки вертикальных стволов шахт

Иллюстрации

Показать все

Реферат



1. БАДЬЕВОЙ КОМПЛЕКС ДЛЯ УГЛУБКИ ВЕРТИКАЛЬНЫХ СТВОЛОВ ШАХТ, включающий канатные и жесткие проводники , бадью с прицепным устройством , подвешенную на подъемном канате направляющую рамку, содержащую каркас с направляющими втулками и башмаками, установленными с возможностью одновременного перемещейия по канатным и жестким проводникам , и зонт, отличающийс я тем, что, с целью повышения надежности работы, направляющая рамка снабжена дополнительным каркасом, установленным под основным и присоединенным к прицепному устройству бадьи, при этом жесткие и канатные проводники смещены относительно друг друга и жесткие проводники имеют на концах консольные опоры для фиксации основного каркаса, причем дополнительный каркас имеет направляющие для перемещения по канатным проводникам и центральную конусообразную опору, а в основном каркасе выполнено центральное гнездо для взаимо (Л действия с центральной конусообразной опорой при подъеме. 4 ) СО 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3ЦВ E 21 D 1/00

ОПИСАНИЕ ИЗОБРЕТЕНИЙ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3517394/22-03 (22) 03.12.82 (46) 23.02.84.Бюл. 9 7 (72) С.С.Меликсетов, В.Т.Сапронов, В.К.Джерин, E.È. Áóðäà и А.И.Высоцкий (71) Донецкий государственный институт проектирования организации шахтного строительства (53) 622.252.002.5(088.8) (56) 1. Авторское свидетельство СССР

Р 370341, кл. Е 21 D 1/00, 1971.

2. Авторское свидетельство СССР

Р 752010, кл. E 21 3 1/00, 1977 (прототип). (54)(57) 1. БАДЬЕВОЙ КОМПЛЕКС ДЛЯ

УГЛУБКИ ВЕРТИКАЛЬНЫХ СТВОЛОВ ШАХТ, включающий канатные и жесткие проводники, бадью с прицепным устройством, подвешенную на подъемном канате направляющую рамку, содержащую каркас с направляющими втулками

„„SU„„1074998 А и башмаками, установленными с возможностью одновременного перемещейия по канатным и жестким проводникам,и зонт, о т л и ч а ю щ и йс я тем, что, с целью повышения надежности работы, направляющая рамка снабжена дополнительным каркасом, установленным под основным и присоединенным к прицепному устройству бадьи, при этом жесткие и канатные проводники смещены относительно друг друга и жесткие проводники имеют на концах консольные опоры для фиксации основного каркаса, причем дополнительный каркас имеет направляющие для перемещения по канатным проводникам и центральную конусообразную д опору, а в основном каркасе выполнено центральное гнездо для взаимо- у, действия с центральной конусообразной опорой при подъеме.

1074998

5 !

О !

2. Бадьеной комплекс по п.1, отличающийся тем, что каркас снабжен направляющими ролиИзобретение относится к горно".проходческому с борудованию и может найти применение при углубке вертикальных стволов шахт, когда существующая часть ствола заармирована жесткими проводниками, а углубляемая часть — канатными проводниками.

Известна направляющая рама для бадейного подъема, состоящая из каркаса с четырьмя башмаками. Каждый баш мак . выполнен съемным, с целью использования его для всех видов проводников(13.

Недостатком этого устройства является то, что направляющая рама может двигаться лишь только по канатным либо только по жестким проводникам, причем только одного определенного типа.

Наиболее близким к изобретению по технической сущности и достигаемому результату янляется комплекс

<цля углубки вертикальных стволов шахт включающий канатные и жесткие проводники, бадью, прицепное устройство, направляющую рамку, содержащую каркас, зонт, направляющие втулки и башмаки, установленны с возможностью одновременного перемещения по канатным и жестким проводникам Ь3.

Недостатком известного комплекса является то, что в процессе углубки ствола по различным причинам (ускорение Кориолиса, различная жесткость канатов и т.д. ) происходит разворот опалубки или полка, к которым обычно крепятся направляющие,канаты смещаются относительно осей жестких проводников. При этом .рамка „ своими башмаками ударяется в жесткие проводники, что может привести к обрыву рамки.

Цель изобретения — повышение надежности устРойства и ускорение темпов углубки ствола.

Поставленная цель достигдртся тем, что в комплексе для углубки вертикальных стволов, включающем канат ные и жесткие проводники, бадью с прицепным устройством, подвешенную на подъемном канате направляющую рамку, содержащую каркас с направляющими втулками и башмаками, установленными с воэможностью одновременного перемещения по канатным и жестким проводникам, и зонт, напранками, разнесенными по нысоте каркаса и установленными с возможностью взаимодействия с ггодъемным канатом.

2 ляющая рамка снабжена дополнительным каркасом, установленным под основным и присоединенным к прицепному устройству бадьи, при этом жесткие и канатные проводники смещены относительно друг друга и жесткие проводники имеют на концах консольные опоры для фиксации основного каркаса, причем дополнительный каркас имеет направляющие для перемещения по канатным проводникам и центральную конусообразную опору, а в основном каркасе выполнено центральное гнездо для взаимодействия с центральной конусообразной опорой при подъеме.

Кроме того, каркас снабжен направляющими роликами, разнесенными по высоте каркаса и установленными с возможностью взаимодействия с подъемным канатом.

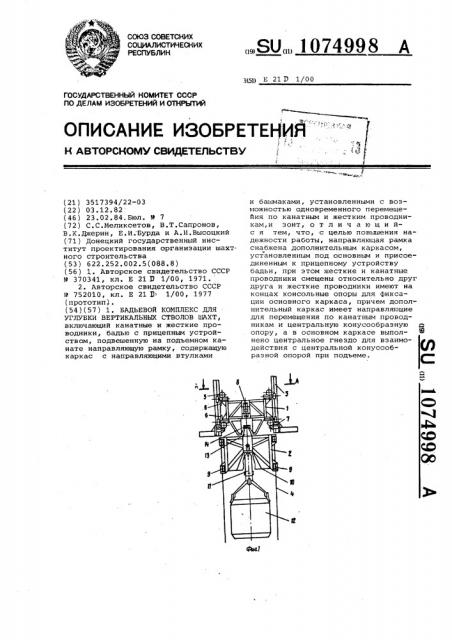

На фиг.1 изображен бадьеной комплекс; на фиг.2 — сечение А-A на фиг.1.

Направляющая рамка бадьеного комплекса содержит два каркаса, размещенные один над другим — нерхней 1 и нижний 2, развернутых на некоторый угол вокруг оси подъема. Жесткие 3 и канатные 4 проводники расположены в .армированной части ствола, а канатные проводники 4 — н углубляемой части ствола, причем проводники 3 и 4 смещены друг относительно друга на

35 некоторое расстояние. Верхний каркас 1 рамки имеет направляющие 5 для перемещения по жестким проводникам 3 и закрепленные на кронштей-. нах направляющие втулки 6. Втулки б

40 разнесены по нысоте и служат для фиксации канатных проводников 4 на определенном расстоянии па отношению к жестким проводникам 3. На концах жестких проводников 3 закреплены

45 консольные опоры 7 для посадки верх. него каркаса 1 рамки ° На верхнем каркасе 1 рамки по оси подъемного каната установлены направляющие ролики

8,разнесенные по высоте и служащие

Zpzsl гашения поперечных колебаний подъемного каната. Нижний каркас 2 рамки снабжен направляющими 9 для перемещения по канатным проводникам 4. и предохранительным зонтом 10.и посажен на прицепное устройство 11 проходческой бадьи 12. Нижний кар1074998 фи8.2

Состанитель Л.Черепенкина

Техред В.Далекоюей - Корректор В.Гирняк

Редактор Н.Бобкона

Заказ 474/29

Тираж 436 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. %/5

Филнал ППП "Патент", г. Ужгород, ул. Проект тая, 4 кас 2 рамки снабжен конусообразной опорой 13, закрепленной йо оси подъемного каната, и входящим при посадке на нее верхнего каркаса 1 рамки в посадочное гнездо 14 последней, Бадьевой комплекс работает сле- 5 дующим образом.

После разгрузки бадья 12 начинает движение вниз в забой углубляемого ствола, при этом в пределах армированной части ствола направляющие 5 10 контактируют с жесткими проводнинами 3, а направляющие втулки 6 и направляющих 9 контактируют с канатными проводниками 4. Благодаря этому направляющая рамка движется одновременно по жестким 3 и канатным 4 проводникам. После входа бадьи 12 в неармированную часть ствола верхний каркас 1 рамки садится на консольные опоры 7, и бадья 12 продолжает спуск с одним нижним каркасом 2 рамки. При этом направляющие 9 движутся по канатным проводникам 4, а подъемный канат дополнительно зафиксирован от горизонтальных колебаний в направляющих роликах 8 верхнего каркаса 1 рамки.

При движении бадьи 12 снизу вверх из забоя углубляемого ствола в пределах неармированного его участка нижний каркас 2 рамки движется по ЗО канатным проводникам 4. Затем бадья

12 подходит к армированному участку ствола, где на консольных опорах 7 сидит верхняя часть 1 рамки, фиксирующая направляющими роликами 8 подъемный канат и контактирующая своими напранляющими 5 с жесткими проводниками 3 и нтулками б с канатными проводниками 4. На границе армированного и неармированного участков нижняя часть 2 рамки насаживает на свою опору 13 нерхнюю часть 1 рамки и дальнейший подъем бадьи 12 происходит в сопровождении обеих каркасбв рамки..

Применение направляющей рамки предлагаемой конструкции позволяет осуществлять подъем горной массы из углубляемой части ствола с использованием жестких и канатных проводников и, исключая при этом -наезд направляющей рамки бадьи на торцы жестких проводников при переходе с одного вида проводников на другие, повышает безопасность работ в стволе и ускоряет темпы углубки. При этом за счет ускорения темпов углубки сокращается время на сооружение ствола, а следовательно досрочно вводится в эксплуатацию комплекс объектов (оборудование, здания, сооружения, инженерные сети и т.д.Р> необходимых для прохождения горизонтальных и наклонных горных вы- . работок со стороны ствола.
