Устройство для разрушения образцов в вакууме

Устройство для разрушения образцов в вакууме

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ОБРАЗЦОВ В ВАКУУМЕ, содержащее вакуумную камеру с фланцем, размещенный в ней держатель образцов, выполненный с отверстиями для образцов, разрушающий механизм с толкателем и разрушающие элементы, отличающееся тем, что, с целью повышения надежности устройства в работе и увеличения его производительности , оно снабжено планкой, закрепленной на торцах камеры, выполненной с канавкой на рабочей поверхности и с отверстием на ее конце, направляющими, жестко закрепленными на планке, при этом держатель образцов представлен в виде прямоугольного бруса, установленного на планке с возможностью перемещения по направляющим, с дополнительными отверстиями для разрушающих элементов, выполненных в виде поршней со щтоками, а основания поршней установлены в канавке.о (Л ел 4;

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

y(5D G 01 N 1 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМЪ(СВИДЕТЕЛЬСТВУ

t

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3504675/25-26 (22) 15. Ю.82 (46) 23.02.84. Бюл. № 7 (72) В. И. Харламов, Е. М. Колесников, 1О. Н. Сазонов и А. А. Халяпин (71) Всесоюзный научно-исследовательский институт минерального сырья. (53) 543.053 (088,8) (56) 1. Патент США № 3720829, кл. 250-49, 1978.

2. Авторское свидетельство СССР № 842452, кл. G 01 N 1/00, 1979. (54) (57) УСТРОЙСТВО ДЛЯ РАЗРУШЕНИЯ ОБРАЗЦОВ В ВАКУУМЕ, содержащее вакуумную камеру с фланцем, размещенный в ней держатель образцов, выпол„„SU„„1075104 А ненный с отверстиями для образцов, разрушающий механизм с толкателем и разрушающие элементы, отличающееся тем, что, с целью повышения надежности устройства в работе и увеличения его производительности, оно снабжено планкой, закрепленной на торцах камеры, выполненной с канавкой на рабочей поверхности и с отверстием на ее конце, направляющими, жестко закрепленными на планке, при этом держатель образцов представлен в виде прямоугольного бруса, установленного на планке с возможностью перемещения по направляющим, с дополнительными отверстиями для разрушающих элементов, выполненных в виде поршней со штоками, а основания поршней установлены в канавке.

1075104

Изобретение относится к исследованиям физических и химических свойств веществ и может быть использовано для разрушения образцов в вакууме в установках для изучения масспектрометрических отношений изотопов газообразных веществ.

Известно устройство для разрушения образцов в вакууме, содержащее вакуумную камеру с размещенным в ней держателем образцов и разрушающий механизм (1)

Наиболее близким по технической сущности к предлагаемому является устройство для разрушения образцов, в вакууме, содержащее вакуумную камеру с фланцем, размещенный в ней держатель образцов, выполненный с отверстиями для образцов, разрушающий механизм с толкателем и разрушающие элементы (2).

Недостатком устройства является то, что приводы держателя образцов и разрушающего механизма расположены на разных фланцах вакуумной камеры, имеют невысокую точность в работе, которая зависит от точности установки каждого из этих узлов, и имеют сложное конструктивное выпол нен не.

Целью изобретения является повышение надежности работы и увеличение производительности.

Указанная цель достигается тем, что устройство для разрушения образцов в вакууме, содержащее вакуумную камеру с фланцем, размещенный в ней держатель образцов, выполненный с отверстиями для образцов, разрушающий механизм с толкателем и разрушающие элементы, снабжено планкой, закрепленной на торцах камеры, выполненной с канавкой на рабочей поверхности и с отверстием на ее конце, направляющими, жестко закрепленными на планке, при этом держатель образцов выполнен в виде прямоугольного бруса, установленного на пла нке с возможностью перемещения по направляющим, с дополнительными отверстиями для разрушающих элементов, выполненных в виде поршней со штоками, а основания поршней установлены в канавке.

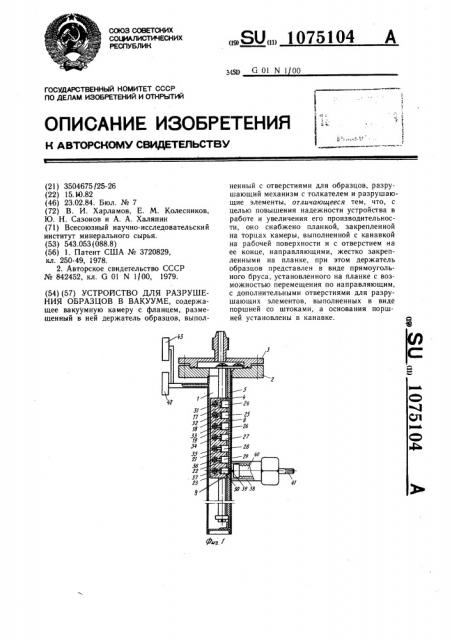

На фиг. 1 представлено устройство, общий вид; на фиг. 2 — держатель образцов, общий вид; на фиг. 3 — разрез А-А на фиг. 2.

Устройство состоит из вакуумной камеры 1 с фланцем 2 и крышкой 3. Внутри камеры 1 размещен держатель 4 образцов, выполненный в виде прямоугольного бруса и установленный на планке 5 с возможностью перемещения вдоль камеры 1 по направляющим 6 и 7, жестко закрепленным на планке 5.

Планка 5 закреплена на торцах камеры

1 и расположена параллельно ее основанию.

На рабочей поверхности планки 5 выполне10

Зо

45 на канавка 8 с отверстием 9, причем длина канавки 8 соответствует длине держателя

4 образцов. На боковой стороне держателя

4 образцов выполнены глухие отверстия 1016 для установки в них исследуемых образцов, например стеклянных ампул, заполненных газообразным веществом — ар гоном.

В основании держателя 4 образцов выполнены отверстия 17-23, в которых размещены поршни 24-30, штоки которых, соответственно, касаются образцов — ампул 31 — 37. Оси отверстий 10-16 и 17-23 в держателе 4 образцов взаимно перпендикулярны. Разрушающий механизм 38 жестко закреплен на камере 1 и включает выходной шток 39, расположенный в отверстии основания камеры 1 и соединенный с сильфоном 40, внутри которого установлен винт 41. Камера соединена трубкой с диффузорным насосом 42 типа Н 50-Р, К трубке подсоединен магнитоионизационный датчик 43.

Устройство работает следующим образом.

Предварительно держатель 4 образцов устанавливают в камере 1 таким образом, чтобы поршень 30 в отверстии 9 канавки

8 планки 5 и торец выходного штока 39 разрушающего меха низма 38 были расположены на одной оси. Затем устройство с помощью фланца 2 и крышки 3 вертикально присоединяют к масс-спектрометру (не показан) и с помощью диффузионного насоса

42 типа Н50-P вакуумируют внутреннюю полость камеры 1 до давления 3-5 10 мм. рт. ст. Далее вращением винта 41 разрушающего механизма 38 по часовой стрелке перемещают выходной шток 39, совместно с которым перемещается поршень 30 из канавки 8 планки 5 к ампуле 37 с исследуемым газом. Шток поршня 30 разрушает ампулу 37, и находящийся в ней газ аргон поступает в камеру 1, давление в которой увеличивается до 3 — 5 10 мм рт. ст и регистрируется магнито-ионизационным датчиком 43, а затем в масс-спектрометр для дальнейшего исследования. С помощью диффузионного насоса 42 вакуумируют внутреннюю полость камеры 1 до давления 3-5х х10 мм рт. ст. Снова вращают винт 41 по часовой стрелке, поршень 30 выходит из канавки 8 планки 5 и перемещается по планке 5 вместе с держателем 4 образцов, который по направляющим 6 и 7 двигается вниз вдоль камеры 1, Движение держателя

4 образцов прекращается при касании поршня 29 с выходным штоком 39 разрушающего механизма 38. Затем вращают винт 41 против часовой стрелки, возвращая выходной шток 39 в исходное положение, при котором поршень 29 в отверстии 9 канавки

8 и торец выходного штока 39 разрушающего механизма 28 размещаются по одной оси.

1075104

Составитель А. Сондор

Техред И. Верес Корректор М. Демчик

Тираж 823 Подписное

Редактор Н. Лазаренко

Заказ 230/34

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, )K — 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Разрушение ампулы 36 проводят аналогично предыдущей ампуле 37. Подобные операции поочередно проводят со всеми ампулами.

Таким образом, устройство позволяет повысить надежность, герметичность системы за счет полуавтоматической подачи ампул и сокращения числа операций по зарядке и откачке вакуумной системы, что повышает производительность работы устройст5
