Реферат



ДАТЧИК СКОРОСТНОГО НАПОРА ПОТОКА ЖИДКОСТИ ИЛИ ГАЗА по авт.СВ. № 655971, отличающийся тем, что, с целью повышения точности измерений путем.обеспечения возможности динамической градуировки в условиях эксплуатации датчика, воспринимающее тело выполнено из ферромагнитного материала, а в обтекателе напротив воспринимающего тела размещен электромагнит. | сд о: 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) 3(5)) G 01 P 5/02

ОПИСДНИК ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (Ь1) 655971 (21) 3545744/18-10 (22) 18.11.82 (46) 23.02.84. Вюл. )) 7 (72) А.М. Вражевский (71) Научно-исследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского и научно-исследо,вательского института Гидропроект " им. С.Я. Жука (53) 532.574(088.8) (56) 1. Авторское свидетельство СССР

)) 655971, кл. С 01 Р 5/02, G 01 F 1/28, 1977 ° (54) (57) ДАТЧИК СКОРОСТНОГО КАПОРА

ПОТОКА ЖИДКОСТИ ИЛИ ГАЗА по авт.св.

)) 655971, отличающийся тем, что, с целью повышения точности измерений путем, обеспечения возможности динамической градуировки в условиях эксплуатации датчика, воспринимающее тело выполнено из ферромагнитного материала, а в обтекателе напротив воспринимающего тела размещен электромагнит.

1075168

Н(6 = t„-«lf ) 3 (((f Р где H(f ) амплитудно-частотная характеристика; фазочастотная характеристика; частота вынужденных колебаний; частота собственных колебаний; коэффициент затухания.

q t) 1 оставитель 10. Власов

Редактор Т. Кугрышева Техред М.Тепер Корректор О. Тигор

Тираж 823 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ,491/38

Филиал ППП Патент, r. Ужгород, ул. Проектная, 4

Изобретение относится к контрольно-измерительной технике и может быть использовано для измерения скорости потоков жидкости в экспериментальной гидромеханике.

Известен датчик скоростного напора потока жидкости или газа, содержащий воспринимающее тело в виде полусфероида и расположенный за ним с зазором обтекатель в виде конуса, в котором воспринимающее тело пред- 10 ставляет собой сегмент полусфероида с центральным углом равным или иеньшим 90, а конец со стороны, обращенной к воспринимающему телу, дополнен оставшейся частью полусфероида . pj .

Недостатком известного датчика является низкая точность измерений пульсаций скорости из-за невозможности обеспечения динамической градуировки (или ее проверки) в месте установки датчика.

Целью изобретения является повышение точности измерений путем обеспечения возможности динамической градуировки в условиях эксплуатации датчика.

Поставленная цель достигается тем, что в датчике воспринимающее тело выполнено из ферромагнитного материала, а в обтекателе напротив воспринимающего тела размещен электромагнит.

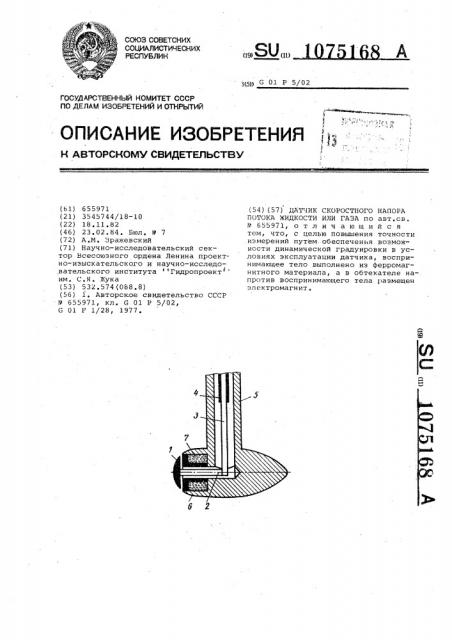

На чертеже представлен датчик скоростного напора, разрез.

Датчик скоростного напора потока 35 содержит воспринимающее тело (элемент) 1, жестко закрепленный посредством штока 2 на упругом элементе 3, выполненном в виде балочки прямоугольного сечения, на которую накле- 40 ены тензорезисторы 4, и установленном в корпусе датчика 5. Непосредственно за приемным элементом 1 расположен обтекатель 6. Воспринимающее тело 1 выполнено из ферромагнит- 45 ного материала. Часть обтекателя 6, обращенная к приемному элементу 1, также выполнена из ферромагнитного материала и снабжена катушкой 7, в результате чего образуется соленоидный электромагнит.

Датчик скоростного напора работает следующим образом, Поток жидкости воздействует на приемный элемент с гидродинамической силой, пропорциональной квадрату скорости потока, вызывающей перемещение приемного элемента, а следовательно, деформацию тенэорезисторов, которая измеряется стандартными тензометрическими усилителями.

Динамическая градуировка преобразователя скорости осуществляется следующим образом.

На катушку 7 подается импульс напряжения. Б результате взаимодействия магнитного поля электромагнита с ферромагнитным материалом приемного элемента последний вводится в затухающие колебания. Проводя запись затухающих колебаний и определяя по ней собственную частоту и коэффициент затухания, определяют динамические характеристики преобразователя по формулам

Техническим эффектом предлагаемого устройства является повышение точности вследствие динамической градуировки в условиях наиболее близких к тем, при которых будет использоваться преобразователь. Экономическим эффектом устройства является то, что для динамического градуирования не нужны специальные стенды.
