Геттер для ламп накаливания

Геттер для ламп накаливания

Иллюстрации

Показать все

Реферат



ГЕТТЕР ДЛЯ ЛАМП НАКАЛИВАНИЯ , Наносимый на тело накала, на основе тугоплавкого соединения типа металл-металлоид , отличающийся тем, что, с целью повышения срока службы путем повышения стабильности светового потока и повышения напряжения зажиганиия дуги, он дополнительно содержит металлогаллоид при следующем соотношении компонентов, мае. /о: Соединение металл-металлоид85-99 ,8 Металлогаллоид 0,2-15

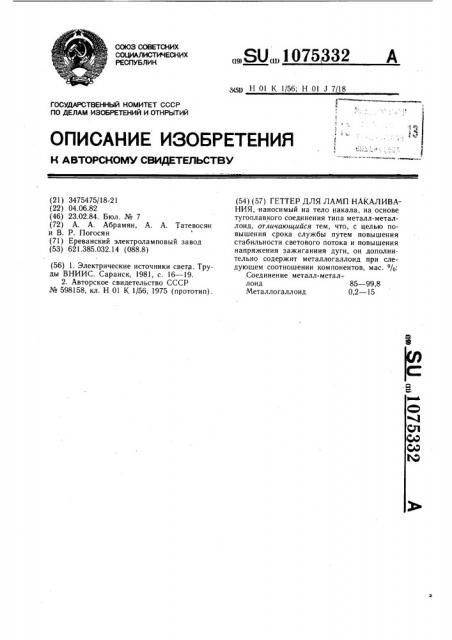

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1075332.3(51) Н 01 К 1/56; Н 01 J 7/18 с i

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ.ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3475475/18-21 (22) 04.06.82 (46) 23.02.84. Бюл. № 7 (72) А. А. Абрамян, А. А. Татевосян и В. P. Погосян (71) Ереванский электроламповый завод (53) 621.385.032.14 (088.8) (56) 1. Электрические источники света. Труды BHHHC. Саранск, 1981, с. 16 — 19.

2. Авторское свидетельство СССР № 598158, кл. Н 01 К 1/56, 1975 (прототип). (54) (57) ГЕТТЕР ДЛЯ ЛАМП НАКАЛИВАНИЯ, наносимый на тело накала, на основе тугоплавкого соединения типа металл-металлоид, отличающийся тем, что, с целью повышения срока службы путем повышения стабильности светового потока и повышения напряжения зажиганиия дуги, он дополнительно содержит металлогаллоид при следуюшем соотношении компонентов, мас. %:

Соединен ие металл- металлоид 85 — 99,8

Металло галл оид 0,2 — 15

1075332

85--99,8

0,2 — 15

Нитрид (борид, карбид) гафния с хлоридом лантана

Нитрид (борид, карбид) тантала с бромидом неодима

Нитрид (борид, карбид) рения с хлоридом марганца

92,4 99,8

7,6 16

92,4 99,8

7,6 15

92,4 99,8

7,6 15

0,2

0,2

0,2

Составитель Г. Жукова

Редактор И.Шулла Техред И. Верес Корректор И. Эрдейи

Заказ 235 46 Тираж 683 Подлисное

ВНИИПИ Государственного комитета СССР по делам изобретений и от крытий

1 l 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патентx, r. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнической промышленности и может найти широкое применение в производстве ламп накаливания.

Известен геттер для ламп накаливания, наносимый на тело накала и выполненный из металлогаллоидов (j).

Однако лампы с таким геттером имеют сниженный световой поток из-за летучести металлогаллоидов.

Известен также геттер для ламп накаливания, наносимый на тело накала, выполненный из тугоплавких соединений металлметаллоид, например, в виде нитридов металлов, разлагающийся на металл и азот (2)

Недостатком этих геттеров является малое напряжение возникновения самостоятельной дуги, обусловленное выделением газа и, тем самым, приводящее к снижению надежности функционирования ламп. Лампы с таким геттером имеют достаточно высокие световые потери.

Целью изобретения является повышение срока службы ламп путем повышения стабильности светового потока и повышения напряжения зажигания дуги.

Указанная цель достигается тем, что геттер для ламп накаливания, наносимый на тело накала, на основе тугоплавкого соединения типа металл-металлоид, дополнительно содержит металлогаллоид при следующем соотношении компонентов, мас. /е.

Соединение металлметаллоид

Металло галоид

Смесь наносится на тело накала любым способом. Металлогаллоид в лампах накаливания разлагается на соответствующий металл и галоген. Металл играет геттерирую щую роль, тем самым снижая инерционность газопоглощающего действия тугоплавких соединений.

Для нанесения на тело накала подготавливают три смеси компонентов геттера.

В качестве предлагаемого геттера используют соединения типа металл-металлоид с металлогаллоидами при следующем соотношении компонентов, мас. %.

Дальнейшее увеличение или уменьшение граничных значений компонентов за указанные пределы не приводят к повышению срока службы, так как при меньшем содержании галоген поглощается металлическими деталями ламп, а при большем содержании металлогалоид оседает на внутренние части колбы лампы, что приводит к снижению светово го поток а.

Напряжение возникновения самостоятель ной дуги для ламп типа Б220 — 230 — 100, Б — 200 — 240 — 60, Б 230 — 240 — 100 с предлагаемым геттером увеличивается на 26о/о по сравнению с геттером из тугоплавких соединений типа металл-металлоид, что приводит к увеличению среднего срока службы этих ламп на 500 ч. При этом потери светового потока этих ламп уменьшаются на 1,3—

1,6 /о. Другие металлогаллоиды с соединениями металл-металлоид дают такие же результатыты.
