ВОЛНОВОДНОЕ ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ, содержащее два волновода с фланцами, между которыми в направляющих расположены контактные шары, поджатые пружинным элементом, отличающееся тем, что, с целью повышения механической надежности и снижения утечки СВЧэнергии , на первом фланце закреплено дополнительно введенное металлическое кольцо , в котором выполнено осевое углубление, образующее цилиндрическую полость с плоскостью первого фланца, второй фланец размещен в этой цилиндрической полости, а направляющие имеют форму кольцевых канавок , выполненных во втором фланце и на примыкающих к нему плоскостях первого фланца и дополнительно введенного металлического кольца, и в каждой паре противолежащих кольцевых канавок размещены контактные шары и пружинный элемент, который выполнен в виде цилиндрической пружины. (Л ел со со ел

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3Ш Н01Р106,!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ фиг!

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3297942/18-09 (22) 04.06.81 (46) 23.02.84. Бюл. № 7 (72) Ю. М. Киселев (53) 621.372.831.3 (088.8) (56) 1. Авторское свидетельство СССР № 339998, кл. Н 01 P 1/06, 1969.

2. Патент ФРГ № 1125496, кл. 21 а4 74, 1962 (прототип). (54) (57) ВОЛНОВОДНОЕ ВРАЩАЮЩЕЕСЯ СОЕДИНЕНИЕ, содержащее два волновода с фланцами, между которыми в направляющих расположены контактные шары, поджатые пружинным элементом, отличаюи(ееся тем, что, с целью повышения механи„„SU„„1075335 А ческой надежности и снижения утечки СВЧэнергии, на первом фланце закреплено дополнительно введенное металлическое кольцо, в котором выполнено осевое углубление, образующее цилиндрическую полость с плоскостью первого фланца, второй фланец размещен в этой цилиндрической полости, а направляющие имеют форму кольцевых канавок, выполненных во втором фланце и на примыкающих к нему плоскостях первого фланца и дополнительно введенного металлического кольца, и в каждой паре противолежащих кольцевых канавок размещены контактные шары и пружинный элемент, которыи выполнен в виде цилиндрической пружины.

1075335

Изобретение относится к технике СВЧ и может быть использовано в различных радиотехнических системах.

Известно вращающееся соединение, содержащее роликовый подшипник, расположенный в полости, выполненной между торцами цилиндрических волноводов (1).

Недостатками волноводного вращающегося соединения являются недостаточная механическая надежность и утечка СВЧ-энергии. !о

Наиболее близким к изобретению является волноводное вращающееся соединение, содержащее два волновода с фланцами, между которыми в направляющих расположены контактные шары, поджатые пружинным элементом (2). 15

Недостатками известного вращающегося соединения являются недостаточная механическая надежность и утечка СВЧ-энергии, поскольку из-за разброса диаметров контактных шаров не обеспечивается центрирование соединяемых волноводов и одновременное контактирование контактных шаров с соединяемыми деталями.

Целью изобретения является повышение механической надежности и снижение утечки СВЧ-энергии.

Поставленная цель достигается тем, что в волноводном вращающемся соединении, содержащем два волновода с фланцами, между которыми в направляющих расположены контактные шары, поджатые пружинным элементом, на первом фланце закрепле- 30 но дополнительно введенное металлическое кольцо, в котором выполнено осевое углубление, образующее цилиндрическую полость с плоскостью первого фланца, второй фланец размещен в этой цилиндрической полости, а направляющие имеют форму коль- З5 цевых канавок, выполненных во втором фланце и на примыкающих к нему плоскостях первого фланца и дополнительно введенного металлического кольца, и в каждой паре противолежащих кольцевых канавок раз2 мешены контактные шары и пружинный элемент, который выполнен в виде цилиндрической пружины.

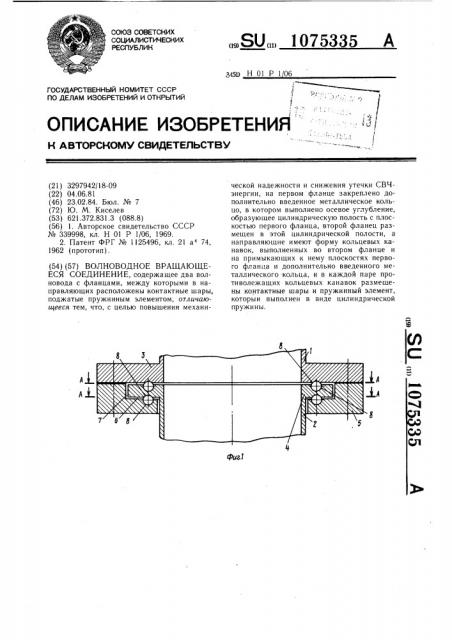

На фиг. 1 показано волноводное вращающееся соединение, разрез; на фиг. 2 — разрез А — А на фиг. 1.

Волноводное вращающееся соединение содержит волноводы 1 и 2 с первым и вторым фланцами 3 и 4 соответственно. На первом фланце 3 закреплено дополнительно введенное металлическое кольцо 5, в котором выполнено осевое углубление 6, образующее цилиндрическую полость 7 с плоскостью первого фланца 3. Второй фланец 4 размещен в цилиндрической полости 7. Во втором фланце 4 и на примыкающих к нему плоскостях первого фланца 3 и дополнительно введенного металлического кольца 5 выполнены направляющие, которые имеют форму кольцевых канавок 8, а в каждой паре противолежащих кольцевых канавок 8 размещены контактные шары 9 и пружинный элемент в виде цилиндрической пружины 10.

Устройство работает следующим образом.

При установке цилиндрической пружины 10 контактные шары 9 прижимаются друг к другу и к стенкам кольцевых канавок 8, образуя надежный контакт по всему периметру первого и второго фланцев 3 и 4. При вращении, например, волновода относительно волновода 2 благодаря двухрядному расположению контактных шаров 9 обеспечивается хорошее взаимное центрирование волноводов 1 и 2 и следовательно, высокая механическая надежность соединения, а расположение второго фланца 4 в цилиндрической полости 7, образованной фланцем 3 и осевым углублением 6, обеспечивает снижение утечки СВЧ-энергии.

Таким образом, предлагаемое волноводное вращающееся соединение обладает высокой механической надежностью и низким уровнем утечки СВЧ-энергии.
