Реферат



ЭЛЕКТРОМЕХАНИЧЕСКИЙ ВОЛНОВОДНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, содержащий статор, в котором размещены волноводные каналы, вращающийся ротор. 6 связанный с приводом и в котором выполнен изогнутый ВОЛНОВОДНЫЙ капал, причем вращающийся ротор и статор расположены параллельно и между ними размещены ко.нтактные пружины, отличающийся тем, что, с целью увеличения развязки между волноводными каналами и новыщения передаваемой мощности, привод снабжен кулачковым механизмом, состоящим из торцовой щайбы с впадинами, закрепленной на вы.ходной оси, и поводка с роликом, установленного на оси вращающегося ротора, при этом вращающийся ротор выполнен с возможностью продольного перемещения и цодпружинен к торцовой щайбе с впадинами, а на статоре дополнительно установлены осевые фиксаторы . О) ел СдЭ 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5(51) H 01 P 1/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3363701/18-09 (22) 11. 12.81 (46) 23;02.84. Бюл. № 7 (72) С. М. Гаврилин, Н. Ф. Расторгуев, О. В. Коноваленко, Н. А. Шелудько, А. Н. Шаманов, С. П. Петрунин и А. Ф. Шорихин (53) 621.372.837.1 (088.8) (56) I. Авторское свидетельство СССР № 227419, кл. Н Ol P !/12, 1965.

2. Авторское свидетельство СССР № 344535, кл. Н 01 P 1/12, 1970 (прототип). (54) (57) ЭЛЕКТРОМЕХАНИЧЕСКИЙ

ВОЛНОВОДНЫЙ ПЕРЕКЛЮЧАТЕЛЬ, содержащий статор, в котором размещены волноводные каналы, вращающийся ротор, „„SU„„1075337 A связанный с приводом и в котором выполнен изогнутый волноводный канал, причем вращающийся ротор и статор расположены параллельно и между ними размещены контактные пружины, отличающийся тем, что, с целью увеличения развязки между волноводными каналами и повышения передаваемой Molllíîñòè, привод снабжен кула IKQBblivt механизмом, состоящим из торцовой шайбы с впадинами, закрепленной на выходной оси, и поводка с роли ком, установленного на оси вращающегося ротора, при этом вращающийся ротор выполнен с возможностью продольного перемещения и подпружинен к торцовой шайбе с впадинами, а на статоре дополнительно установлены осевые фиксаторы.

1075337

Составитель И. Иванов

Редактор И.Шулла Техред И. Верес Корректор А. Зимокосов

Заказ 236/46 Тираж 591 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, 7K — 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к радиотехнике и может быть использовано в радиотехнических устройствах СВЧ для коммутации волноводных каналов, Известен электромеханический волноводный переключатель, содержащий статор с входными волноводными каналами и ротор с волноводным каналом, размещенный внутри статора (1) .

Недостатком электромеханического вол-новодного переключателя является наличие воздушного зазора между ротором и статором как в рабочих каналах,. так и в отключенных каналах, что не позволяет получить высокую развязку между каналами.

Наиболее близким к изобретению является электромеханический волноводный переключатель, содержащий статор с входными волноводными каналами, вращающийся ротор с изогнутым волноводным каналом и заслонку с контактной пружиной, закрывающей отключенный канал (2).

Однако известный электромеханический волноводный переключатель имеет тот недостаток, что канал, по которому проходит энергия, выполнен с зазором между вращающимся ротором и статором, это приводит к наличию утечки энергии, недостаточной развязке и к ограничению передаваемой мощности.

Целью изобретения является увеличение развязки между волноводными каналами и повышение передаваемой мощности.

Цель достигается тем, что в электромеханическом волноводном переключателе, содержащем статор, в котором размещены волноводные каналы, вращающийся ротор, связанный с приводом и в котором выполнен изогнутый волноводный канал, причем вращающийся ротор и статор расположены параллельно и между ними размещены контактные пружины, привод снабжен кулачковым механизмом, состоящим из торцовой шайбы с впадинами, закрепленной на выходной оси, и поводка с роликом, установленного на оси вращающегося ротора, при этом вращающийся ротор выполнен с возможностью продольного перемещения и подпружинен к торцовой шайбе с впадинами, а на ста5

40 торе дополнительно установлены осевые фиксаторы.

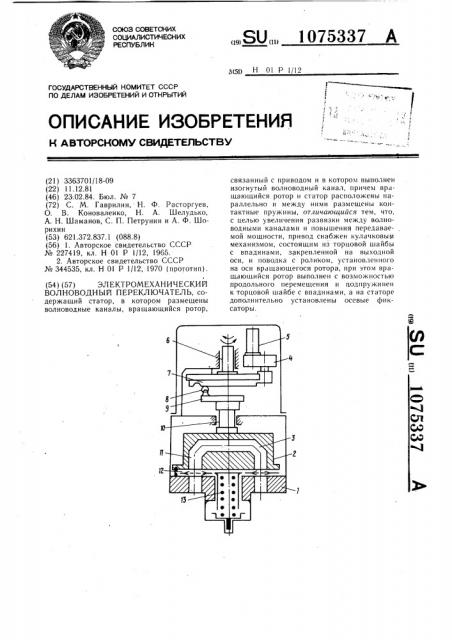

На чертеже представлен электромеханический волноводный переключатель.

Электромеханический волноводный переключатель содержит статор 1, вращающийся ротор 2, изогнутый волноводный канал 3, редуктор 4, двигатель 5, выходную ось 6, торцовую шайбу с впадинами 7, ролик 8, поводок 9, ось вращающегося ротора 10, контактные пружины 11, осевой фиксатор 12, цилиндрическую пружину 13.

Электромеханический волноводный переключатель работает следующим образом.

В исходном положении вращающийся ротор 2 находится в одном из рабочих положений, ролик 8 находится вне впадины на торцовой шайбе с впадинами 7, вращающийся ротор 2 плотно прижат к статору 1, цилиндрическая пружина 13 сжата. При включении двигателя 5 торцовая шайба с впадинами 7 поворачивается, ролик 8 попадает во впадину на ней, вращающийся ротор 2 под действием цилиндрической пружины 13 отходит от статора 1, перемещаясь в осевом направлении до выхода осевых фиксаторов 12 из вращающегося ротора 2, и поворачивается в другое рабочее положении до касания с упором, затем ролик 8 выходит из впадины, вращающийся ротор 2 начинает перемещаться в осевом направлении в обратную сторону до стыковки со статором 1. Торцовая шайба с впадинами 7 доходит до своего упора, останавливается и двигатель 5 выключается от специального устройства. Упоры вращающегося ротора 1, торцовой шайбы с впадинами 7 и специальное устройство на чертеже не показаны. Предлагаемое устройство-позволяет получить развязку между волноводными каналами не ниже 130 дБ (у известных устройств развязка равна 80 — 90 дБ), увеличить пропускаемую мощность в тракте в три-четыре раза и увеличить виброустойчивость при эксплуатации.

Использование предлагаемого устройства позволяет сократить массу СВЧ волноводных систем, повысить их надежность и качественные показатели.
