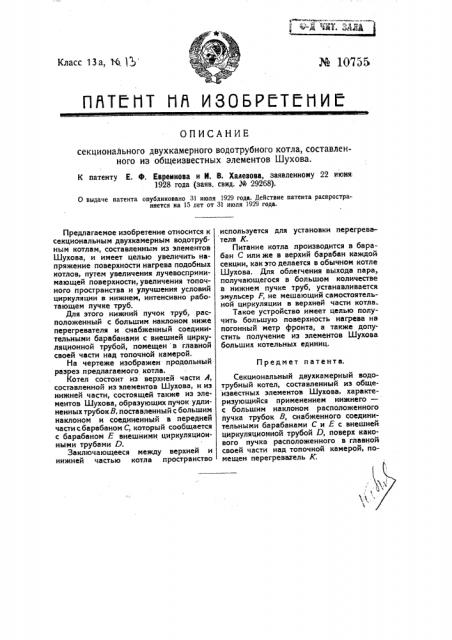

ОПИСАНИЕ секционального двухкамерного водотрубного котла, составленного из общеизвестных элементов Шухова.

К патенту Е. Ф. Евреинова и И, 8. Халвзова, заявленному 22 июня:

1928 года (заяв. спид. № 29268).

О выдаче патента опубликовано 31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.

Предмет патента.

Предлагаемое изобретение относится к секциональным двухкамерным водотрубным котлам, составленным из элементов

Шухова, и имеет целью увеличить напряжение поверхности нагрева подобных котлов, путем увеличения лучевоспринимающей поверхности, увеличения топочного пространства и улучшения условий циркуляции в нижнем, интенсивно работающем пучке труб.

Для этого нижний пучок труб, расположенный с большим наклоном ниже перегревателя и снабженный соединительными барабанами с внешней циркуляционной трубой, помещен в главной своей части над топочной камерой.

На чертеже изображен продольный разрез предлагаемого котла.

Котел состоит из верхней части А, составленной из элементов Шухова, и из нижней части, состоящей также из элементов Шухова, образующих пучок удлиненных трубок В, поставленный с большим наклоном и соединенный в передней части с барабаном С, который сообщается с барабаном Е внешними циркуляционными трубами D.

Заключающееся между верхней и нижней частью котла пространство используется для установки перегрева.— теля К.

Питание котла производится в барабан С или же в верхий барабан каждой секции, как это делается в обычном котле

Шухова. Для облегчения выхода пара, получающегося в большом количестве в нижнем пучке труб, устанавливается эмульсер F, не мешающий самостоятельной циркуляции в верхней части котла

Такое устройство имеет целью получить большую поверхность нагрева на погонный метр фронта, а также допустить получение из элементов Шухова больших котельных единиц.

Секциональный двухкамерный водотрубный котел, составленный из общеизвестных элементов Шухова, характеризующийся применением нижнего— с большим наклоном расположенного пучка трубок В, снабженного соединительными барабанами С и Е с внешней циркуляционной трубой 0, поверх какового пучка расположенного в главной своей части над топочной камерой, помещен перегреватель K
