№ 107558

Класс 21с, 35»

CCC P

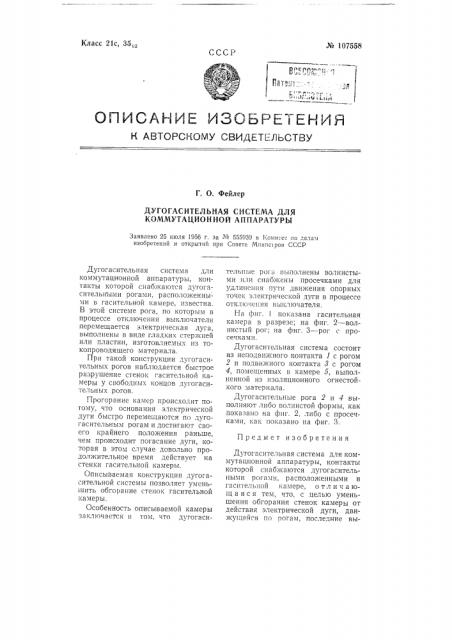

ОПИСАНИЕ ИЗОБРЕЛ ЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. О. Фейлер

ДУГОГАСИТЕЛЬНАЯ СИСТЕМА ДЛЯ

КОММУТАЦИО Н НОЙ АИ НАРАТУРЫ

Заявлено 25 июля 1956 г. за _#_ - 555939 в Комитет по делам изобретений и открытий при Совете Минно ров СССР

Предмет изобретения

Дугогасительная система для коммутационной аппаратуры, контакты которой снабжаются дугогчсителькыми рогами, расположенными в гасительной камере, известна.

В этой системе рога, по которым в процессе отключения выключателя перемещается электрическая дуга, выполнены в виде гладких стержней или пластин, изготовляемых из токопроводящего материала.

При такой конструкции дугогасительных рогов наблюдается быстрое разрушение стенок гacmeльной камеры у свободных концов дугогасительных рогов.

Прогорание камер происходит потому, что основания электрической дуги быстро перемещаются по дугогасительным рогам и достигают своего крайнего положения раньше, чем происходит погасание дуги, которая в этом случае довольно продолжительное время действует на стенки гасительной камеры.

Описываемая конструкция дугогасительной системы позволяет уменьшить обгорание стенок гасительной камеры.

Особенность описываемой камеры заключается в том, что дугогасительные рог» выполнены волнистыми или снабжены просечками для удлинения пути движения опорных точек электрической дуги в процессе отключения выключателя.

На фиг. показана гасительная камера в разрезе; на фиг. 2 — волнистый рог; на фиг. 3 — рог с просечками.

Дугогасительная система состоит из неподвижного контакта 1 с рогом

2 и подвижного контакта 8 с рогом

4, помещенных в камере 5, выполненной из изоляционного огнестойкого материала.

Дугогасительные рога 2 и 4 выполняют либо волнистой формы, как показано на фиг. 2, либо с просечками, как показано на фиг. 3.

Дугогасительная система для коммутационной аппаратуры, контакты которой снабхкаются дугогасительными рогами, расположенными в гасительиой камере, о т л и ч а ющ а я с я тем, что, с целью уменьшения обгорания стенок камеры от действия электрической дуги, движу цейся по рогач, последние вы№ 107558

Фиг. 1 фи 92

Фиг. 3

Отв. редактор Л. Г. Голаидский

Стандартгиз. Поди. к печ. 9I1X-1957 г. Объем 0,125 п. л. Тираж 850. 1lexa 25 коп.

Гор. Алатырь, типография № 2 Министерства культуры Чувашской АССР. Зак. 5473 полнены волнистыми или снабхкены на кромках вырезами (просечками) для удлинения пути движения опорных точек электрической дуги при сохранении конструктивной (габаритной) длины рогов.
