Реферат



Мв 107577

Класс 50с, 12:!

1

CCC Р

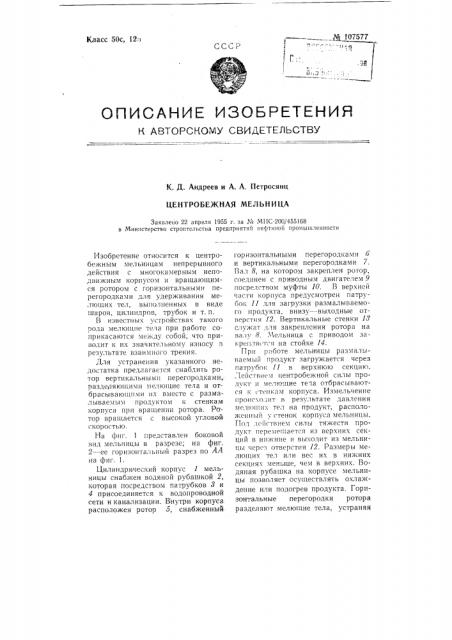

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

K. Д. Андреев и А. А. Петросянц

ЦЕНТРОБЕЖНАЯ МЕЛЬНИЦА

Заявлено 22 апреля 1955 г. за М NIIC-200/455168 в Министерство строительства предприятий нефтяной промышленности

Изобретение относится к центробежным мельницам непрерывного действия с многока мерным неподвижным корпусом и вращающимся ротором с горизонтальными перегородками для удерживания мелющих тел, выполненных в виде шаров, цилиндров, трубок и т. п.

В известных устройствах такого рода мелющие тела при работе соприкасаются между собой, что приводит к HY значительному износу в результате взаимного трения.

Для устранения указанного недостатка предлагается снабдить ротор вертикальными перегородками, разде.чяющими мелющие тела и отбрасывающими их вместе с размалываемым продуктом к стенкам корпуса при вращении ротора. Ротор вращается с высокой угловой скоростью.

На фиг. 1 представлен боковой вид мельницы в разрезе; на фиг.

2 — ее горизонтальный разрез по АА на фиг. 1.

Цилиндрический корпус 1 мельницы снабжен водяной рубашкой 2, которая посредством патрубков 8 и

4 присоединяется к водопроводной сети и канализации. Внутри корпуса расположен ротор 5, снабженный горизонтальными перегородками 6 и вертикальными перегородками 7.

Вал 8, на котором закреплен рогор, соединен с приводным двигателем 9 посредством муфты 10. В верx ней части корпуса предусмотрен патрубок 11 лля загрузки размалываемого продукта, внизу †выходн отверстия 12. Вертикальные стенки 13 служат для закрепления ротора на валу 8. Мельница с приводом закрепляется на стойке 14.

При p!ooze мельницы размалыпаемbI пподукт загружается через патрубок 11 в верхнюю секцию. действием центробежной силы продуKT и мелющие те Ià отбрасываются к стенкам корпуса. Измельчение происхо,iHT в результате давления ме.пощих тел на продукт, расположенный у стенок корпуса мельницы.

Под дс йствием силы тяжести продукт перемещается из верхних секций в нижние и выходит из мельницы чсрсз отверстия 12. Размеры мелющих тел или вес их в нижних секциях меньше, чем в верхних. Водяная рубашка на корпусе мельницы позволяет осуществлять охлаждение или подогрев продукта. Горизонтальные перегородки ротора разделяют мелющие тела, устраняя

2 № 107577 их взаимное соприкосновение и трение.

Фиг. 2

Разреэ «о ЯЯ

Фиг. 1

Отв. редактор И. В. Макаров

Стандартгиз. Подп. к печ. 17/7!П-!957 г. Объеги 0,)25 и. л. Тираж 400. Цена 25 кои.

Гор. Алатырь, типография N 2 Министерства культуры Чувашской АССР. Зак. 5363

Предмет изобретения

Центробежная мельница непрерывного действия, состоящая из вертикально расположенного многокамерного неподвижного корпуса с водяным охлаждением и вращающегося ротора с горизонтальными перегородками для удерживания мелющих тел, выполненных в виде шаров, цилиндров или трубок, о тл и ч а ю щ а я с я тем, что, с целью снижения износа мелющих тел и повышения экономичности мельницы, ротор снабжен вертикальными перегородками, разделяющими мелющие тела и отбрасывающими их, а также размалываемый продукт, к стенкам корпуса при вращении ротора.
