Эластичное уплотнение поверхностей скольжения для прессов с бесконечной лентой

Эластичное уплотнение поверхностей скольжения для прессов с бесконечной лентой

Иллюстрации

Показать все

Реферат



COIO3 СОВ ЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) ((() ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Padovaa cppPo

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 2879 90 2/25-2 7 .(22) 12.02.80 .(31) Р.2907087.9 (32) 23.02.79 (33) ФРГ (46) 23.02.84. Ьюл. Ф 7 (75) Курт Хельд (ФРГ)

:(53) 621 ° 97(088.8) (56) 1. Патент ФРГ Р 2722197, кл. В 30 В 5/04, 05.10.78 (прототип). (54)(57) ЭЛАСТИЧНОЕ УПЛОТНЕНИЕ ПОВЕРХ-.

НОСТЕЙ СКОЛЬ)(ЯНИЯ цЛЯ ПРЕССОВ С БЕСКОНЕЧНОЙ ЛЕНТОЙ, содержащее смонтированные в- радиальном пазу корпуса манжету и оправку с двумя эластичными прокладками, контактирующими с бесконечной лентой, пропущенной

3(51) В 30 В 15 00 В 30 5 04 сквозь камеру пресса, заполненную рабочей средой, о т л и-ч а ю щ ее с я тем, что, с целью повышения надежности эа счет улучшения герметичности, оно снабжено дополнительной манжетой с распорной пружиной и шнуром с замком крепления, армированным металлической сеткой, а в оправке выполней паз, при этом дополнительная манжета установлена в корпусе по его периферии с возможностью взаимодействия с бесконечной лентой, шнур смонтирован между прокладками, а его замок крепления размещен в пазу оправки, при этом в корпусе между эластичной прокладкой и дополнительной манжетой выполнен канал для слива утечек рабочей среды.

1075960

Составитель Э. Фельдблюм

Редактор Н. Джуган Техред М.Гергель Корректор О. Билак

Заказ 533/53 Тираж 622 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Изобретение относится к машиностроению, а именно к конструкции уплотнительных узлов прессов с бесконечной лентой.

Известно эластичное уплотнение поверхностей скольжения для прессов с бесконечной лентой, содержащее смонтированные в радиальном пазу корпуса манжету и,оправку с, двумя эластичными прокладками, контактирующими с бесконечной лентой, пропущенной 10 сквозь камеру пресса, заполненную рабочей средой.

Бесконечная лента уплотняется в камеру двумя эластичными прокладками f1) . 15

Недостаток известного устройстванедостаточная герметичность.

Цель изобретения - повышение надежности за счет. улучшения герметичности.

Указанная цель достигается тем, что эластичное уплотнение поверхностей скольжения для прессов с бесконечной лентой, содержащее смонтированные в радиальном пазу корпуса манжету и оправку с двумя эластичными прокладками, контактирующими с бесконечной лентой, пропущенной сквозь камеру пресса, заполненную рабочей средой, снабжено дополнительной манжетой с распорной пружиной и шнуром с замком крепления, армированным металлической сеткой, а в оправке выполнен паз, при этом дополнительная манжета установлена в корпусе ,по его периферии с возможностью вза- З5 нмодействия с бесконечной лентой, шнур смонтирован между прокладками, а его замок крепления размещен в пазу оправки, при этом в корпусе между эластичной прокладкой и дополнитель.ной манжетой выполнен канал для слива утечек рабочей среды.

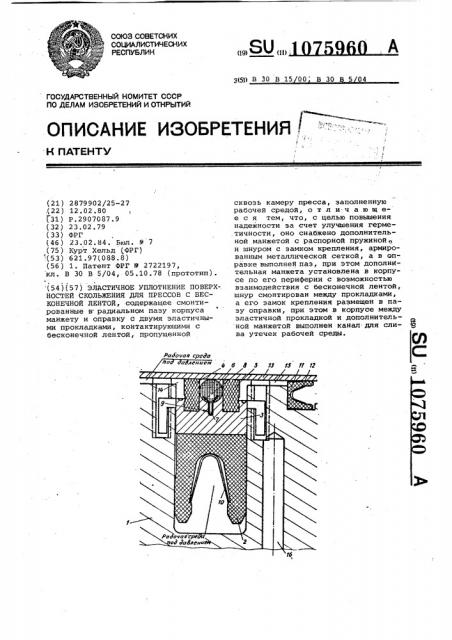

На чертеже представлена конструкция уплотнения.

Эластичное уплотнение содержит размещенные в@корпусе 1 манжету 2 и оправку 3, на которой смонтированы эластичные прокладки 4 и 5, а также шнур 6 с замком ? крепления, армированным металлической сеткой 8 и размещенным в пазу 9 оправки 3.

Манжета 2 закреплена в оправке 3 при помощи распорной пружины 10. Ilo периферии корпуса 1 установлена дополнительная манжета 11 с пружиной 12, обращенной в сторону атмосферы. Прокладки 4 и 5, шнур 6 и дополнительная манжета 11 контактируют с бесконечной лентой 13, пропущенной сквозь камеру, заполненную рабочей средой. Между лентой 13 и корпусом 1 имеются зазоры 14 и 15, а полость зазора 15 через канал 16 в корпусе 1 сообщена с атмосферой.

Эластичное уплотнение работает следующим образом.

При работе давлением рабочей сре- ды оправки 3 с кольцами 4 и 5 и шнуром б прижимаются с помощью манжеты

2 к бесконечной ленте 13, создавая при этом герметичный стык. Утечки рабочей среды сливаются через канал 16.
