Устройство для управления положением магнитной головки на наклонных строчках записи

Устройство для управления положением магнитной головки на наклонных строчках записи

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ПОЛОЖЕНИЕМ МАГНИТНОЙ ГОЛОВКИ НА НАКЛОННЫХ СТРОЧКАХ ЗАПИСИ, содержащее входную шину тахосигнала, подключенную к входу формирователя тактовых импульсов, элементы И, элементы НЕ-И, усилитель, интегратор, входную шину сигнала управления, входную шину сигнала несовпадения поля, входные шины опорных напряжений и выходную шину, отличающееся тем, что, с целью уменьшения погрешности управления, в введены первый и второй триггеры, (J -выходы которых подключены к первым входам соответственно первого -и второго элементов И, третий триггер, Q -выход которого подключен к первому входу третьего элемента И, и первый, второй , третий и четвертый детекторы уровня, первые входы которых подсоединены соответственно к первой, второй , третьей и четвертой входным шинам опорных напряжений, а вторые входы - к выходу интегратора, соединенному с выходной шиной, причем интегратор подсоединен к выходам первого элемента. И, соединенного вторым входом с первым выходом формирователя тактовых импульсов, и второго, и третьего элементов И, соединенных вторыми входами с вторым выходом формирователя тактовых импульсов, выходы первого, второго и третьего детекторов уровня подключены к D -входам соответственно первого, второго и третьего триггеров, С -входы которых подсоединены к входной шине тахосигнала , входная шина сигнала несовпадения поля соединена с первыми входами первого и второго элементов НЕ-И, выходы которых подключены к 5 -входам соответственно первого и третьего триггеров, входная шина J сигнала управления соединена с . 5 -входом второго триггера, а выход У четвертого детектора уровня подключен к второму входу первого элемента НЕ-И и к входу усилителя, выход которого соединен с вторым входом второго элемента НЕ-И.

BE

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (II) (51) С 11 В 21/00 (21) 2744200/18-10 (22) 22.03.79 (31) 889461 (32) 23.03.78 (33) США (46) 23 ° 0284. Бюл. Р 7 (72) Рэймонд Ф.Равнзза {GIIA) (71) Ампекс Корпорейшн (США) (53) 681.84.001.2(088.8) (56) 1. Лазарев B.H ° Магнитная запись телевизионных изображений.

М.-Л., Государственное энергетическое изд-во, 1963, с. 29.

2. Патент Японии Р 49-22124, кл. 102Е215.2, опублик. 06.06.74 (прототип). торого подключен к первому входу третьего элемента И, и первый, второй, третий и четвертый детекторы уровня, первые входы которых подсоединены соответственно к первой, второй, третьей и четвертой входным шинам опорных напряжений, а вторые

-входы - к выходу интегратора, соединенному с выходной шиной, причем интегратор подсоединен к выходам первого элемента И, соединенного вторым входом с первым выходом формирователя тактовых импульсов, и второго, и третьего элементов И, соединенных вторыми входами с вторым выходом формирователя тактовых импульсов, выходы первого, второго и третьего детекторов уровня подключены к Э -входам соответственно первого, второго и третьего триггеров, C -входы которых подсоединены к входной шине тахосигнала, входная шина сигнала несовпадения поля соединена с первыми

Ф входами первого и второго элементов НЕ-И, выходы которых подключены к 5 -входам соответственно первого и третьего триггеров, входная шина сигнала управления соединена с

5 -входом второго триггера, а выход четвертого детектора уровня подключен к второму входу первого элемента НЕ-И и к входу усилителя, выход которого соединен с вторым входом второго элемента НЕ-И. (54)(57) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ

ПОЛОЖЕНИЕМ NAFHHTHOA ГОЛОВКИ HA НАКЛОННЫХ СТРОЧКАХ ЗАПИСИ, содержащее входную шину тахосигнала, подключенную к входу формирователя тактовых импульсов, элементы И, элементы НЕ-И, усилитель, интегратор, входную шину сигнала управления, входную шину сигнала несовпаденйя поля, входные шины опорных напряжений и выходную шину, отличающееся тем, что, с целью уменьшения погрешности управления, в него введены первый и второй триггеры,((-выходы которых подключены к первым входам соответственно первого и второго элементов И, третий триггер, Я -выход коГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР !.

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ )

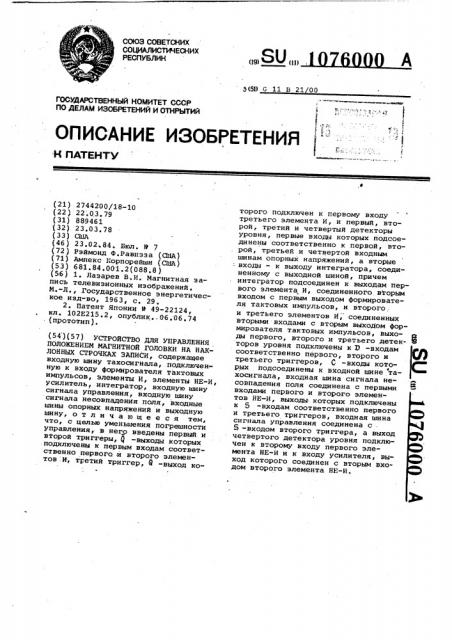

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "

Н ПАТЕНТV

1076000

Цель достигается тем, что в устройство для управления положением магнитной головки на наклонных строчках записи, содержащее входную шину тахосигнала, подключенную к входу формирователя тактовых импульсов, элементы И, элементы НЕ-И, усилитель, . интегратор, входную шину сигнала управления, входную шину сигнала несовпадения поля, входные шины опор-50 ных напряжений и выходную шину, введены первый и второй триггера, Q -выходы которых подключены к первым входам соответственно первого и второго элементов И, третий триггер, Й-выход которого к первому входу третьего элемента Н, и первый, второй, третий и четвертый детекторы уровня, первые входы которых подсоединены соответственно к первой, б0 второй, третьей и четвертой входныМ шинам опорных напряжений, а вторые входы - к выходу интегратора, соединенному с выходной шиной, причем интегратор подсоединен к выходам пер-65

Изобретение относится к области накопления информации, а именно к устройствам для управления положением магнитной головки на наклонных строчках записи °

Известно устройство для управления положением магнитной головки на наклонных строчках записи, содержащее входную шину тахосигнала, подключенную к входу формирователя сигнала управления положением. Устройство обеспечивает управление положением магнитной головки на наклонных строчках записи при относительной просто; те его конструкции (1j .

Недостатком известного устройства 15 является значительная сложность его обслуживания.

Известно также устройство для управления положением магнитной головки на наклонных строчках записи, со- 20 держащее входную шину тахосигнала, подключенную к входу формирователя тактовых импульсов, элементы И, элементы НЕ-И, усилитель, интегратор, входную шину сигнала управления, входную шину сигнала несовпаденйя поля, входные шины опорных напряжений и выходную шину. Устройство отличается относительной простотой обслуживания (21 .

Недостатком указанного устройства является значительная погрешность управления положением Магнитной головки на наклонных строчках записи, обусловленная изменениями скорости перемещения магнитной ленты в разных режимах воспроизведения.

Цель изобретения - уменьшение погрешности управления положением .магнитной головки на наклонных строчках записи.

40 вого элемента И, соединенного вторым входом с первым выходом формирователя тактовых импульсов, и второго и третьего элементов И, соединенных вторыми входами с вторым выходом фор мирователя тактовых импульсов, выходы первого, второго и третьего детекторов уровня подключены кЭ -входам соответственно первого, второго и третьего триггеров, С-входы которых подсоединены к входной шине тахосигнала, входным шина-сигнала несовпадения поля соединена с первыми входами первого и второго элементов НЕ-И, выходы которых подключены к 5 -входам соответственно первого и третьего триггеров, входная шина сигнала управления соединена с 5 -входом второго триггера, а выход четвертого детектора уровня подключен к второму входу первого элемента HE-И и к входу усилителя, выход которого соединен с вторым входом второго элемента НЕ-И.

Предложенное устройство за счет введения в него первого, второго и третьего триггеров и первого, второго, третьего и четвертого детекторов уровня позволяет в значительной степени уменьшить погрешность управления положением магнитной головки на наклонных строчках записи.

На чертеже показан один из возможных вариантов предложенного устройства для управления положением магнитной головки на наклонных строчках записи.

Предложенное устройство содержит входную шину 1 тахосигнала, подключенную к входу формирователя 2 тактовых импульсов,.первый, второй и третий триггеры 3-5 и первый, второй, третий и четвертый детекторы 6-9 уровня. С -входы первого, второго и третьего триггеров 3-5 подсоединены к входной шине 1 тахосигнала, а первые входы первого, второго, третьего и четвертого детекторов 6-9 уровня — соответственно к первой, второй, третьей и четвертой входным минам 10-13 опорных напряжений. Я -выходы первого и второго триггеров 3 и 4 подключены к первым входам соответственно первого и второго элементов И 14 и 15, а Ц выход третьего триггера 5 к первому входу третьего элемента И 16. Вторые входы первого, второго, третьего и четвертого детекторов 6-9 уровня подсоединены к выходу интегратора 17, соединенному с выходной шиной 18. Интегратор 17 подсоединен с выходам первого элемента И 14, соединенного вторым входом с первым выходом формирователя 2 тактовых импульсов, и второго и третьего элементов И 15 и 16. При.

1076000

22

Ь

ВНИИПИ Заказ 555/55 тираж 575 Подписное филиал ППП "Патент", г . Ужгород, ул.Проектная, 4 чем вторые входы второго и третьего элементов И 15 и 16 соединены с вторым выходом формирователя 2 так товых импульсов.

Предложенное устройство содержит также входную шину 19 сигнала несовпадения поля, соединенную с первыми входами первого и второго элементов HE-И 20-21, выходы которых подключены кб -входам соответственно первого и третьего тригге- 10 ров 3 и 5, и входную шину 22 сигнала управления, соединенную с Я -входом второго триггера 4, В предложенном устройстве выходы первого, второго и третьего де- 15 текторов 6-8 уровня подключены к

3-входам соответственно первого, второго и третьего триггеров 3-5.

Выход четвертого детектора 9 уровня подключен к второму входу первого элемента HE-И 20 и к входу усилителя 23, выход которого соединен с вторым входом второго элемента НЕ-И 21.

Предложенное устройство работает следующим образом.

Тахосигнал, поступающий по входной шине 1 тахосигнала, синхронизирует первый, второй и третий триггеры .3-5 и запускает формирователь 2 тактовых импульсов, воздействующий на вторые входы первого, второго и третьего элементов И 14-16, выходные сигналы которых подаются на интегратор 17. На первые входы первого, второго и третьего элементов И 14-16 З5 воздействуют выходные сигналы соответственно первого, второго и третьего триггеров 3-5, íà 3--входы которых поступают выходные сигналы соответственно первого, второго и третьего детекторов 6-8 уровня. При этом на 5 -вход второго триггера 4 подается сигнал смещения со строчки записи с входной шины 22 сигнала управления, а на 5 -входы первого и третьего триггеров 3 и 5 - выходные сигналы соответственно первого и второго элементов НЕ-И 20 и 21, вырабатываемые на основании сигнала несовпадения поля и выходного сигнала четвертого детектора 9 уровня. ,Выходные сигналы первого, второго, третьего и четвертого детекто ров 6-9 уровня формируются на основании выходного сигнала интегратора 17 и напряжений, поступающих соответственно по первой, второй, третьей и четвертой входным шинам 1013 опорного напряжения. В результате этого с выхода интегратора 17 на выходную шину 18 поступает сигнал, характеризующий смещение магнитной головки с наклонной строчки записи при различных режимах воспроизведения.

Использование изобретения по сравнению с базовым объектом позволя.ет в значительной степени уменьшить ,погрешность управления положением магнитной головки на наклонных строчках записи.
