1, УСТРОЙСТЮ ДЛЯ ЗАБОРА И ПОДАЧИ ЗОДЫ К ДОЖДЕВАЛЬНЫМ МАШИНАМ В ДВИЖЕНИИ, содержащее водоподводящую трубу, связанную с трубопроводом машины, и шарнирио присоединенную к ней двухконсольную трубу с водозаборными головками на ее концах, взаимодействующими с гидрантами подводящей сети, отличающееся тем. что, с целью обеспечения в процессе переключения гидрантов непрерывности полива в движении и повышения надежности .работы, водоподводлщая труба выполнена телескопической и закреплена параллельно трубопроводу машины с возможностью выдвижения ее звеньев вдоль машины, а каждый гидрант снабжен поворотным вокруг его оси узлом, выполненным в виде двух шарнирно со единенных между собой труб и круговой направляющей, при этом водозаборные головки имеют упорные ролики, взаимодействующие с указанной направляющей . 2. Устройство по п. 1, отличающееся тем, что, с целью ( устранения гидравлических сил, воз (Л никающих при складывании и раскладывании звеньев телескопической водоподводящей трубы, последняя снабжена разгрузочным звеном. vj а о 00 ///., У f /Г 17 .4/ 61

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(Д) А 01 G 25/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ASTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 35?2702/30-15 (22) 2 0.12.82 (46) 28.02.84; Бюл. Р 8 (72) В.И.Рябов, А.Б.Рубаха и "A.Ñ. Панфилов (71) Всесоюзное научно-производственное объединение "Радуга" (53) 631 .347.1(088.8) (56) 1. Авторское свидетельство СССР

Р 743637, кл. А 01 G 25/09, 1978.

2. Авторское свидетельство СССР

9 434918, кл. A 01 G 25/00, 1973. (54)(57) 1. УСТРОЙСТВО ДЛЯ ЗАБОРА И

ПОДАЧИ ЗОДЫ К ДОЖДЕВАЛЬНЫМ МАШИНАМ

В ДВИЖЕНИИ, содержащее водоподводящую трубу, связанную с трубопроводом машийы, и шарнирно присоединенную к ней двухконсольную трубу с водозаборными головками на ее концах, взаимодействующими с гидрантами подводящей сети, о т л и ч а ю щ е е с я тем, „.SU„„1076031 A что, с целью обеспечения в процессе переключения гидрантов непрерывности полива в движении и повышения надежности работы, водоподводящая труба выполнена телескопической и закреплена параллельно трубопроводу машины с возможностью выдвижения ее звеньев вдоль машины, а каждый гидрант снабжен поворотным вокруг его оси узлом, выполненным в виде двух шарнирно со-. единенных между собой труб и круговой направляющей, при этом водозаборные головки имеют упорные ролики, взаимодействующие с указанной направляющей.

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что, с целью I устранения гидравлических сил, возникающих при складывании и раскладывании звеньев телескопической водоподводящей трубы, последняя снабже- С на разгрузочным звеном.

> 1076031

Изобретение относится к сельскому хозяйству, а именно к средствам механизации полива сельскохозяйственных культур и пастбищ, и предназначено для забора воды из гидрантов закрытой оросительной сети и подачи ее к доядевальной машине.

Известно устройство для забора и подачи воды к дождевальным машинам в движении, включающее два сообща.ющихся телескопических параллельных трубопровода с водозаборными головками, взаимодействующими с водоподающими головками гидрантов подводящей сети, водозаборные и водоподающие головки которого имеют форму соответственно Z — и 2 -образную и совпадающие осевые линии 1 .

Однако это устройство имеет сложную конструкцию, не обеспечивает непрерывность процесса полива и требует соблюдения точности ориентации дождевальной машины относительно водоподающих головок, Известно также устройство для забора и подачи воды к дождевальным

1 машинам в движении, включающее водопроводящую магистраль, связанную с трубопроводом машины, и шарнирно присоединенную к ней двухконсольную трубу с водозаборными головками на ее концах, взаимодействующими с гид рантами подводящей сети P2) .

Недостаток известного устройства в том, что оно не обеспечивает непрерывности движения дождевальной машины при одновременно присоединенных к двум гидрантам водозаборных головок, а также ненадежность процесса перестыковки водозаборной и водоподающей головок.

Цель изобретения — обеспечение в процессе переключения гидрантов непрерывности полива в движении и повышение надежности работы.

Поставленная цель достигается тем, .то в устройстве для забора и подачи воды к дождевальным машинам в движении водоподводящая труба выполнена телескопической и закреплена параллельно трубопроводу машины с возможностью выдвижения ее звеньев вдоль машины, а каждый гидрант снабжен поворотным вокруг его оси узлом, выполненным в виде двух шарнирно соединенных между собой труб, и круговой направляющей, при этом водозаборные головки имеют упорные ролики, взаимодействующие. с указанной направляющей..

Причем с целью устранения гидравлических сил, возникающих при скла.дывании и раскладывании звеньев телескопической водоподводящей трубы, пОследняя снабжена разгрузочным звеном.

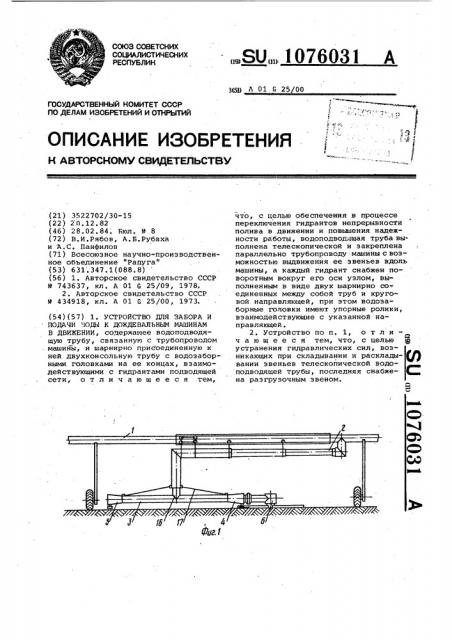

На фиг. 1 изображено устройство для забора и подачи воды, общий вид; на фиг. 2 - схема работы устройства; на фиг. 3 - трубопровод дождевальной машины с закрепленной на ней телескопической водоподводящей трубой; на фиг. 4 — разрез А-A на фиг,.3; на фиг. 5 — разрез Б-Б на фиг. 3; на фиг. 6 — водоподающая и водозаборная головки и схема их перестыковки, продольный разрез; на фиг.7 то же, вид сверху.

Устройство для забора и подачи воды к дождевальным машинам в движении состоит из присоединенной к трубопроводу 1 дождевальной машины водоподводящей трубы 2, несущей на сво15 бодном конце двухконсольную трубу 3 с двумя водозаборными головками 4 и 5 и гидранта б с водоподающей головкой 7.

Водоподводящая труба 2 выполнена .телескопической, расположенапараллельно трубопроводу 1 и состоит из звеньев 8-10 и разгрузочного звена

11, примененного для устранения гидравлических усилий, возникающих при складывании ц раскладывании телескопической трубы. Звено 8 жестко связано с силовой четырехроликовой тележкой 12, воспринимающей усилия, возникающие при перестыковке водозаборной и водоподающей головок, а остальные секции опираются на тележки 13, Тележки 12 и 1.3 перемещаются по прикрепленным к трубопроводу 1 направляющим 14 и 15.

Двухконсольная труба 3 в средней части через патрубок 16 сообщается со звеном 8 водоподводящей трубы 2, поддерживается тросами 17 и несет на концах водозаборные головки 4 и 5, для чего ее концы сделаны в виде

40 раструбов, внутри которых смонтированы подпружиненные обратные 18 и разгрузочные 19 клапаны, жестко связанные с толкателями 20 и 21. Толкатели имеют разную длину, что позволя45 ет производить открытие и закрытие сначала разгрузочного клапана 19, а затем обратного клапана 18. Для стопорения водозаборных головок на раструбах трубы 3 выполнены упорные ролики 22.

Поворотный гидрант б включает oroловок 23 с жестко укрепленной на нем круговой направляющей 24, в которой выполнен паз 25 для входа (выхода) в него упорных роликов 22 при стыковке головок, и поворотный вокруг оси оголовка узел в виде консольной трубы .26 со сферическим шарниром 27 на свободном конце, на котором смонтировна водоподводящая головка 7. Кон60 сольная труба 26 установлена под углом к линии гидранта, выбираемым иэ

Jусловия осуществления надежного поворота водоподающего узла после стыковки водозаборной и водоподающей

65 головок. Шарнир 27 ограничивает пово1076031 рот водоподающей головки 7 в горизонтальной плоскости на угол, необходимый для продольной ориентации головки во время движения машины и равный углу установки консольной трубы 26. 5

Каждая водоподающая головка 7, а также водозаборные головки 4 и 5 снабжены жестко связанными с разной длины толкателями 28 и 29 соответственно обратным 30 и разгрузочным

31 клапанами, на которые воздействуют пружины 32 и 33.

Устройство для забора и подачи воды к дождевальным машинам в движении работает следующим образом. 35

В исходном положении перед началом полива телескопическая труба

2 находится в собранном положении, двухконсольная труба 3 водозаборной головкой 4 пристыкована к водоподающей головке 7 гидранта 6. При движении дождевальной машины, после того как водозаборная головка 4 соединится с водоподающей головкой 7 и произойдет уплотнение соединения головок, толкатели 20 и 29, воздействуя друг на друга, открывают разгрузочные клапаны 19 и 31, после чего от взаимодействия толкателей

21 и 29 открываются обратные клапаны

18 и 30 и вода иэ гидранта начинает 30 поступать через трубу 3, патрубок

16, телескопическую трубу 2 в трубопровод 1 дождевальной машины. Дальнейше движение машины вызывает поворот состыкованных головок вокруг 35 оси гидранта их стыковку с помощью упорных роликов 22 и,круговой направ.ляющей 24. В это же время .происходит выдвижение звеньев телескопической трубы 2. 40

После прохождения дождевальной ,машиной рабочего гидранта, к которому пристыкована водозаборная головка

4, телескопическая труба 2 усилием дождевальной машины начинает складываться, а труба 3 при этом поворачивается таким образом, что в следующий момент водозаборная головка 5 наезжает на водоподающую головку следующего гидранта. Телескопическая труба при этом складывается, преодолевая только силы трения звеньев, так как значительные гидравлические силы исключены разгрузочным звеном

11. После поворота и установки водоподающей головки 7 в направлении движения дождевальной машины происходит расстыковка головок 4 и 7 и стыковка водозаборной головки 5 с водоподающей головкой очередного гидранта. При этом некоторое время..- до расстыковки головок дождевальная машина питается водой одновременно от двух гидрантов, что обеспечивает непрерывность процесса полива дождевальной машиной, работающей в движении. Далее процесс забора и подачи воды повторяется.

Выполнение водоподводящей трубы телескопической, закрепленной на трубопроводе дождевальной машины параллельно ему с возможностью выдвижения ее звеньев вдоль трубопровода машины и снабжение каждого поворотного гидранта двумя шарнирно соединенными между собой трубами, установленными с возможностью осуществления поворота вокруг его оси в горизонтальной плоскости, позволит осуществлять непрерывно процесс полива во все время движения дождевальной машины, повысит надежность работы за счет использования возможности одновременной подачи воды дождевальной машины от двух гидрантов в процессе ее движения.
