Устройство для поштучной выдачи заготовок

Устройство для поштучной выдачи заготовок

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ПОШТУЧНОЙ ВЫДАЧИ ЗАГОТОВОК, содержащее бункер, питатель, выполненный в виде барабана с пазами и двух дисков с пазами , установленных соосно барабану к с возможностью углового перемещения от носительно него, отличающееся тем, что, с цепью сокращения времени настройки устройства при подаче пругков различного профиля, пазы на барабатне вьтолнены различного профиля последовательно чередующимися по шагу, а пазы на дисках выполнены с щагом, соответствующим шагу одного из профилей пазов барабана. (Л М 05 ьо ел 4:а

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ь(Я) В 23 Ы 7/02

ГОСУДАРСТВЕННЬЙ НОМИТЕТ СССР

-IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬГГИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPCHOINY СВИДЕТЕЛЬСТБУ (2 1) 3545223/25-08 (22) 21.01.83 (46) 28.02.84. Бюл. ¹ 8 (72) Т. Ф. Филиппова, В. С. Морозов и Г. И. Власов (53) 62-229.64(088.8) (56) 1, Авторское свидетельство СССР № 137000, кл. В 23 @ 7/02, 1960. (54)(57) УСТРОЙСТВО ДЛЯ ПОШТУЧНОА ВЫДАЧИ ЗАГОТОВОК, содержащее бункер, питатель, выполненный в виде

„„SU„„1076254 A барабана с пазами и двух дисков с пазами, установленных соосно барабану и с воэможностью углового йеремешения от носительно него, о т л и ч а ю ш е е с я тем, что, с целью сокрашения времени настройки устройства при подаче прутков различного профиля, пазы на барабане выполнены различного профиля последовательно чередующимися по шагу, а пазы на дисках выполнены с шагом, соответствующим. шагу одного из профилей пазов барабана. барабана 1 для одного профиля заготовок, например трехгранного, на внутренней поверхности дисков 3 прорезаны две канавки 6, в которые входит фиксатор

7, установленный в теле барабана 1.

Устройство также снабжено бункером

8, в который помещены заготовки 9 и

10 соответственно трехгранного и круглого сечений. Над барабаном 1 установлен предохранительный валик 11 для сброса обратно в бункер случайно прилипших к барабану заготовок. Отводящий лоток 12 служит для подачи заготовок на последуюшую технологическую операцию.

Устройство работает следуюшим образом.

Перед запуском в работу заготовок одного типа, например трехгранных, в устройстве освобождают прижимные кольца 5, вынимают фиксатор 7 и повора чивают диски 3 до совмешения пазов 4 с пазами 2 барабана 1, имеющими трехгранный профиль. Заданное положение дисков 3 фиксируют фииратором 7. В таком положении диски 3 перекрывают пазы 2 барабана для заготовок круглого сечения и исключают воэможность попадания заготовок трехгранного сечения в пазы барабана с профилем для круглых заготовок. Бункер 8 загружают заготовками и приводят Во врашение барабан от привода. Заготовки 9 трехгранного сечения, соприкасаясь с барабаном 1, западают только в пазы трехгранного сечения и по одной перемещаются к отводяшему лотку 12. Предохранительный валик 11 сбрасывает обратно в бункер 8 заготовки, случайно прилип, шие к барабану.

При необходимости обработки в технологической линии заготовок другого сечения, HBIIpHMep круглых, поворотные .диски 3 устанавливают и фиксируют так, чтобы их пазы 4 совместились с пазами

45 барабана под круглые заготовки.

Предлагаемое устройство с поворотными дисками позволяет использовать его дпя поштучной выдачи заготовок двух различных сечений — трехгранного

5о и круглого, Таким образом, применение устройства позволит расширить его технологические возможности пссредс твом обеспечения поштучной выдачи заготовок различного сечения, 1 1076254 з

Изобретение относится к машиностроению и может быть использовано при загрузке станков заготовками типа мерных

--прутков различного сечения, например, для загрузки станков-автоматов заготов- S ками напильников различного сечения.

Известно устройство для поштучной выдачи заготовок, содеркашее бункер, питатель, выполненный в виде барабана с пазами и двух дисков с пазами, установленных соосно барабану и с возможностью углового пере мешения относительно него Г1 J.

Недостатком известного устройства является невозможность переналадки 15 устройства для подачи заготовок разпичного сечения, Цель изобретения — сокрашение времени настройки устройства при подаче прутков различного профиля, 20

Указанная цель достигается тем, что в устройстве для поштучной выдачи заготовок, содержащем бункер, питатель, выполненный в виде барабана с пазами и двух дисков с пазами, установленных 2 соосно барабану и с возможностью углоВого перемешения относительно него, пазы на барабане выполнены различного профиля последовательно чередуюшимися по шагу, а пазы на.,дисках выполнены зо с шагом, соответствуюшим шагу одного из профилей пазов барабана.

Ю

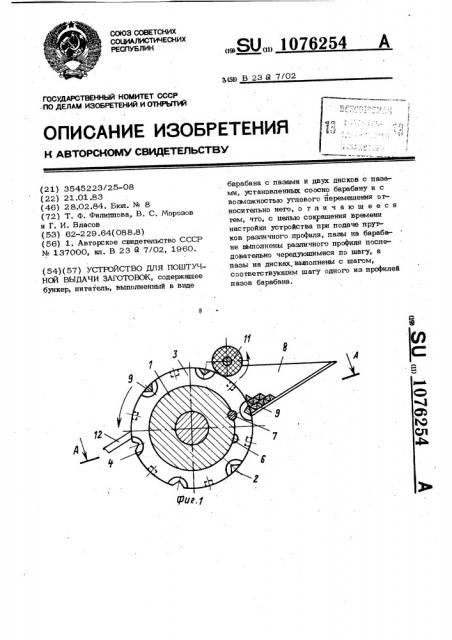

На фиг. 1 показано устройство при загрузке заготовок трехгранного сечения, обший вид; на фиг. 2 — устройство при загрузке заготовок круглого сечения, обший вид, на фиг. 3 — разрез А-А на фиг. 1, Устройство содержит барабан 1, на котором расположены фигурные пазы 2 трехгранного профиля и профиля под крут лые заготовки, чередующиеся по шагу, барабан снабжен поворотными дисками 3, установленными соосно с барабаном, на которых имеются пазы 4, выполненные с шагом одного вида пазов барабана 1.

В устройстве пазь: дисков выполнейы с шагом, в два раза большим шага пазов барабана 1, так как устройство предназначено для заготовок двух различных сечений. Диски 3 с торцов барабана 1 прижаты кольцами 5, предотврашаюшими их смешение вдоль оси барабана 1, Для совмещения пазов 4 дисков с пазами

107 6254

А -А пойрнуто (Риа Я
