Устройство для выгрузки яиц из прокладок

Устройство для выгрузки яиц из прокладок

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ ЯИЦ ИЗ ПРОКЛАДОК, содержащее опрокидыватель, представляюш. собой поворотный многогранный 6а га6ан с liaправляющи .ми для прокладок и приспособ (pus.i лением для удержания яиц от выпадения и приемный транспортер, отличающееся тем, что, с целью уменьшения боя яиц и упрощения конструкции, на барабане соосно закреплена звездочка, входящая в зацепление с тяговым органом приемного транепортера, а приспособление для удержания яиц от выпадания выполнено в виде огибающей часть граненой поверхности барабана пластины , покрь ой с внутренней стороны упругим материалом. 2. Устройство по п. 1, отличающееся тем, что направляющие барабана снабжены зацепами для предотвращения выпадения прокладок .

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

:s (ОПИСАНИЕ ИЗОБРЕТЕНИЯ

И АВТОР!(НОМУ СВИДЕТЕПЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 ) 35д /09 28 1 (22) 24.01.83 (46) 28.02.84. Вюл.. и 8 (72) С. A. Мареев (53) 637.433.9 { 088.8- .:, ) (56) 1. Авторское свидс-те .ьство СССР № 935120, кл. В 65 В 23, Т! 1 -!80

2. Авторское свидете,!ьство C.ÑÑÐ по заявке Хо 3437378, к.!. А 0 . К 13 !.)О, 1982. (54) (57) 1. УСТРО)."!;TBC) 3,ЛЯ Г ЫГРУЗКИ ЯИЦ ИЗ ПРОК;1лДОК, содержа!цсе опрокидыватель, представ. !яюи:,!!.. собой поворотный многогранный бараба!! с !!аправляющими для прокладок и приспособ8

„„SU„„1076361 А (ц В 65 В 23/02; А Ol К 43/00 лением для удержания яиц от выпадения и приемный транспортер, отличающееся тем, что, с целью уменьшения боя яиц и упрощения конструкции, на барабане соосно закреплена звездочка, входящая в зацепление с тяговым органом приемного транспортера, а приспособление для удержания яиц от выпадания выполнено в виде огибающей часть граненой поверхности барабана пластины, покрытой с внутренней стороны упругим материалом.

2. Устройство по п. 1, отличающееся тем, что направляющие барабана снабжены зацепами для предотвращения выпадения прокладок.

1076361

Изобретение относится к обработке яиц.

Известно устройство для выгрузки яиц из прокладок, содержащее опрокидыватель с приспособлением для удержания яиц от выпадения и приемный транспортер (1) .

Известно также устройство для выгрузки яиц из прокладок, содержащее опрокидыватель, представляющий собой поворотный многогранный барабан с направляющими для прокладок и приспособлением для удержания яиц от выпадения и приемный транспортер (2) .

В данном устройстве грузонесущий элемент и барабан перемещаются несинхронно, что приводит к бою яиц из-за соударения.

Для обеспечения синхронности перемещения требуются дополнительные устройства.

Цель изобретения — уменьшение боя яиц и упрощение конструкции устройства для выгрузки яиц из прокладок.

Поставленная цель достигается тем, что в устройстве для выгрузки яиц из прокла- 20 док, содержащем опрокидыватель, представляющий собой поворотный многогранный барабан с направляющими для прокладок и приспособлением для удержания яиц от выпадения и приемный транспортер, на барабане соосно закреплена звездочка, входящая в зацепление с тяговым органом приемного транспортера, а приспособление для удержания яиц от выпадения выполнено в виде огибающей часть граненой поверхности барабана на пластины, покрытой с внутренней стороны упругим материалом.

Направляющие барабана, могут быть снабжены зацепами для предотвращения выпадения прокладок.

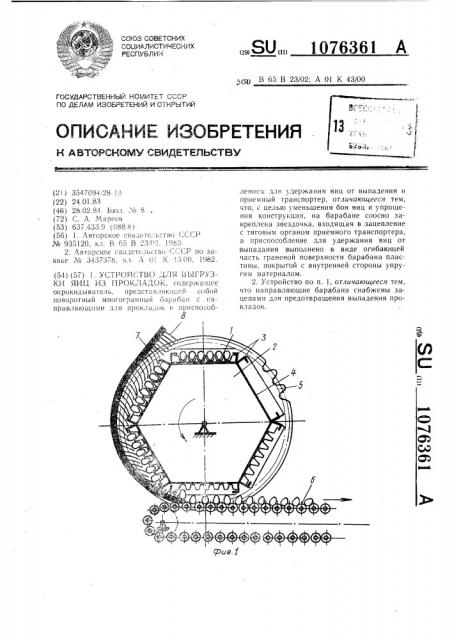

На фиг. 1 показано устройство для выгрузки яиц из прокладок, общий вид, разрез; на фиг. 2 — то же, вид сверху.

Устройство для выгрузки яиц из прокладок включает опрокидыватель прокладок 1 с яйцами, выполненный в виде горизонтально расположенного многогранного барабана 2 с зацепами 3, которые служат одновременно и направляющими для прокладок при установке их на плоскость 4 барабана.

К основанию многогранного барабана 2 прикреплена приводная звездочка 5, которая находится в постоянном зацеплении с роликовой цепью 6 транспортера. С одной стороны многогранного барабана установлена огибающая пластина 7, на внутренней поверхности которой прикреплено щеточное или другое упругое полотно 8. К барабану примыкают лоток 9 для транспортировки высвобожденных от яиц прокладок из барабана в тару или на конвейер для отправки на место загрузки их яйцами.

Устройство для выгрузки яиц из прокладок работает следующим образом.

Устройство устанавливают непосредственно на транспортер машины для переработки и сортировки яиц.

При движении роликов 6 транспортера с помощью звездочки 5 приводится во вращение барабан 2. С торца барабана на последовательно занимающие верхнее положение плоскости 4 вдвигаются прокладки 1 с яйцами. При вращении барабана происходит переворот прокладок с яйцами на 180 . В процессе переворота яйца в прокладках удерживаются за счет огибающей пластины 7 и прикрепленного к ней щеточного полотна 8. При большом радиусе барабана щеточное полотно можно не устанавливать. С огибающей пластины яйца последовательно, рядами, например по шесть штук, выгружаются на верхнюю ветвь транспортера поточной линии (машины), которая направляет их на следующую технологическую операцию, например сортировку. Высвобожденные от яиц прокладки 1 остаются в барабане и поднимаются при его вращении в первоначальное положение. При подходе очередной плоскости 4 барабана вместе с пустой прокладкой к верхнему положению прокладка с яйцами вдвигается со стороны торца барабана на плоскость 4, выталкивая пустую прокладку из барабана 2 на лоток 9.

Благодаря такому выполнению устройства обеспечивается непрерывный и строго согласованный процесс одновременной загрузки и выгрузки яиц со скоростью движения верхней ветви транспортера поточной линии. Яйца до момента выгрузки их из транспортера находятся в ячейках прокладки, что уменьшает их бой от соударения.

1076361

Составитель М. Фомичев

Редактор О. Сопко Техред И. Верес Корректор И. Эпдейи

Заказ 625/! 8 Тираж 694 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
