Реферат



УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ ТАРЫ ИЗ НОСИТЕЛЕЙ МОЕЧНОЙ МАШИНЫ, содержащее наклонный лоток, неподвижно установленный под транспортером с носителями моечной машины и отводящий транспортер, о т -л и ч аю щ е е с я тем, что, с целью упрощения конструкции, отводящий транспортер установлен параллельно транспортеру с носителями моечной машины, при этом плоскость наклонного лотка пересекаетплоскость отводящего транспортера под углом 45-60. $

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (191 (11) 3(51} В 67 С 1/20

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21 ) 3416446/28-13 (22 ) 02. 03. 82 (46) 28.02.84. Бюл. 9 8 (72) Р.М.Билялов, A,Ä.Êîíäðàòåíêo, Н.Ф.Михеева и A В.Абдюшев .(71) Проектно-конструкторское технологическое бюро Министерства пищевой промышленности КиргССР (53) 683.561.23(088.8) (56) 1. Дикис М.Я., аральский А.H.

Технологическое оборудование консервных заводов. "Пнщепромиздат", с. 51, 1961.

2. Авторское свидетельство СССР

Р 538981, кл. В 07 С 1/20, 1973. (54 ) (57 ) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ

ТАРЫ ИЗ НОСИТЕЛЕЙ МОЕЧНОЙ МАШИНЫ, содержащее наклонный лоток, неподвижно установленный под транспортером с носителями моечной машины и отводящий транспортер, о т л и ч аю щ е е с я тем, что, с целью упрощения конструкции, отводящий транспортер установлен параллельно транспортеру с носителями моечной машины, при этом плоскость наклонного лотка пересекает плоскость отводящего транспортера под углом

45-60

1076403

Составитель И. Храпунова .:

Редактор Е. Кривина Техред A.âàáèíåö Корректор Г. Решетник

Заказ 637/21 Тираж 412 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Проектная, 4, (Изобретение относится к консервной промышленности и предназначено для выгрузки- тары иэ носителей моечной машины.

Известно устройство для выгрузки тары из носителей моечной машины, . содержащее наклонно установленные направляющие угольники для банок,(1).

Недостатком данного устройства является ручная ориентация банок в положение дно внизу необходимое для наполнения их продуктом.

Наиболее близким по технической сущности к предлагаемому является устройство для выгрузки тары иэ носителей моечной машины, содержащее наклонный лоток, неподвижно установленный под транспортером с насителями моечной машины и отводя щий транспортер (2) .

Для перемещения банок с лотка на отводящий транспортер известное устройство содержит сложную систему рычагов и толкателей.

Цель изобретения - упрощение конструкции.

Поставленная цель достигается тем, что в устройстве для выгрузки тары иэ носителей моечной машины, содержащем наклонный лоток, неподвижно установленный под транспортером с йосителями моечной машины. и отводящий транспортер, отличительной особенностью является то, что отводящий транспортер установлен параллельно транспортеру с носителями моечной машины, при этом плоскость наклонного лотка пересекает плоскость отводящего транспортера под углом 45-60 .

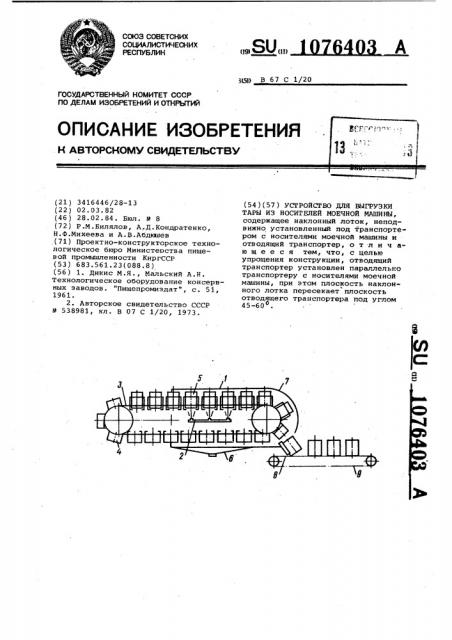

Сущность изобретения поясняется чертежом. устройство состоит из неподвижно

10 установленного наклонного лотка 1, расположенного под транспортером 2 с носителями 3 моечной машины и отводящего транспортера 4, последний установлен параллельно транспортеру 2, 5 а плоскость наклонного лотка пересекается с плоскостью транспортера под углом 45-60О.

Устройство работает следующим образом.

gg Металлические банки 5 вЫходя из носителей 3 моечной машины попадают на наклонный лоток 1, соскальзывая вниз по которому за счет угла наклона 45-60О и небольшой скорости движения отводящего .транспортера

20;4 м/с оказывается на последнем в вертикальном положении дном вниз.

Изобретение позволяет значительно упростить конструкцию разгрузки консервных металлических банок 8 л, исключив ручную иэ ориентацию дном вниз.
