М Ю76отб

Класс 38е, 3

СССР

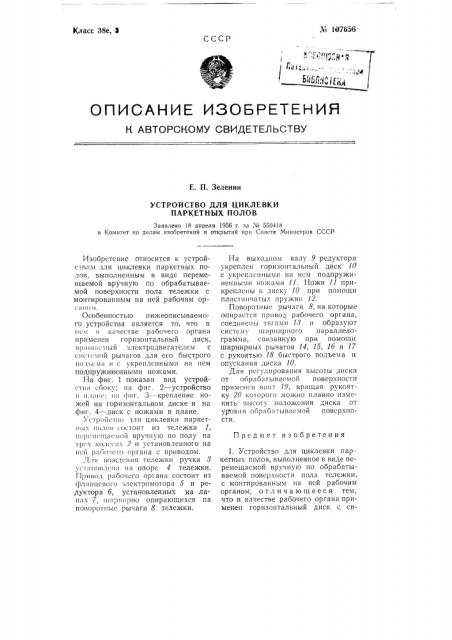

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Е. П. Зеленин

УСТРОЙСТВО ДЛЯ ЦИКЛЕВКИ

ПАРКЕТНЫХ ПОЛОВ

Заявлено 18 апреля 1956 г. за № 550418 в Когинтет по делам изобретений и открытий прп Совете Министров СССР

Предмет изобретения

Изобретение относится к устройсгвам для циклевки паркетных полов, выполненным в виде перемещаемой вручную по обрабатываемой поверхности пола тележки с монтированным на ней рабочим op-!

Особенностью нижеописываемого устройства является то, что в (н,(! в качестве рабочего органа применен горизонтальный диск, вр iillii(мый злектродвигателем с с)(("((мой рычагов для его быстрого

Il(),(ü(мл и с укрепленными на нем подпружиненными ножами.

На фиг. 1 показан вид устройс )гл сбоку; ил фиг, 2 — устройство в l l;lll(. .; II;! фпг. 3 — крепление ножей на горизонтальном диске и на фиг. 4 — диск с ножами в плане.

Устройсти) для циклевки паркетных ш>лов с() "loIIT из тележки 1, нсрсмшн;н.м(гй вручную по полу на тр(х кол((лх 2 и установленного на !

le!! рябо !его органа с приводом.

11г!)! «о>кдс))((я тележки ручка 3 ус!лновлепл пя опоре 4 тележки.

11риво,l, рлбочсго органа состоит из фллш1свого .-)лектромотора 5 и редуктора б, установленных на лаIIi1x 7, ншрннрно опирающихся на поворотные рычаги 8 тележки.

На выходном валу 9 редуктора укреплен горизонтальный диск 10 с укроп I(«II«)iIII на нем подпружиненными но>нами 11. Ножи 11 прикреплены к диску 10 при помощи пласт)!н )атых пружин 12.

Поворотные рычаги 8, на которые опирается привод рабочего органа, соединены тяглми 18 и образуют систему шяр)шрного параллелограмма, связанную при помощи шарнирных рычагов 14, 15, 16 и 17 с рукоятью 18 быстрого подъема и опускания диска 10.

Для рсгу:шрования высоты диска от обрабатываемой поверхности применен винт 19, вращая рукоятку 20 которого можно плавно изменять высоту положения диска от уров)!я обрабатываемой поверхности.

1. Устройство для циклевки паркетных полов, выполненное в виде перемещаемой вручную по обрабатываемой поверхности пола тележки, с монтированным на ней рабочим органом, отличающееся тем, что в качестве рабочего органа применен горизонтальный диск с си№ 107656 стемой ры нагов для быстрого подьсма его (;н!ска) с укрепленными на нем подпружиненными ножами, вращаемый электродвигателем.

2. В устройстве по п. 1 применен винт для плавного изменения высоты диска от уровня обрабатываемой поверхности пола,
