Пространственный блок покрытия

Пространственный блок покрытия

Иллюстрации

Показать все

Реферат



ПРОСТРАНСТВЕННЫЙ БЛОК ПОКРЫТИЯ, включающий стропильные .фермы с стоечно-раскосной решеткой, прогон , размещенный в уровне верхнего пояс{1 стропильных ферм, распорки, соединяющие его со стропильными фермами, и профилированный настил, отличающийся тем, что, с целью снижения материалоемкости, распорки выполнены в виде вертикальных стержней , продольные оси которых проходят через центры узлов нижнего пояса ферм. б J о: ел О5

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1076560

Е 04 В 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3336796/29-33 (22) 15.09.81. (46) 28.02.84. Бюл. № 8 (72) В. П. Круглов (71) Казахское отделение ордена Трудового

Красного Знамени Центрального научноисследовательского и проектного института строительных металлоконструкций (53) 69.024.83 (088.8) (54) (57) HPOCTPAHCTBEHHblH БЛОК

ПОКРЫТИЯ, включающий стропильные фермы с стоечно-раскосной решеткой, прогон, размещенный в уровне верхнего пояс» стропильных ферм, распорки, соединяющие его со стропильными фермами, и профилированный настил, отличающийся тем, что, с целью снижения материалоемкости, распорки выполнены в виде вертикальных стержней, продольные оси которых проходят через центры узлов нижнего пояса ферм.

I0?6560 з

Прогон 6 расположен параллельно и в одном уровне с верхними поясами ферм 3.

Распорками 7 прогон связан с нижним поясом ферм. Профилированйый настил 1 уложен и прикреплен к прогону 6 и верхним поясам ферм 3.

Принцип работы блока покрытия заключается в следующем.

При действии на блок вертикальных нагрузок от массы кровли, снега и т.п. последIð ние передаются через профилированный настил I на фермы 3, прогон 6 и через подстропильные балки 2 на колонны здания. Благодаря наличию распорок 7 прогон 6 работает как неразрезная многопролетная балка.

При этом распорки 7 испытывают централь-!

5 ное сжатие, поскольку они расположены строго вертикально, а их продольные оси проходят через центры узлов нижних поясов ферм 3.

Прикрепленный к фермам 3 и прогонам

6 профилированный настил одновременно выполняет роль связевого диска в плоскости покрытия, обеспечивая геометрическую неизменяемость и жесткость всей системы и восприятие возможных горизонтальных нагрузок.

25 (Риг, Я

Составитель И. Синицкая

Редактор М. Рачкулинец Техред И. Верес Корректор Л. Тяско

Заказ 692/28 Тираж 698 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., a. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4

Изобретение относится к строительству, а именно к конструкциям покрытий зданий и сооружений.

Известно пространственное покрытие, включаюшее стропильные фермы со стоечно-раскосной решеткой, профили рованный настил и распорки, соединяющие его со стропильными фермами.

Наиболее близким к предлагаемому является прастранственный блок покрытия, включающий стропильные фермы, со стоечно раскосной решеткой, прогон; размещенный в уровне верхнего пояса стропильных ферм, распорки,;соединяющие его со стропильными фермами, и профилированный настил.

Недостатком известных покрытий является нх высокая материалоемкость.

Цель изобретения — снижение материалоемкости покрытия.

Указанная цель достигается тем, что в пространственном блоке покрытия, включающем стропильные фермы со стоечно-раскосной решеткой, прогон, размещенный в уровне верхнего пояса строительных ферм, распорки, соединяющие его со стропильными фермами, и профилированный настил, распорки выполнены в виде вертикальных стержней, продольные оси которых проходят через центры узлов нижнего пояса ферм.

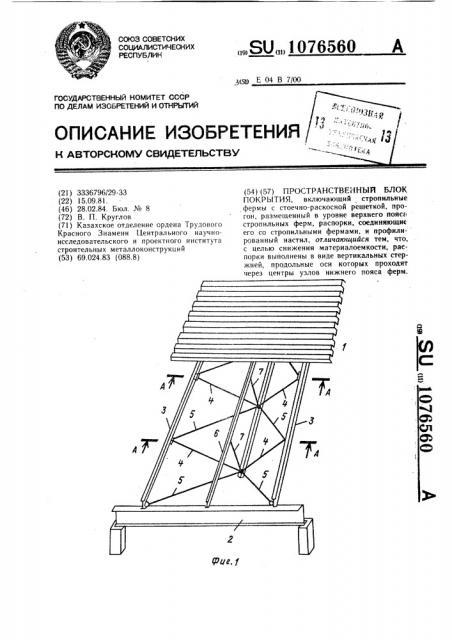

На фиг, 1 показан фрагмент пространственного блока покрытия; на фиг. 2 — разрез А-А на фиг. I.

Пространственный блок покрытия включает профилированный настил 1, подстропильные балки 2, стропильные фермы 3 со стойками 4 и раскосами 5, прогон 6 и рас-4 порки 7 в виде вертикальных стержней.

A-A

Прйменение изобретения обеспечивает снижение материалоемкости покрытия за счет меньшего количества элементов при сохранении той же несущей способности.

Одновременно уменьшается количество узлов сопряжения элементов, что приводит к уменьшению массы образующих деталей и снижает трудоемкость нх обработки, сборки и сварки.
