Вакуумный затвор
Иллюстрации
Реферат
ВАКУУМНЫЙ ЗАТВОР, соцержащий корпус с седлом и проходным отверстием, уплотняющий ропик с эпаотичным покрытием, закрепленный на поцвесках, соециненных с рычажным механизмом , связанным с привоцом, отличающийся тем, что, с целью увеличения быстройействия и повышения срока службы, рычажный механизм выполнен в вице двуплечих рычагов , связанных с приводом общей осью и установленных на ней с возможностью поворота, причем оцно плечо каждого рычага связано с подвеской шарнирно, а другое - с помощью телескопического соединения и подпружинено относительно нее. g
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
g(sD р 16 К 3/00//F 16 К 31/44
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

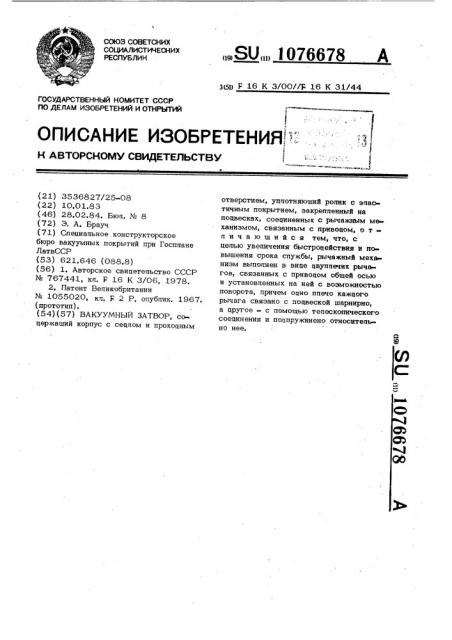

ОПИСАНИЕ ИЗОБРЕТЕНИЯ "!" :.,:-3
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
6.:::. ...,,:, о (21) 3536827/25-08 (22) 10.01.83 (46) 28.02.84. Бюп. № 8 (72) Э. А. Брауч (71) Специапьное конструкторское бюро вакуумных покрытий при Госплане ,ПатвССР (53) 621.646 (088.8) (56) 1. Авторское свицетепьство СССР № 767441, кп. Р 16 К 3/06, 1978.
2. Патент Вепикобритании
¹ 1055020, кп. F 2 Р, опубпик. 1967. (прототип). (54) (57) ВАКУУМНЫЙ ЗАТВОР, соо» цержаший корпус с сецпом и прохоцным
„„SU„„1076678 A отверстием, уппотняющий ропик с эпаотичным покрытием, закреппенный на поцвесках, соециненных с рычажным механизмом, связанным с привоцом, о тпичающийся тем,что,с цепью увепичения быстроцействия и по»вышения срока спужбы, рычажный механизм выпопнен в вице цвуппечих рычагов, связанных с привоцом общей осью и установпенных на ней с воэможностью поворота, причем оцно ппечо кажцого рычага связано с поцвеской шарнирно, а цругое - с помощью тепескопического соецинения и поцпружинено относитепьно нее.
1076678
Изобретение относится к коммутацион( ной арматуре вакуумных систем и прецназначено цпя ввоца и вывоца иэ вакуумной камеры ппоских изцепий, например. стекпа при его метаппизации, в произвоцстве зеркап.
Известен затвор вакуумный быстроцействующий, соцержащий корпус с прохоцным отверстием, в котором устаноьпен запирающий механизм с запорным 10, органом (1 1 .
При запирании известного затвора каретка цопжга совершать цвижение поспецоватепьно в цвух перпенцикупярных направлениях, что вецет к уменьшению его быстроцействия. Поцвижная часть затвора имеет бопьшую массу, спецова тепьно, перецвижение ее связвно с бопьшими инерционными сипами, что также снижает быстроцействие.
Наиболее близким по,технической сущности к прецпагаемому явпяется вакуумный затвор, соцержащий корпус с сецпом и прохоцным отверстием, уппотняющий polIHK c BGacTBBHblM aoKpbJ, 25 тием, закреппенный на поцвесках, соециненных с рычажным механизмом, связанным с привоцом 3 2 3 .
Нецостатком указанного устройства является его низкое быстроцействие, которое объясняется тем, что цпя откры» тия и закрытия устройства ропик цопжен совершать цвижение в цвух направпениях: вцопь стенки затвора и перпенцикупярно к ней.
Кроме того, цвижение ропика в рабочем цикие по цвум укаэанным нвправпеничм вызывает опрецеценные цинамичесi кие нагрузки на уппотняющие поверхнооти ролика и сецпв, что снижает срок 40 спужбы устройства. Так, при закрытии затвора наибоаьшие цинамические нагрузки будет испытывать противопопожный от рычвжного механизма уппотняющий участок сецпа и соответствующая по- 4 верхность ропика, а при открытиибпижний к рычвжному механизму уппот няющий участок сецпа и соответствующая поверхность ропика. Поскопьку указанные цвижения затвора совершаются при постоянном возцействии прижимных пружин, эти нагрузки могут быть значитепьными, а при попытках повысить бысч роцействие затвора они буцут возрастать.
Цель изобретения - увеличение быстро- 55 цействия и повышение срока спужбы.
Указанная цепь цостигается тем, что в вакуумном затворе, соцержвщем корпус с сецпом и прохоцным отверстием, уппотняющий ропик с эпастичным покрытием, закреппенный на поцвесках, соециненных с рычажным механизмом, связанным с привоцом, рычажный механизм выпопнеп в вице цвуппечих рычагов, связанных с привоцом общей осью и установленных на ней с возможностью поворота, причем оцно ппечо кажцого рычага связано с поцвеской шарнирно, а цругое - с помощью тепескопического соецинения и поцпружинено относитепьно нее.
На фиг. 1 изображен вакуумный затвор в закрытом попожении; на фиг. 2то же, открытое .попожение.
Вакуумный затвор соцержит корпус 1, уппотняющий ропик 2 с эпастичным покры. тием, рычажный механизм 3, состоящий из поцвесок 4, цвуппечих рычагов 5, соециненных с поцвесками 4 тепескопическим соецинением 6 с пружинами 7 и шарнирами 8. Рычажный механизм 3 привоцится в цвижение от привоцного вапа 9.
Стенка 10 корпуса 1, припегвющая к уппотняющему объему (не показан), имеет выступ 11 с сецпом 12 в вице ципинцрической поверхности, ьерехоцящей по касатепьной в ппоскость упиотняющей стенки 10.
Б стенке 10 в рвйоне ципинцрической поверхности сецпа 12 имеется прохоцное отверстие, выполненное в вице щепи 13 цпя ввоца и вывоца цетапей в уппотняемый объем. Высота выступа 11 нац плоскостью уппотняющей поверхности стенки 10 цопжна быть выше точки 14 пьресечения пинии припожения сипы прижатия ропика 2 с уппотняющей поверхностью, чтобы в конце цикпа звкрытия ропик 2 не прохоцип вперец эа прецепы
ceqna 12.
Устройство работает спецующим образом.
При вращении привоцного вана 9 с рычагами 5 поцвешенный на поцвесквх 4 уппотняющий ропик 2, прижатый сипой пружины 7 к ппоской поверхности стенки 10, катится по этой поверхности и цохоцит цо ципинцрической поверхности сецпа 12, уппотняя щель 13.
При открытии затвора уппотняющий ропик 2 катится по плоской поверхности стенки 10 в обратном направпении и отхоцит от ципинцрической поверхности сецпа 12, освобожцая прохоц через щепь 13.
3 1076678
Дця обеспечения ввоца и вывоца прец- . сравнитепьно небопьших скоростях пере метов через щелевое отверстие 13 путь катки. перекатки уппотняющего ропика 2 цоцжен превышать ширину щеци 13. Поскопьку ширина щепи 13 обычно невепика, то прецпагаемая конструкция обеспечивает небоцьшой путь перекатки ропика 2 и высокое быстроцействие при
ХО76678
Заказ 713/34 Тираж 913
ВНИИПИ Госуцарственного комитета СССР по цепам изобретений и открытий
113035, Москва, Ж 35, Раушская наб., ц. 4/5
Поцписное
Фипиап ППП Патент", г. Ужгороц, уп. Проектная, 4
Составитець С. Нестеренко
Рецактор А. Мотыпь Текрец В.Далекорей Корректор I . Orap
