Реферат



ОЕ (И)!

0 А

qm С 01 О 5/25

ОПИСАНИЕ ИЗОБРЕТЕНИЯ :

К АВТОРСИОЬЮ СВИДЕТЕЛЬСТВУ госудАРстаенный комитет сса

Il0 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3467883/18-21 (22) 14.07.82 (46) 28.02.84. Бюл. Р 8 (72) В.С. Булычев, В.И. Иосквитина, А.В. Степанов и Е.А. Чистякова (53) 621 ° 316.543(088. 8) (56) 1. Патент Франции N 2351388, кл. G 01 0 5/244, 1979.

2. Авторское свидетельство СССР

Р 220770, кл. G 01 D 5/42, 1967.

3. Авторское свидетельство СССР 613199, кл. G 01 D 5/25, 1977 (прототип). (54)(57) 1. КОИИУТИРУЮЦЕЕ УСТРОЙСТВО передачи сигнала датчика к регистратору, содержащее электроизолированные клеммы подключения к датчику и регистратору, о т л и ч а ю щ е е. с я тем, что,.с целью защиты регистратора и повышения безопасности при работе с датчиками, находящимися в условиях воздействия высокого напряжения, оно выполнено в виде цилиндра, на противоположных крышках которого укреплены контакты подключения к датчику и регистратору соответственно, а в полости цилиндра размещен подвижный поршень с электрическими конденсаторами, выводы которых соединены с контактами, укрепленными на торцах поршня, причем образованные поршнем и цилиндром полости сообщены через дистанционно управляемый переключатель с источником давления газа и сбросом давления.

2. Устройство по и. 1, о т л ич а ю щ .е .е с я тем, что поршень и цилиндр выполнены из электроизоллционного материала. надежно, так как в случае пробоя изоляции регистратор выходит из строя

Цель изобретения - .защита регистратора и повышение безопасности при работе с датчиками, находящимися в усло виях воздей ст вия высокого напряжения.

Поставленная цель достигается тем, что коммутирующее устройство, содержащее электроизолированные клеммы подключения к датчику и регистратору, выполнено в виде цилиндра, на противоположных крышках которого укреплены контакты подключения к датчику и регистратору соответственно, а в полости цилиндра размещен подвижный поршень с электрическими конденсаторами, выводы которых соединены с контактами, укрепленными на торцах поршня, причем образованные поршнем и цилиндром полости сообщены через дистанционно управляемый переключатель с источником давления газа и сбросом давления.

Поршень и цилиндр выполнены из электроиэоляционного ма1ериала, 20 чи выходного сигнала с датчика к регистратору содержит контакты 1 и 2 ложных крышках. 6 и 7 которого укреплены соответственно контакты 8 и 9.

Для подключения к контактам датчика

3 и регистратора 4 в полости цилиндра размешен подвижный поршень 10 с электрическими конденсаторами 11, выводы которых соединены с контактами 12 и 13, укрепленными на торцах поршня 10, причем образованные поршнем и цилиндром полости 14 и 15 сообщены через дистанционно управляемый переключатель 16 с источником давления газа и сбросом давления.

Поршень 10 и цилиндр 5 выполнены из электроизоляционного материала.

Переключатель 16 через блок 17 управления соединен с задающим устройством

18. Для смягчения ударов поршня о крышки 6 и 7 на последних укреплены димпферы 19, Предлагаемое устройство работает следующим образом.

Задающее устройся во 18 выдает импульсы с заданной длительностью и скважностью на блок 17 управления

Однако устройство не позволяет производить передачу выходного сигнала 55 датчиков с объекта, находящегося под высоким напряжением в 10000 В и более, к регистратору и недостаточно

1 1076750

Изобретение относится к устройствам для передачи измерительной информации с датчика к регистратору в изделиях, находящихся под высоким напряжением, или в изделиях, которые в результате нарушения цепей могут находиться под высоким потенциалом, например измерение температур при испытании теплозащитных материалов в электроподогревателях, например ig в плаэмотронах, где при разрыве одной из фаз изделие может находиться под потенциалом в несколько тысяч вол ьт. устройство может найти применение при исследовании и испытании теплозащитных материалов в различных областях промышленности и других отраслях народного хозяйства.

Известно устройство для бесконтактной передачи сигналов измери" тельных датчиков с цифровым выходом, содержащее генератор, трансформатор и выходной выпрямитель 1 3.

Однако устройство характеризуется недостаточной надежностью.

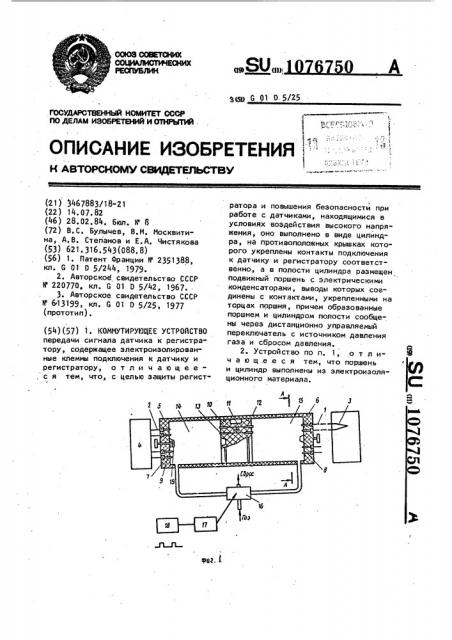

Известно пневмоэлектрическое уст- На фиг. 1 схематически изображеройство для передачи дискретных сиг- но предлагаемое устройство, на налов, содержащее пневмоэлектропреоб- фиг. 2 - разрез А-А на фиг, 1, разователь и. электропневмопреобразо-. Коммутирующее устройство передазо ватель, соединенные электрической линией связи (2) .

Данное устройство также недоста- подключения к датчику 3 и регистточно надежно в работе. ратору 4, цилиндр 5, на противопоНаиболее близким по технической сущности к предлагаемому является устустройство для последовательного подключения датчиков к измеритель" ной цепи, содержащее механический коммутатор с подвижным и неподвижными контактами, соединенными с датчиками, пиковый детектор со сбросом, вход которого соединен с подвижным контактом, а выход - с измерительной цепью, формирователь импульсов сброса, включенный между подвижным контактом и цепью сброса детектора, и источник напряжения, величина которого меньше напряжений, снимаемых с датчиков, соединенный со вспомогательными контактами, установленными между контактами, соединенными с датчиками (3).

1076 переключателем, например, краном 16, который периодически поочередно подает газ в одну из полостей 14 или

15 цилиндра 5, одновременно выпус" кая его из противоположной полости, обеспечивая возвратно-поступательное движение поршня 10 с заданной скоростью и периодом. Плавность подхода поршня к крышкам 6 и 7 обеспечивается регулировкой демпферов 19. При 10 подходе поршня к крышке 6 контакты

12 коммутируются с контактами 8 и выходом датчика 3, при этом конденсаторы 11, находящиеся в поршне, заряжаются каждый соответственно от своего измерительного канала имеющимся на датчике 3 напряжением. Затем перемещают поршень к противоположной крышке 7 цилиндра, где находится другая контактная группа (9 ),электрически соединенная с входом регистратора 4,и через контакты 13

750 передают регистратору напряжение от конденсаторов 11, т.е. происходит перенос информации и ее регистрация.

Таким образом, происходит периодическая регистрация всех измеряемых параметров объекта, находящегося под высоким напряжением, при этом регистратор 4 не имеет непосредственной электрической связи . с объектом, датчиком 3.

Предлагаемое устройство позволяет расширить возможности экспериментальных исследований различных объек" тов, находящихся под высокими напряжениями, и решить эти задачи с помощью стандартных средств измерений без разработки специальных дорогостоящих средств защиты, что позволит кроме технического эффекта получить существенный экономический эффект.
