Устройство для испытания материалов на трение и износ

Устройство для испытания материалов на трение и износ

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС , содержащее основание, установленный на нем держатель контробразца, держатель образца, узлы нагружения образца и контробразца и регистрации сипы трения и привод Вращения держателя контробразца, отличающееся тем, что, с целью повышения эффектиззности испытаний при переменном нагружении и фрикш1онном контакте, оно снабжено одноплечим рычагом, установленным на основании с возможностью кача-tj ния в плоскости контакта образца и контробразца, узлом перемещения рычага в плоскости, параллельной указанной плоскости контакта, опорами качения, установленными в рычаге и предназначенными для размещения в них держателя образца, а узел нагружения размещен на рычаге с возможностью перемещения вдоль него. (Л О5 00 С

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3528105/25-28 (22) 24.12,82 (46) 28.02.84. Бка. ¹ 8 . (72) В. Н. Сорокин, В. А. Козиков, Е. Б. Холоденко и Н. А. Масленов (71) Горьковский автомобильный завод (53) 620 178.162(088,8) (56) 1. Авторское свидетельство СССР

¹ 737810, кл. 5 01 N 3/56, 1980 (прототип) . (54)(57) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС, содержащее основание, установленный на нем держатель контробраэца, держатель образца, узлы нагружения образца и контробраэца и регистрации

„„SU„„1076818 А

g(5gl С 01 М 3/56 Gj 01 N 19/02 силы трения и приВод Вращения держате ля контробразца, î r л и ч а ю m е е с я тем, что, с целью повышения еффективности испытаний при переменном нагружении и фрикционном контакте, оно снабжено одноплечим рычагом, установленным HB осноВании с Воэможностью .кач ния в плоскости контакта образца и контробразца, узлом перемещения рычага в плоскости, параллельной указанной плоскости контакта, опорами качения, установленными в рычаге и предназначенными для размещения в них деркатвля образца, а узел нагружения размещен на рычаге с возможностью перемещения вдоль него.

1 1076

Изобретение относится к испытанию материалов, в том числе пленочных покрытий, не трение и износ и, в частности, для определения едгезионной составляющей трения, 5

Известно устройство для испытания материалов не трение и износ, содержащее основание, установленный не нем держатель контробрезца, держатель образца, узлы негружения образце и конгробрезце и регистрации, силы трения и привод вращения держателя конгробраэца (13.

Однако для известного ycrpoAcrIM характерным является недск=таточнал эффективность испытания материалов, что обусловлено невозможностью проведения испытаний при переменном HBI"р ении, фрпкционном контакте и в условиях смазывшпи.

Пель изобрететц1л — повышение эффективности испытания материалов при переменном нагружении и фрикциотщом контакте.

Указанная цель достигается тем, что устройство для испытания материалов на трение и износ, содержащее основание, устеновлештый на нем держатель контробрезце, держатель образца, узлы нагружения образца и конгробрезца и регистрации силы трения и привод вращения держателя конт робразце, снабжено

ЗО одноплечим рычагом, устеновпе птьцм на основании с возможностью кеченил B плоскости, перпендикулярной к плоскости

KoHrBKra обреэ ta и контробразце. узлом перемещения рычага в плоскости, параллельной указанной плоскости кОнгакга, опорами кече пм, установленными в рычаге и преднеэпеченными плл размещения в них держателя образ Ia, a узел нагруженил реэме цен пе рычаге с воэможностью переме.ценил вдоль него.

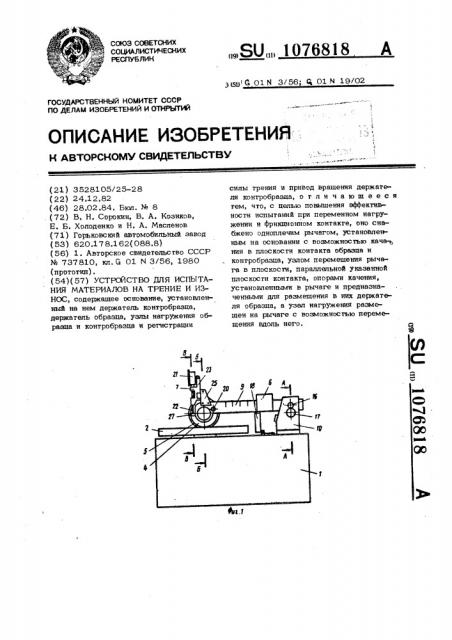

На фиг. 1 представлено устройство для испытатця материалов на трение и износ; не фиг. 2 — то же, вид сверху; не фиг. 3 — разрез А-A на фиг. 1; на фиг. 4 — разрез Б-Б на фиг. 1; не фиг. 5 — разрез B-В на фиг. 1.

Устройство содержит основание 1, держатель 2 контробразца 3, держатель 4 образца 5, узел нагружения об- 50 резца 5 и конгробрезце 3, узел 7 регистрации силы тренил, привод 8 вращения держателя 2. Устройство снабжено одноппечим рычагом 9, узлом 10 перемещения рычаге 9, опорами 11 каче- 55 ния для разметценил в щтх держателя 4.

Держатель 2 выполнен в виде чешеобрезной ступицы с краями вьпце плос818 2 кости контакта контробразца 3 и образца 5. Конгробразец сгопоригся с помощью IIIrHkra 12. Образеп 5 крепится крьпцкой 13 и гайкой 14. Опоры 11 размещены в рычаге 9 посредством корпусе 15.

Узел:1.0 перемещения рычага 9 виноли чает палец 16, стопорные винты 17 для фиксирования положения рычага 9.

На рычаге 9 закреплен указатель 18.

С помощью последнего и линейки 19 указывается радиус расположения образца 5 от центра контробразца 3. Зля предотвращения вращения образца 5 вместе с держателем 4 под действием силы трения при испытании HB износ материала или пленочного покрытия (не обозначено) держатель 4 стопорится пальцем 20. Узел 7 регистрации силы трения включает диаметр 21, плунжер

22, смонтированные в корпусе 23, который закреплен с возможностью поворота вокруг пальца 24 не кронштейне

25 с помощью гайки 26, и упор 27, закрепленный на держателе 4. Число циклов регистрируется счетчиком 28, работающим от конечного выключателя

29 и спутнике 30, закрепленного на держателе 2.

Устройство работает следующим обре зом.

Устанавливают образец 5 и контробразец 3 не держателях 4 и 2. Поворотом рычага 9 вокруг пальца 16 образец

5 приводится в контакт с контробрезцом 3. Последние нагружаются с помощью узла 6 нагружения, представляющем собой грузы. Включают привод 8 и огсчитывают цикл с помощью счетчика

28. При испытании на износ держатель

4 стопоригся от вращения пальцем 20.

Износостойкость образца 5 оценивается по числу циклов до полного истирания образца 5 (например, пленочного покрытия) .или до достижения конкретной величины износа. При замере трения удаляют палец 20 и держатель 4 начинает проворачиваться под действием силы трения между образцом 5 и конгробрас цом 3. При этом упор 27 воздействует на плунжер 22, последний — на динамометр 21.

Различные линейные скорости достигаются за счет перемещения рычага 9 вдоль пальца 16, Смазочное вещество размещается в чашеобразной ступице з lO76R18 4 держателе 2. Переменность нагруже- Положительный эффект обусловлен— ния обеспечивается перемещением узла повышением эффективности материалов

6 вдоль рычага. на трение и износ.

) 07Е 818

Составитель В. Данилов

Редактор А. Швыркова Техвед О.Неве Корректор Ю. Макаренко

Заказ 738/41 Тираж 823 Поддисыое

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, r. Ужтород, ул. Проектная, 4
