Способ определения адгезионной прочности слоев соединения при скручивании

Способ определения адгезионной прочности слоев соединения при скручивании

Иллюстрации

Показать все

Реферат



СПОСОБ ОПРЕДЕЛЕНИЯ АДГЕЗИОННОЙ ПРОЧНОСТИ СЛОЕВ СОЕДИНЕНИЯ ПРИ СКРУЧИВАНИИ, заключающийся в том, что к образцу адгезионного соединения прикладывают скручива ющую нагрузку до разрушения сцепления слоев, отличающийся тем, что, с целью повьщюния точности определения, используют образец пртмоугольной формы и другой образец такой же формы, в котором слои не связаны Между собой, перед скручиванием наносят на боковую поверхность каждого образца риску, перпендикулярную к слоям соединения, после скручивания измеряют расстояния между частями риски в плоскости раздела слоев и определяют коэффициент адгезионной прочности слоев соединения по формуле I макс где адг расстояние между частями § риски после сдвига слоев в образце адгезионного соеди (Л нения; мокс расстояние между частями риски После сдвига слоев в другом образце. а 00 к

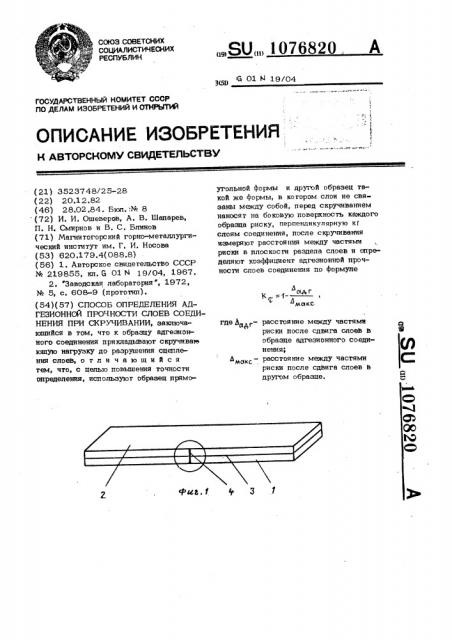

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1076820

3(59 iG 01 М 19/04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЬП ИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТВУ

К 4 адг макС

Фиа 1 Ф 3 .1 (21) 3523748/25-28 (22) 20.12.82 (46) 28,02.84. Бюл.;% 8 (72) И. И. Ошеверов, A. В. Шапарев, П. Н, Смирнов и В. С. Блинов (71) Магнитогорский горно-металлургический институт им, Г. И. Носова (53) 620.179.4(088,8) (56) 1. Авторское свидетельство СССР

% 219855, кл. G 01 М 19/04, 1967, 2. Заводская лаборатория", 1972, % 5, с. 608-9 (протонш). (54)(57) СПОСОБ ОПРЕДЕЛЕНИЯ АДГЕЗИОННОИ ПРОЧНОСТИ СЛОЕВ СОЕДИНЕНИЯ ПРИ СКРУЧИВАНИИ, закпючаюшийся в том, что к образцу адгезионного соединения прикладывают скручиваю юшую нагрузку до разрушения сцепления слоев, о т л и ч а ю ш и и с я тем, что, с целью повышения точности определения, используют образец прямоугольной формы и другой образец гакой же формы, в котором слои не связаны между собой, перед скручиванием наносят на боковую поверхность каждого образца риску, перпендикулярную ref слоям соединения, после скручивания измерцот расстояния между частями риски в плоскости раздела слоев и определяют коэффициент адгезионной прочности слоев соединения по формуле где hngr расстояние между частями риски после сдвига слоев h образце адгезионного соединения;

h»„с- расстояние между частями риски после сдвига слоев s другом образце.

1 076

Изобретение относится к испытательной технике, в именно к способам определе1 ния адгезионной прочности слоев соединений при скручивании.

Известен способ определения адгеэион- 5 ной прочности слоев соединения, эаклк чаюшийся в ом, что к образцу соединения, выполненному в виде подложки и нанесенного на ее часть покрытия, при- кладывают растягиваюшую нагрузку до О нарушения целостности покрытия, измеряют деформацию всей подложки и участка подложки с покрытием и по Вх соотношению судят об вдгезионной прочности слоев соединения Г 1 ), 15

Недостатком данного способа является низкая точность определения адгезионной прочности сцепления слоев, гак как не v гывае тся составляющая от тангенцивльных напряжений, действующих в соединении.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ определения вдгеэионной прочности слоев соединения 25 при скручивании, заключающийся в том, что к образцу соединения, выполненному в виде цилиндрической подложки и нанесенного на ее поверхность покрытия, прикладывают скручиваюшую нагрузку щ до разрушения сцепления слоев, по величине которой судят об адгеэионной прочности Г21.

Недостатком известного способа является низкая точность определения адгезионной прочности сцепления слоев соединения из-за невозможности фиксирования начала смещения слоев соединения.

Цель изобретения - повышение точности определения, Поставленная цель достигается тем, что согласно способу определения адгезионной прочности слоев соединения при скручивании, заключающемуся в

roM, что к образцу адгезионного соединения прикладывают скручиваюшую нагрузку до разрушения сцеппения слоев, используют образец прямоугольной формы и другой образец такой же формы, в котором слои не связаны между собой, перед скручиванием наносят нв боковую поверхность каждого образца риску, перпендикулярную к слоям соединения, после скручивания измеряют расстояния между частями риски в плоскости раздела слоев и определяют коэффициент вд820

2 гезионной прочности слоев соединения по формуле и

OlP Г

l мс кс гдеЬ -- расстояние между частями риски после сдвига слоев в образце адгеэионного соединения; д,,к„-- расстояние между частями риски после сдвига слоев во втором образце.

На фиг. 1 показан предлвгаемый образец соединения; на фиг. 2 — го же, ,после скручивания, Образец выполнен в виде двух слоев

1 и 2 прямоугольной формы, соединенных между собой по плоскости раздела адгезивом 3. На боковой поверхности слоев 1 и 2 нанесена риска 4.

Сущность способа эакпючается в следукицем.

Изготавливают двв образца прямоут ольной формы, один из которых выполняют в виде соединенных между собой, например, с помощью адгезивв 3 двух слоев

1 и 2 разнородных материалов, и второй образец такой же формы, в котором слои 1 и 2 не связаны между собой вдгеэивом. На одну из боковых поверхностей каждого образца наносят риску 4, перпендикулярную слоям 1 и 2 соединения. Концы второго образца закрепляют в захввтах скручивающего приспособления (не показано) и прикладывают к соединению скручивающую нагрузку до закручивания его на 180 . При этом слои 1 и 2 соединения пластически деформируются и сдвигаются относительно друг друга. Сдвиг слоев относительно друг друга наблюдают по смешению частей 5 и 6 риски 4 в плоскости раздела слоев 1 и 2. Измеряют рвсстояние между чвстями 5 и 6 риски 4, которое является максимальным при закручивании второго образца. После этого прикладывают скручивающую нагрузку к первому обращу соединения и измеряют расстояние между частями 5 и 6 риски 4 в плоскости раздела слоев 1 и 2 для этого образца. Коэффициент вдгезионной прочности для образца соединения, слои которого связаны адгезивом, определяют по формуле

0 *Г

К,-= f» 1 макс

1076820

Составитель В. Свиридов

Редактор Н. Стащишина Тирад Ж.Кастелевич Корректор Ю.Макаренко

Заказ 738/41 Тираж 823 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Рау1пская наб., д. 4/5

Филиал ППП "Патент, r. Ужгород, ул. Проектная, 4 гдето — расстояние между частями риски после сдвига слоев в образце адгезионного соединения р а с расстояние мекду частями макс риски после сдвига слоев во втором образце.

Коэффициент К является количествей- ной характеристикой адгезионной прочности слоев в образце адгезионного соединения, Изобретение позволяет повысить точ ность определения адгезионной прочнос» ти слоев адгезионного соединения при скручивании путем обеспечения возможности измерения сдвига слоев соединения относительно друг друга непосредственно в плоскости их plena.
