Реферат



Класс 64Ь, 1

Pk 107698

ССС Р

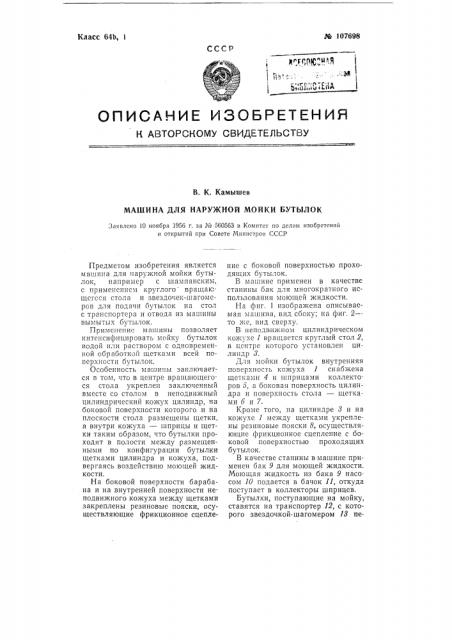

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

8. К. Камышев

МАШИНА ДЛЯ НАРУЖНОЙ МОЙКИ БУТЫЛОК

Заявлсно 10 ноября 1956 г. за ¹ 560563 в Комитет по делам изобрстсний и открытий при Совете Министров СССР

Предметом изобретения является машина для наружной мойки бутылок, например с шампанским, с применением круглого враща сщегося стола и звездочек-шагомерсв для подачи оутылок на стол с транспортера и отвода из машины вымытых бутылок, Применение машины позволяет интенсифицировать мсйку бутылок водой или раствором с одновременной обработкой щетками всей поверхнссти бутылок.

Особенность машины заключается в том, что в центре враща сщегося стола укреплен заключенный вместе со столом в неподвижный цилиндрический кожух цилиндр, на боковой поверхности которого и на плоскости стола размещены щетки, а внутри кожуха — шприцы и щетки таким образом, что бутылки проходят в полости между размещенными по конфигурации бутылки щетками цилиндра и кожуха, подвергаясь воздействию моющей жидкости.

На боковой поверхности барабана и на внутренней поверхности неподвижного кожуха между щетками закреплены резиновые пояски, осуществляющие фрикционное сцепление с боковой поверхностью проходящих бутылок.

В машине применен в качестве станины бак для многократного использования моющей жидкости.

На фиг. 1 изображена описываемая машина, вид сбоку; на фиг. 2 —то же, вид сверху.

В неподвижном цилиндрическом кожухе 1 вращается круглый стол 2, в центре которого установлен цилиндр 8.

Для мойки бутылок внутренняя поверхность кожуха 1 снабжена щетками 4 и шприцами коллекторов 5, а боковая поверхность цилиндра и поверхность стола — щеткамиб и7.

Кроме того, на цилиндре 8 и на кожухе 1 между щетками укреплены резиновые пояски 3, осуществляющие фрикционное сцепление с боковой поверхностью проходящих бутылок.

В качестве станины в машине применен бак 9 для моющей жидкости.

Моющая жидкость из бака 9 насосом 10 подается в бачок 11, откуда поступает в коллекторы шприцев.

Бутылки, поступающие на мойку, ставятся на транспортер 12, с которого звездочкой-шагомером 13 пе№ 107698 ремещаются на вращающийся стол 2.

При вращении стола бутылки перемещаются по окружности между щетками цилиндра 8 и кожуха 1 и подвергаются воздействию моющей жидкости.

Кроме движения по окружности, под действием резиновых поясков 8 бутылки получают произвольное вращение вокруг своей оси.

Прошедшая мойку бутылка отводится из машины с помощью звездочки-шагомера 14.

Предмет изобретения

1, Машина для наружной мойки бутылок, например с шампанским, с применением круглого вращающегося стола и звездочек-шагомеров для подачи бутылок на стол с транспортера и отвода из машины вымытых бутылок, отличающаяся тем, что, с целью интенсивной мойки бутылок водой или раствором с одновременной обработкой всей поверхности их щетками, в центре вращающегося стола укреплен заключенный вместе со столом в неподвижный цилиндрический кожух цилиндр, на боковой поверхности которого и на плоскости стола размещены щетки, а внутри кожуха— шприцы и щетки таким образом, что бутылки проходят в полости между размещенными по конфигурации бутылки щетками цилиндра и кожуха, подвергаясь воздействию моющей жидкости.

2. Машина по п. 1, отличающ а я с я тем, что, с целью совершения бутылкой при мойке произвольного вращения вокруг своей оси, на боковой поверхности цилиндра и на внутренней поверхности неподвижного кожуха между щетками закреплены резиновые пояски, осуществляющие фрикционное зацепление с боковой поверхностью проходящих бутылок.

3, В машине по п.п. 1 и 2 применение в качестве станины бака для многократного использования моющей жидкости.

¹ 107698

Отв. редактор И. В. Макаров

Стандартгиз. Подп. к печ. 13, VIII-1957 r. Объем 0,25 п. л. Тираж 250. Цена 50 коп.

r. Петрозаводск, типография им. Анохина, зак. 15!5.
