Устройство для накрутки выводов радиоэлементов на контактные штыри

Устройство для накрутки выводов радиоэлементов на контактные штыри

Иллюстрации

Показать все

Реферат



1. УСТРОЙСТВО ДЛЯ НАКРУТКИ ВЫВОДОВ РАДИОЭЛЕМЕНТОВ НА КОНТАКТНЫЕ ШТЫРИ, содержащее установленные-в корпусе клавишу, соединенную со стерх(нем с винтовым пазом, шайбу. пружины и рабочую головку, отличающееся тем, что, с целью повышения производчтельности в работе , оно снабжено ножом, одна из пружин одним концом жестко закреплена на шайбе, а другим - на рабочей головке , причем рабочая головка выполнена с выступом, на котором установлен Нож,а шайбаустановлена на стержне с возможностью Вращательного и возвратно-поступательного перемещения. 2. ycTpdhcTBO по п. 1, отличающееся тем, что нож выполнен с полостью для вывода и радиусным формующим выступом. (Л с

(1Е (11)l

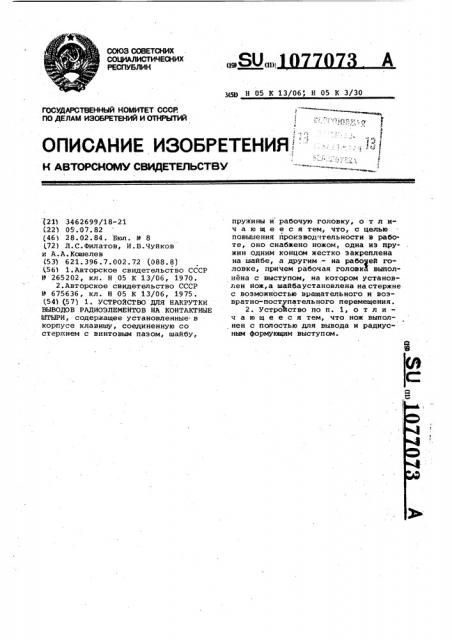

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН ц51) Н 05 К 13/06, Н 05 К 3/30

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ(:.:,: I и втореиому свиДкткльСтвм

З (211 3462699/18-21 (22) 05 .07.82 (46) 28.02.84. Бюл. М 8 (72) Л.С.Филатов, И.В.Чуйков и А.A.Êîøåëåâ (53) 621.396.7.002.72 (088.8) (561 1.Авторское свидетельство СССР

В 265202, кл.. Н 05 К 13/06, 1970.

2.Авторское свидетельство СССР

Р 675636, кл. H 05 К 13/06, 1975. (54) (57) 1. УСТРОЯСТВО ДЛЯ НАКРУТКИ

ВЫВОДОВ РАДИОЭЛЕМЕНТОВ HA КОНТАКТНЫЕ

ШТЫРИ, †содержащ установленные в корпусе клавишу, соединенную со стержнем с винтовым пазом, шайбу, пружины и рабочую головку, о т л ич а ю щ е е с я тем, что, с целью повышения производительности в работе,. оно снабжено ножом, одна из пружин одним концом жестко закреплена на шайбе, а другим . — на рабочей головке, причем рабочая головка выполнена с выступом, на котором установлен Нож,а шайбаустановлена на стержне с возможностью вращательного и возвратно-поступательного перемещения.

2. УстроЪство по п. 1, о т л и ч а ю щ е е с я тем, что нож выполнен с полостью для вывода и радиусным формующим выступом.

1077073

Изобретение относится к технологии производства радиоаппаратуры и может быть использовано в электротехнической, радиоэлектронной промышленности и приборостроении.

Известно устройство для накрутки, содержащее гибочные, формовочные и обрезные элементы f1)

Однако данное устройство,не обеспечивает выполнения совместных операций накрутки и обрезки °

Наиболее близким к предлагаемому является устройство для накрутки выводов на контактные штыри, содержащее установленные в корпусе клавишу, соединенную со стержнем с винто. вым пазом, шайбу, пружины и рабочую головку (i)

Однако и звестное устройство также не обеспечивает выполнения совместных операций накрутки и обрезки выводов °

Цель изобретения — повышение производительности в работе.

Укаэанная цель достигается гем, что устройство для накрутки выводов радиоэлементов на контактные штыри, содержащее. установленные в корпусе клавишу, соединенйую со стержнем с винтовым пазом, шайбу, пружины и рабочую головку, снабжено нажом, одна иэ пружин одним концом жестко закреплена на шайбе, а другим — на рабочей головке, причем рабочая головка выполнена с выступом, на коТором

Установлен нож, а шайба установлена на стержне с возможностью вращательного и возвратно-поступательного перемещения.

Кроме того, нож выполнен с полостью для вывода и радиусным формующим выступом.

На фиг. 1 и 2 схематически изображено предлагаемое устройство, на фиг. 3 — разрез А-А на фиг. 1, на фиг. 4 — разрез Б-Б на фиг. 1, на фиг. 5 — разрез В-В на фиг. 1; на фиг. 6 — разрез Г-Г на фиг. 2; на фиг. 7 — разрез Д-Д на фиг. 1; на фиг. 8 — подвижный нож.

Устройство состоит из корпуса 1 и размещенного в нем стержня 2 с винтовым пазом, на который надета

Шайба 3. Шайба 3 с помощью выступа 4 крепится в винтовом пазу стержня 2.

Стержень 2 снабжен надетой на него пружиной 5, верхний конец котоРой жестко связан с шайбой 3, а нижний - жестко крепится к рабочей головке 6. Шайба 3 имеет возможность перемещения в корпусе 1 с незначительным люфтом. Верхний конец стержНй 2 имеет квацратное сечение. На

Мего надета шайба 7 с квадратным отверстием. Шайба 7 жестко связана с

ВОрпусом 1 и предотвращает провора%Иванне стержня 2 вокруг вертикальгде дв — диаметр вывода радиоэлемента.

С помощью пазов 19 подвижный нож

° крепится к выступу 13 рабочей головки 6.. формующий выступ 18 выполнен радиусом

Р= dâ+0,1, 35 где <>в — диаметр - вывода радиоэлемента.

К корпусу 1 крепится неподвижный нож 20.

УстРойство. работает следующим образом.

На контактный штырь 14 устройство надевается каналом, расположенным в заглушке 12. Затем между контактным штырем 14 и неподвижным ножом 20 с одной стороны и подвижным ножам 16 с другой стороны вкладывается вывод радиоэлемента.

При нажатии на клавишу 8 стержень 2 опускается вниз вдоль вертикальной оси и шайба 3, находящаяся в зацеплении с винтовым пазом, начинает вращаться вдоль вертикальной оси. Вращение шайбы 3 через пружину

5 передается на рабочую головку б.

Жестко связанный с рабочей головкой 6 подвижный нож 16 скользит по концентрическому лазу, режущей кром о кой 17 отрезает лишнюю часть вывода радиоэлемеита и с помощью формующего выступа 18 загибает оставшуюся часть вывода вокруг контактного штыря 14, формуя контактную петлю. В момент обрезки и формовки пружина 5 действует как гибкий вал, передавая дви0

65 ной оси. Сверху стержень 2 закрыт клавишей 8. Между выступами 9 стерж-| ня 2 и шайбой 7 расположена пружина 10.

Нижний конец стержня 2 входит в отверстие рабочей головки б;

Между внутренними стенками корпуса 1 и наружными стенками рабочей головки 6 располагается спиральная плоская пружина 11, которая одним

tO концом крепится к стенке корпуса 1, а другим — к стенке рабочей головки 6. Нижний конец подвижной головки 6 опирается на заглушку 12, имеющую концентрический паэ, в который

f5 выведен выступ 13 рабочей головки 6.

Заглушка 12 жестко связан с корпусом 1 и имеет канал, в который вводится контактный штырь 14, установгенный на плате 15. К выступу 13 рабочей головки 6 крепится подвижный нож 16. Подвижный нож 16 имеет режущую кромку 17 и формующий выступ 18. Со стороны, обращенной к загну|:|<е:12, в подвижном ноже 16 имеется полость высотой, равной ! а,+0, 1077973 жение от шайбы 3 к рабочей головке 6.

Плоская спиральная пружина 11 закручивается и запасает энергию, которая .после снятия усилия с клавиши 8, высвобождаясь, вернет рабочую головку 6 и вместе с ней подвижный нож 16 в исходное положение. Пружина 10, сжатая во время обрезки и формовки вывода радиоэлемента, высвободит накопленную энергию и вернет клавишу

В и вместе с ней стержень 2 в исходное положение.

Устройство готово к новому циклу работы.

1 В случае, если усилие реза вывода радиоэлемента превышает допустимое, пружина 5 начинает сжиматься и ие передает усилие на рабочую го- . ловку 6. Этим исключается возмож»

5 ность поломки подвижного ножа 16.

Таким образом, предлагаемое устройство позволяет одновременно с обрезкой производить формовку выводов

10 радиоэлементов, что существенно сокращает (в 2 раза} время на подготовку элементов к монтажу путем совмещения двух операций.

1077073

1077073

Фиг. 4
