Реферат



36 1п7733

1 ласс /413 35

СССР

yr . :;; :.;..

Р2 4 (,1 .", и,- . -.;

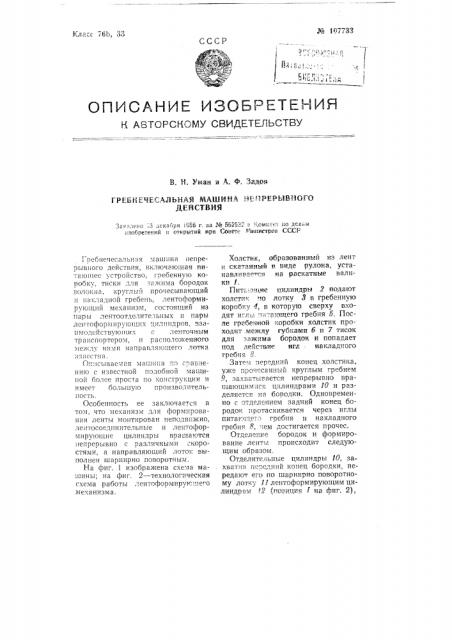

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTQPCHGMy СВИдЕТЕЛЬСТБу

ГРЕБИ ЕЧЕСАД ЬИАЯ МА83И ВА И6 Л РЕРЫВЧОГО

ДЕЙСТВИЯ

Зг влево :3 декабря S56 г. зв № 562522 в Камите1 ио делам изобретений и аткрь|тий при Совете Мипистров СССР

Греонечесальнan машина непрерывного действия, включающая BH-.а.ощее устройство, гребенную коробку, тиски для зажима бородок волокна, круглый прочесывающий и накладной гребень, лентоформирующпй механизм, состоящий из пары лентоотделитедьных и пары лептоформирующих цилиндров, взаимо QC. PiCTB"у lOllI,H i транспортером, и расположенного межд ними направля1огцего лотка известна.

O."..)сываемая маши а по с",.авнению с известной подобной машиной более проста по

Особенность ее заключается в том, что механизм для формирования ленты монтирован неподвижно, лентосоединительные и лентоформирующие цилиндры враша|отся непрерывно с различными скоростями, а направляющий лоток выполнен шарнирно поворотным.

На фиг. 1 изображена схе. ма малины; на фиг. 2 — технологическая схема работы лентоформирую. eno механизма.

Холстик, образованный из лент и скатанный в виде рулона, устанавливаеся на раскатные валики 1.

Пит- -.ощие цилиндры 2 подают холсти : о лотку 3 в гребенную коробку 4, в которую сверху входят иглм 1и-ающего гребня 5. После гребенпой коробки холстик проходит между губками 6 и 7 тисок для:-ажима бородок и попадает под действие игл . накладного гребня Я.

Затем передний конец холстика, уже прочесанный круглым гребнем

9, захьатывается непрерывно вращающимися цилиндрами 10 и разделяется на бородки. Одновременно =. отделением задний конец бородок протаскивается через иглы питающего гребня и накладного гребня 8, -.ем достигается прочес.

Отделение бородок и формирование ленты происходит следую1цим образом.

Отделительные цилиндры 10, захватив передний конец бородки, передают его по шарнирно поворотному лотку И лентоформирующим цилиндрам 12 (позиция f на фиг. 2), ЪГ 107733 скорость вращения которых меньше скорости вращения цилиндров 10.

После захвата переднего конца бородки цилиндрами 12 лоток 11, поворачиваясь на шарнире, опускается свободным концом, занимая вертикальное положение (по.иция 11).

В результате вращения цилиндров 10 и 12 с различными скоростями сначала образуется напуск оородки, а затем уже происходит выход заднего конца бородки из отделительных цилиндров 10 (позиция III), после чего губки б и 7 зажимают холстик, а передний его конец прочесывается гребнем 9.

Отделенная бородка со скоростью, необходимой для формирования ленты, с определенным сдвигом движется к пропускным цилиндрам 18.

При дальнейшей работе машины получается накладка передних концов последующих бородок на задние концы предыдущих бородок.

Таким образом пр очеса нные и уложенные со сдвигом одна на другую бородки образуют непрерывный холстик, который, пройдя лентоформирующий механизм 14 и выпускные валики 15, направляется в виде ленты в таз 16 или наматывается в рулон.

Гребенные очесы, сформированные в холстик, направляются в лентоформирующую воронку 17 и, пройдя питающие цилиндры 18, гребенной механизм 19, вытяжную пару 20, в виде ленты направляются в таз 21, находящийся на лентоукладчике 22, или наматываются в рулон.

Предмет изобретения

1. Гребнечесальная машина непрерывного действия, включающая питающее устройство, гребенную коробку, тиски для зажима бородок, круглый прочесывающий и накладной гребень, лентоформирующи механизм, состоящий из пары лентоотделительных и пары лентоформируюших цилиндров, взаимодействующих с ленточным транспортером, и расположенного между ними направляющего лотка, отличающаяся тем, что, с целью упрощения конструкции машины и увеличения ее производительности, механизм для формирования ленты монтирован неподвижно, а лентоотделительные и

- лентоформирующие цилиндры вращаются непрерывно с различными скоростями.

2. Гребнечесальная машина по п.

I, о тл и ч а ю щ а я с я тем, что, с целью обеспечения свободного выпадения из лентоотделительной пары цилиндров заднего конца бородки, расположенный между отделительными и лентоформирующими цилиндрами направляющий лоток монтирован шарнирно поворотно. № 107733

Отв. редактор Л, Г. Голаидский

Стандартгиз, Подп. к печ. 6/IX-1957 г. Объем 0,25 и. л, Тираж 250. Цена 50 коп.

Гор. Алатырь, типография J4 2 Министерства культуры Чувашской АССР, Зак. 5590
