Устройство для защиты электроустановки от ненормального режима работы

Устройство для защиты электроустановки от ненормального режима работы

Иллюстрации

Показать все

Реферат



1. Устройство для защиты электррустановки от ненормального режима работы, содержащее пусковой блок с контактом, исполнительньй блок с контактом в выходной цепи устройства и с катушкой реле, первый резистор и источник оперативного тока с положителвным и отрицательным полюсами, причем контакт пускового блока, катушка реле исполнительного блока и первьш резистор образуют последовательную цепь между полюсами источника оперативного тока, отличающееся тем, что, с целью повышения надежности работы путем обеспечения его отстройки от режима по врежцётшя изоляции цепей оперативного тока и сохранения возможности автомати еского контроля.исправности (Л изоляции цепей оперативного тока, в него дополнительно введены делитель напряжения, одно плечо которого образовано упомянутым первым резистором , второй резистор, включенньй последовательно с контактом пускового блока между полюсами источника опео ративйого тока, диод, через которьш катушка реле исполнительного блока включена между выходом вновь введенСП ного Делителя напряжения и общей точоо to кой соединения контакта пускового блока Н вновь введенного второго резистора. 2. Устройство по п.1, о т л и чайщееся тем, что вторым плечом вновь введенного делителя напряжения служит стабилитрон.

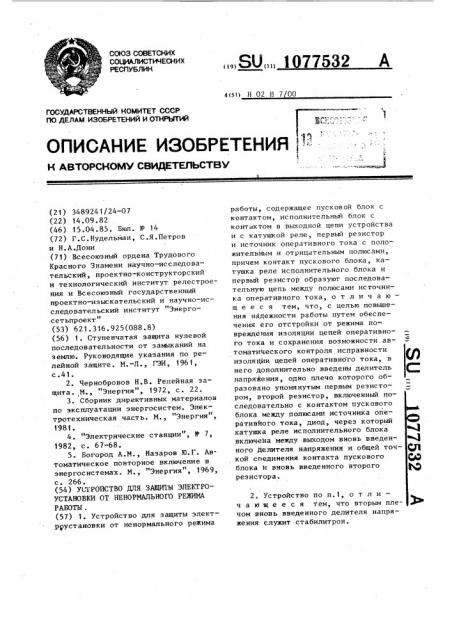

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

4 (51) Н 02 Н 7/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ *

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3489241/24-07 (22) 14.09.82 (46) 15.04.85. Бюл. У 14 (72) Г.С.Нудельман, С.Я.Петров и Н.А.Дони (71) Всесоюзный ордена Трудового

Красного Знамени научно-исследовательский, проектно-конструкторский и технологический институт релестроения и Всесоюзный государственный проектно-изыскательский и научно-исследовательский институт "Энерго.сетьпроект" (53) 621. 316. 925 (088. 8) (56) 1. Ступенчатая защита нулевой последовательности от замыканий на землю. Руководящие указания по релейной защите. М.-Л., ГЭИ, 196 1, с.41.

2. Чернобровов Н.В. Релейная защита. М., "Энергия", 1972, с. 22.

3. Сборник директивных материалов по эксплуатации энергосистем. Электротехническая часть. М., 11Энергия", 1981.

4. "Электрические станции", И- 7, 1982, с. 67-68.

5. Богород А.М., Назаров N.Ã. Автоматическое повторное включение в энергосистемах. N. "Энергия", 1969, с. 266. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ЭЛЕКТРОУСТАНОВКИ ОТ НЕНОРМАЛЬНОГО РЕЖИМА

РАБОТЫ . (57) 1 ° Устройство для защиты электррустановки от ненормального режима

„„80„„1 77532 А работы, содержащее пусковой блок с контактом, исполнительный блок с контактом в выходной цепи устройства и с катушкой реле, первый резистор и источник оперативного тока с положителвным и отрицательным полюсами, причем контакт пускового блока, ка— тушка реле исполнительного блока и первый резистор образуют последовательную цепь между полюсами источника оперативного тока, о т л и ч а ю— щ е е с я тем, что, с целью повыше— ния надежности работы путем обеспечения его отстройки от режима по-" вреждения изоляции цепей оперативного тока и сохранения возможности автоматического контроля исправности изоляции цепей оперативного тока, в %Ф У него дополнительно введены делитель напряжения, одно плечо которого образовано упомянутым первым резистором, второй резистор, включенный последовательно с контактом пускового блока между полюсами источника оперативйого тока, диод, через который катушка реле исполнительного блока 4 включена между выходом вновь введенного Делителя напряжения и общей точкой соединения контакта пускового СЮ блока и вновь введенного второго М резистора.

2. Устройство по п.1, о т л и— ч а и щ е е с я тем, что вторым пле- 3 чом вновь введенного делителя напряжения служит стабилитрон.

1077532

Изобретение относится к области электротехники, в частности к технике релейной защиты, и может быть использовано при построении зацит линий, блоков генератор-трансформатор, шин и т.д.

Известны и широко используются устройства для релейной защиты, содержащие по крайней мере одну цепь из катушки реле, соединенной непосредственно с одним полюсом и через кабель связи и контакты внешнего коммутационного устройства — с другим полюсом источника оперативного постоянного тока (1) .

Основным недостатком этих устройств, имеющих однополюсный разрыв цепи, является воэможность срабатывания реле при замыканиях на землю жилы соединительного кабеля, что обусловлено наличием связи с землей в устройстве контроля изоляции, подключенном к источнику оперативного постоянного тока j2j .

Для отстройки от ложных срабаты- 2 ваний логического реле в указанном режиме в схему устройства вводят регулируемый или подстроечный элемент (например, резистор) для выполнения условия: ЗО

15 . 7 0,7 ном, где U o и U p — соответственно номинальное напряжение источника оперативного постоянного тока и напряжение на зажимах цепи, необходимое для срабатывания реле.

Известно устройство для релейной защить1, включающее цепь логического реле, соединенную с обеих сторон с 4р полюсами источника оперативного тока через кабели связи и контакты внешнего коммутационного устройства f3) .

Данное устройство принципиально 45 отстроено от ложных срабатываний при возникновении замыкания на землю одной из жил кабеля связи. Недостатком его является сложность и дороговизна, обусловленные необходимостью иметь два канала связи между катушкой реле и внешним коммутационным устройством. Существенным недостат-. ком устройства с двухполюсным разрывом цепи является отсутствие контроля состояния изоляции цепи реле f4), Наиболее близким по технической сущности является устройство для ре5

20 лейной защиты, содержащее Но крайней мере одну цепь из катушки реле, соединенной через резистор с одним полюсом и через кабель связи и контакты внешнего коммутационного устройства — с другим полюсом источника. оперативного постоянного тока r5j . Оно не может обеспечить надежную работу реле при снижениях напряжения оперативного постоянного тока, поскольку условие правильного функционирования реле: 0,70qoM 0ñð" 0 8U нощ является весьма жестким и невыполнимым для рассматриваемой цели при учете изменения температуры окружающей среды.

Цель изобретения — повышение надежности работы устройства путем обеспечения его отстройки от режима повреждения изоляции цепей оперативного тока и сохранения возможности автоматического контроля исправности изоляции цепей оперативного тока.

Цель достигается тем, что в устройство для защиты электроустановки от ненормального режима работы, содержащее пусковой блок с контактом, исполнительный блок с контактом в выходной цепи устройства и с катушкой реле, первый резистор и источник оперативного тока с положительным и отрицательным полюсами, причем контакт пускового блока, катушка реле исполнительного блока и первый резистор образуют последовательную цепь между полюсами источника оперативного тока, дополнительно введены делитель напряжения, одно плечо которого образовано упомянутым первым резистором, второй резистор, включенный последовательно с упомянутым контактом пускового блока между полюсами источника оперативного тока, диод, через который упомянутая катушка реле исполнительного блока включена между выходом делителя напряжения и общей точкой соединения упомянутого контакта пускового блока и вновь введенного второго резистора, а вторым плечом вновь введенного делителя напряжения служит стабилитрон.

Электрическая схема устройства приведена на чертеже.

Устройство работает следующим образом.

При замыкании контакта пускового блока 1 обеспечивается подведение воздействующей величины к катушке

1077532

+ 40urv

Составитель В.Иолчанов

Редактор Л.Письман Техред М.Пароцай Коррек орректор Е. Рококо

Заказ 2775/1 Тираж 620 Подпис ное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4 реле исполнительного блока 2, и это реле срабатывает, замыкая свои контакты 3 в выходной цепи устройства.

При замыкании на землю в цепи оперативного тока, например в точке 4, по- g тенциал точки 5 делителя, одним плечом которого является первый резистор 6 и к которой подключена катушка реле исполнительного блока, оказывается выше потенциала земли и диод 7 10 оказывается включенным в непроводящем направлении, что обеспечивает не- срабатывание реле исполнительного блока.

Наличие стабилитрона 8 облегчает выбор параметров делителя напряжения, а благодаря второму резистору 9 обеспечивается возможность контроля изоляции цепей оперативного тока, чем н достигается положительный эффект применения данного устройства.
