Реферат



ОПРЫСКИВАТЕЛЬ, включающий резервуар для рабочего раствора, распыливающие органы и вентиляторное устройство , оглыча/оы{ыйся тем, что, с целью улучщения условий труда при заправке опрыскивателя пылевидными пестицидами путем обеспечения отсоса из резервуара воздуха и создания в нем пониженного давления , резервуар для рабочего раствора выполнен с двумя горловинами, расположенными в верхней его части по краям, при этом одна из горловин снабжена фильтром и соединена пневмопроводом с вентиляторным устройством. (Л Vj О)

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (я) А Ol М 700

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ

CO

С1

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3363508/30-15 (22) 04.12.81 (46) 07.03.84. Бюл. № 9 (72) Л. А. Михин (71) Всероссийский научно-исследовательский институт защиты растений (53) 632.982.1.05 (088.8) (56) 1. Шамаев Г. П. и др. Механизация защиты сельскохозяйственных культур от вредителей и болезней. М., «Колос», 1978, с. 5-106.

2. Авторское свидетельство СССР № 483971, кл. А 01 М 7/00, 1973 (прототип).,.SU„„1077607 A (54) (57) ОПРЫСКИВАТЕЛЬ, включающий резервуар для рабочего раствора, распыливающие органы и вентиляторное устройство, отличающийся тем, что, с целью улучшения условий труда при заправке опрыскивателя пылевидными пестицидами путем обеспечения отсоса из резервуара воздуха и создания в нем пониженного давления, резервуар для рабочего раствора выполнен с двумя горловинами, расположенными в верхней его части по краям, при этом одна из горловин снабжена фильтром и соединена пневмопроводом с вентиляторным устройством.

1077607

Составитель В. Солдатова

Техред И. Верес Корректор И. Эрдейи

Тираж 722 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор Т. Митейко

Заказ 802/1

Изобретение относится к сельскохозяйственному машиностроению и может быть применено в механизированной защите растений от вредных организмов.

Известны опрыскиватели (СВТ-1В, ОН400-3 и др.), включающие резервуар для рабочей жидкости с перемешивающим устройством, силовое оборудование, распыливающее и вентиляторное устройства (!).

Однако в данных опрыскивателях при приготовлении рабочих жидкостей непосредственно в резервуарах пылевидные (аэрируемые) и другие пестициды подают в резервуар вручную через имеющуюся в нем горловину. При этом вытесняемый пестицидами воздух выходит через ту же горловину наружу, увлекая за собой часть пылевидных частиц пестицидов, что ведет к загрязнению места заправки опрыскивателя и создает опасность для здоровья работающих.

Наиболее близким техническим решением к предлагаемому является опрыскиватель, включающий резервуар для рабочего раствора, распыливающие органы и вентиляторное устройство (21.

Однако в известном опрыскивателе вакуум создается в резервуаре во время его опорожнения и служит для лучшего перемешивания рабочей жидкости, обеспечивая барботирование воздуха, поступающего в резервуар через уравнительную трубку. Создание вакуума в резервуаре требует специального дискового распылителя и не может быть применено в других конструкциях.

Данное устройство также не предусматривает создания вакуума в резервуаре при заправке пылевидными пестицидами, так как в резервуаре имеется уравнительная трубка, отсутствует фильтр и недостаточная скорость отсоса воздуха.

Целью изобретения является улучшение условий труда при заправке опрыскивателя пылевидным и пести цида ми путем обеспечения отсоса из резервуара воздуха и создания в нем пониженного давления.

Поставленная цель достигается тем, что в опрыскивателе резервуар для рабочего раствора выполнен с двумя горловинами, расположенными в - верхней его части по краям,, при этом одна из горловин снабжена фильтром и соединена пневмоприводом с вентиляторным устройством.

10 l5

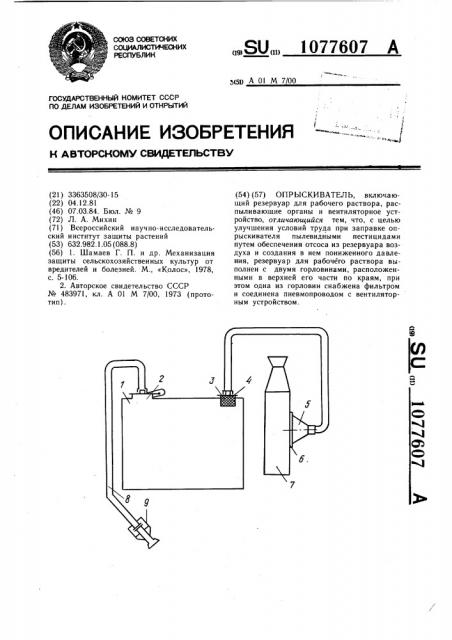

На чертеже представлен предлагаемый опрыскиватель„общий вид.

В верхней части резервуара 1 опрыскивателя выполнены две горловины, распололоженные в противоположных его сторонах. Первая горловина 2 служит для заправки пылевидными и прочими пестицидами, рабочей жидкостью и водой. Вторая горловина 3, снабженная фильтром 4, служит для сообщения резервуара посредством быстросъемного пневмопривода 5 с всасывающим соплом 6 вентиляторного устройства 7.

Опрыскиватель работает следующим образом.

Перед заправкой резервуара 1 пестицидам пневмопровод 5 соединяют с всасывающим соплом 6 вентиляторного устройства 7. Последний включают в работу при загрузке пестицидов через горловину 2.

Благодаря отсосу воздуха через горловину 3 и фильтр 4 в созданию в резервуаре

1 пониженного давления частицы (пара) пестициды увлекаются в резервуар и не попадают наружу. Если к заправочной горловине 2 подсоединить пневмопровод (резино-тканевый рукав) 8 с насадком 9, то пестициды из тары или дозирующих устройств можно подавать в резервуар методом пневмотранспорта. После окончания заправки пневмопровод 5 снимают с сопла 6

Перед заправкой резервуара 1 пестицидом пневмопровод 5 соединяют с всасывающим соплом 6 вентиляторного устройства

7, который включают в работу при загрузке пестицидов через горловину 2. При создании в резервуаре пониженного давления частицы и пары пестицидов не попа-дают наружу, так как исключается их выброс вместе с вытесняемым воздухом. Если к заправочной горловине 2 подсоединить пневмопровод (резино-тканевый рукав) 8 с насадком 9, то пестициды из тары или дозирующих устройств можно подавать в резервуар методом пневмотранспорта. После окончания заправки пневмопровод 5 отсодиняют от сопла 6.

Проведенные исследования во Всероссийском НИИ защиты растений позволяют сделать вывод, что предлагаемый опрыскиватель до минимума уменьшит опасность загрязнения места заправки и улучшит санитарно-гигиенические условия труда работающих.
