Подошва спортивной обуви
Иллюстрации
Реферат
ПОДОШВА СПОРТИВНОЙ ОБУВИ , содержащая эластичную пневматическую камеру, разделенную послойно перегородками на отсеки, сообщающиеся между собой отверстиями, верхний и нижний слои которой имеют соответственно выходной и входной каналы для сообщения с окружающей средой, отличающаяся тем, что, с целью повышения эффективности, тренировки , отверстия для сообщения отсеков один с другим и каналы для сообщения с окружающей средой имеют клапаны переменного сечения одностороннего действия. ч1 О 00
СООЗ СОВЕТСНИХ
СО1.1ИАЛИСТИЧЕСНИХ
РЕСПУБЛИК уд) А 63 В 25/10; А 43 В 7/06
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н ABT0PCHO5Nf СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 2779305/28-12 (22) 06.06.79. (46) 07.03.84. Бюл. № 9 (72) В. В. Ким (71) Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова (53) 796.022 (088.8) (56) 1, Патент США № 3716930, кл. А 43 В 7/06, 1973.
„„SU„„1077613 А (54) (57) ПОДОШВА СПОРТИВНОР1 ОБУВИ, содержащая эластичную пневматическую камеру, разделенную послойно перегородками на отсеки, сообщающиеся между собой отверстиями, верхний и нижний слои которой имеют соответственно выход. ной и входной каналы для сообщения с окружающей средой, отличающаяся тем, что, с целью повышения эффективности, тренировки, отверстия для сообщения отсеков один с другим и каналы для сообщения с окружающей средой имеют клапаны переменного сечения одностороннего действия.
1077513
СоставителЬ В. Буланов
Редактор А. Долинин Техред И. Верес Корректор О. Тигор
Заказ 807/2 Тираж 410 Подписное
ВНИИПИ Государственного комитета СССР но делам изобретений и оз крытий
1 i 3035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП сПатент», г. Ужгород, ул. Проектная, 4
Изобретение относится к физической культуре и спорту, в частности к спортивной обуви.
Известна подошва спортивной обуви, содержащая эластичную пневматическую камеру, разделенную послойно перегородками на отсеки, сообщающиеся между собой отверстиями, верхний и нижний слои которой имеют соответственно выходной и входной каналы для сообщения с окружающей средой 111.
Недостатком известной подошвы спортивной обуви является низкая эффективность тренировки.
Цель изобретения — повышение эффективности тренировки.
Цель достигается тем, что в подошве спортивной обуви, содержац/ей эластичную пневматическую камеру, разделенную послойно перегородками на отсеки, сообщающиеся между собой отверстиями, верхний и нижний слои которой имеют соответственно выходнсгй и входной каналы для сообщения с окружающей средой, отверстия для сообщения отсеков один с другим и каналы для сообщения с окружающей средой имеют каналы переменного сечения одностороннего действия.

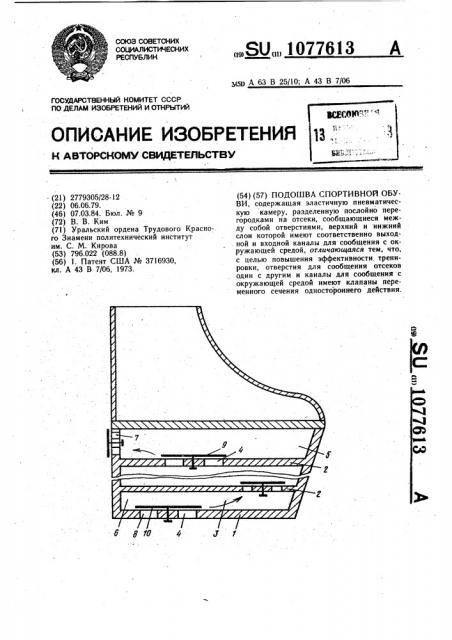

На чертеже представлена предлагаемая подошва.
Подошва спортивной обуви содержит эластичную пневматическую камеру 1, разделенную послойно перегородками 2 на отсеки 3, сообщающиеся между собой отвер.стиями 4, верхний 5 и нижний 6 слои которой имеют соответственно выходной ? и входной 8 каналы для сообщения с окружающей средой, при этом отверстия 4 для сообщения отсеков 3 один с другим и каналы 7,8 для сообщения с окружающей сре. дой имеют клапаны 9,10 переменного сечения одностороннего действия.
Тренировка с данной подошвой осуществляется следующим образом.
В нормальном состоянии без действия внешнего давления эластичная пневматическая камера 1 занимает положение, изображенное на чертеже.
Перед тренировкой данную подошву закрепляют на ноге спортсмена (последняя может быть выполнена заодно целое с обувью). После этого спортсмен может выполнять различные движения. Например, при беге при поднятии одной ноги воздух через входной канал 8 и отверстия 4 заполняет отсеки 3. При постановке данной ноги на площадь опоры и, следовательно, под действием внешнего давления воздух из отсеков 3 выходит,причем при соответствующем выборе размеров отверстий и каналов
7,8 можно получить такой момент, когда воздух находится только в верхнем 5 и нижнем б слоях. Нога смортсмеиа в данный момент находиться в неустойчивом положении например на «сыпучем грунте», что затрудняет хороший контакт с площадью опоры, из-за постоянного изгибания стопы ноги, чем и обеспечивается тренировка мышц и укрепление свода стопы.
