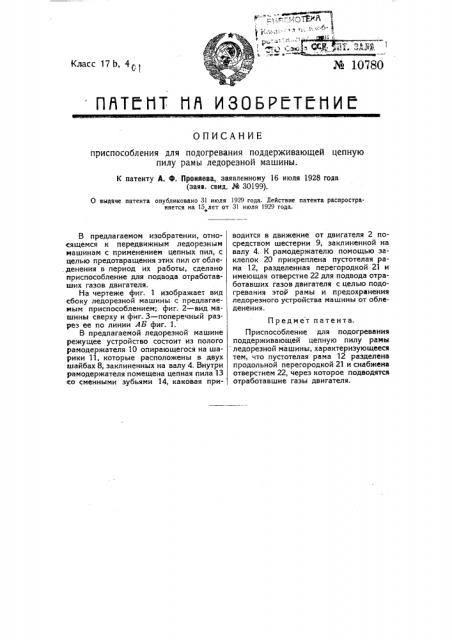

ОПИСАНИЕ приспособления для подогревания поддерживающей цепную пилу рамы ледорезной машины.

К патенту А. Ф. Проняева, заявленному 16 июля 1928 года (заяв. саид. М 30199).

0 выдаче патента опубликовано 31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.

В предлагаемом изобратении, относящемся к передвижным ледорезным машинам с применением цепных пил, с целью предотвращения этих пил от обле, денения в период их работы, сделано приспособление для подвода отработавших газов двигателя.

На чертеже фиг. 1 изображает вид сбоку ледорезной машины с предлагаемым приспособлением; фиг. 2 — вид машины сверху и фиг. 3 — поперечный разрез ее по линии АБ фиг. 1.

В предлагаемой ледорезной машине режущее устройство состоит из полого рамодержателя 10 опирающегося на шарики 11, которые расположены в двух шайбах 8, заклиненных на валу 4. Внутри рамодержателя помещена цепная пила 13 со сменными зубьями 14, каковая приводится в движение от двигателя 2 посредством шестерни 9, заклиненной на валу 4. К рамодержателю помощью заклепок 20 прикреплена пустотелая рама 12, разделенная перегородкой 21 и имеющая отверстие 22 для подвода отработавших газов двигателя с целью подогревания этой рамы и предохранения ледорезного устройства машины от обледенения.

Предмет патента.

Приспособление для подогревания поддерживающей цепную пилу рамы ледорезной машины, характеризующееся тем, что пустотелая рама 12 разделена продольной перегородкой 21 и снабжена отверстием 22, через которое подводятся отработавшие газы двигателя.
