УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ПОЛОСТЕЙ В БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЯХ по авт. св. № 791865, отличающееся тем, что, с целью облегчения извлечения, оно снабжено обоймой , соединенной посредством стяжки с клиновой вставкой, а клиновые распорки выполнены с отогнуть1ми концами, взаимодействующими с обоймон . i (Л 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ую Е 04 G 15 06 В 28 В 7 30

ОПИСАНИЕ ИЗОБРЕТЕНИЯ; ":

М. АВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ I$, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 791865 (21) 2952483/29-33 (22) 04.07.80 (46) 07.03.84. Бюл. № 9 (72) И. М. Фрейман (71) Всесоюзный ордена Трудового Красного Знамени научно-исследовательский институт гидротехники им. Б. Е. Веденеева (53) 666.97.033 (088. 8) (56) 1. Авторское свидетельство СССР № 791865, кл. Е 04 G 15/06, 1979.

„„SU„„1078011 А (54) (57) УСТРОЙСТВО ДЛЯ ОБРАЗОВАНИЯ ПОЛОСТЕЙ В БЕТОННЫХ И ЖЕЛЕЗОБЕТОННЫХ ИЗДЕЛИЯХ по авт. св. № 791865, отличающееся тем, что, с целью облегчения извлечения, оно снабжено обоймой, соединенной посредством винтовой стяжки с клиновой вставкой, а клиновые распорки выполнены с отогнутыми концами, взаимодействующими с обоймой.

Изобретение относится к строительству, По основному авт. св. № 791865 известно устройство для образования полостей в бетонных и железобетонных изделиях, включающее оголовок и опалубочные щиты с клиновыми распорками, клиновой вставкой и винтовой парой, причем гайка винтовой пары закреплена на оголовке, а винт подвижно соединен с клиновой вставкой (! j.

Однако известное устройство требует повышенных трудозатрат при его извлечении.

Целью изобретения является облегчение извлечения устройства из изделия.

Поставленная цель достигается тем, что устройство для образования полостей в бетонных и железобетонных изделиях, вклю- 15 чающее оголовок и опалубочные щиты с клиновыми распорками, клиновой вставкой и винтовой парой, снабжено обоймой, соединенной посредством винтовой стяжки с клиновой вставкой, а клиновые распорки выполнены с отогнутыми концами, взаимодействующими с обоймой.

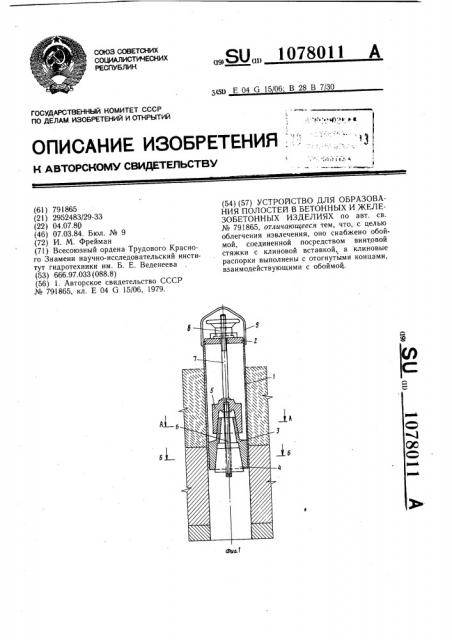

На фиг. 1 представлено предлагаемое устройство, продольный- разрез; на фиг. 2 сечение А — А на фиг. 1; на фиг. 3 — сече- 25 ние Б — E на фиг. 1.

Устройство состоит из опалубки 1 замкнутого контура, закрепленной в верхней части на оголовке 2 и разъединенной в нижней части на отдельные секции, к которым изнутри крепятся клиновые распорки 3, взаимо- ЗО действующие с распорно-сжимающим устройством, которое в свою очередь, состоит из распорной клиновой вставки 4 и обоймы 5, имеющих одинаковый угол конусности и соединенных с помощью винтовой стяжки 6.

Распорно-сжимающее устройство установлено с возможностью перемещения посредством винтовой пары, винт 7 которой соединен с распорно-сжимающим устройством, а гайка 8 подвижно закреплена на оголовке 2.

Устройство снабжено петлями 9 для подвешивания его на крюке грузоподъемного механизма (не показан). Размеры устройства определяются необходимыми размерами полости в сооружении и высотой яруса бетонирования.

Устройство работают слвдующим образом.

Для производства работ устройство подвешивают за петлю к крюку грузоподъемного механизма. ри установке устройства его нижняя часть (в зоне разьединенных секций) на высоту, приблизительно равную 1/4 полной высоты опалубки 1 заклинивается в ранее забетонированном блоке. При этом распорно-сжимающее устройство с помощью винтовой пары перемещается вверх, створки нижней части опалубки принимают вертикальное положение и прижимаются к поверхности бетона.

По окончании бетонирования винт 7 перемещается вниз, при этом распорная вставка выходит из соединения с клиновыми распорками 3, а сжимающая обойма 5 сводит распорки 3 внутрь, отрывает секции l опалубки от бетона.

Применение предлагаемого устройства обеспечивает снижение трудозатрат при изготовлении изделий с пустотами.
