Стенд для испытаний насосов

Стенд для испытаний насосов

Иллюстрации

Показать все

Реферат



СТЕНД ДЛЯ ИСПЫТАНИЙ НАСОСОВ , содержащий расходную емкость. связанную с испытуемым насосом посредством всасывающего и нагнетательного трубопроводов , последний из которых снабжен нагрузочным устройством, и изогнутый подвижный патрубок, связанный с приводом, телескопически соединенный с одним из трубопроводов и установленный в емкости с возможностью поворота его кондевого участка в вертикальной плоскости, отличающийся тем, что, с целью повышения точности испытаний и надежности работы стенда, подвижный патрубок соединен с нагнетательным трубопроводом.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

>m F 04 В 51/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3420920/25-06 (22) 12.04.82 (46) 07.03.84. Бюл. № 9 (72) А. А. Гущин (71) Ярославский ордена Ленина и ордена

Октябрьской Революции моторный завод (53) 621.671 (088.8) (56) 1. Шкундин Б. М. Землесосные снаряды. М., «Энергия», 1973, с. 105, фиг. 8.24.

2. Авторское свидетельство СССР № 565976, кл. G 01 М 7/00, 1975. (54) (57) СТЕНД ДЛЯ ИСПЫТАНИЙ НАСОСОВ, содержащий расходную емкость, „„SU„„1078130 A связанную с испытуемым насосом посредством всасывающего и нагнетательного трубопроводов, последний из которых снабжен нагрузочным устройством, и изогнутый под. вижный патрубок, связанный с приводом, телескопически соединенный с одним из трубопроводов и установленный в емкости с возможностью поворота его концевого участка в вертикальной плоскости, отличающийся тем, что, с целью повышения точности испытаний и надежности работы стенда, подвижный патрубок соединен с нагнетательным трубопроводом.

CO 3

Ы

1078130

Изобретение относится к гидромашиностроению и . ..ожет быть использовано для проведения гидравлических испытаний насосов.

Известен сгепд для испытаний насосов, содержа ции расходную емкость, связанную с испытуемым насосом посредством всасывающего и нагнетательного трубопроводов, последний из которых снабжен нагрузочным устройством, и подвижный патрубок, связанный с приводом, соединенный с одним из трубопроводов и установленный в емкости с возможностью перемегцения его концевого участка в вертикальной плоскости (1).

Однако данный стенд имеет сложную конструкцию привода и не обеспечивает ис пытаний при повышенном давлении на входе в насос.

Наиболее близким к изобретению по технической сушности и достигаемому результату является стенд для испытаний насосов, содержащий расходную емкость, связанную с испытуемым насосом посредством всасывающего и нагнетательного трубопроводов, последний из которых снабжен нагрузочным устройством, и изогнутый подвижный патрубок, связанный с приводом, телескопически соединенный с одним из трубопроводов и установленный в емкости с возможностью поворота его концевого участка в вертикальной плоскости (2!.

Недостатками известного стенда являются низкая точность испытаний, обусловленная тем, что нагрузочное устройство не обеспечивает требуемой плавности изменения нагрузки на выходе насоса, а также недостаточно высока надежность работы стенда.

Целью изобретения является повышение точности испытаний и надежности работы стенда.

Поставленная цель достигается тем, что в стенде для испытаний насосов, содержашем расходную емкость, связанную с испытуемым насосом посредством всасывающего и нагнетательного трубопроводов, последний из которых снабжен нагрузочным устройством, и изогнутый подвижный патрубок, связанный с приводом, телескопически соединенный с одним из трубопроводов и установленный в емкости с возможностью поворота его концевого участка в вертикальной плоскости, подвижный патрубок соединен с нагнетательным трубопроводом.

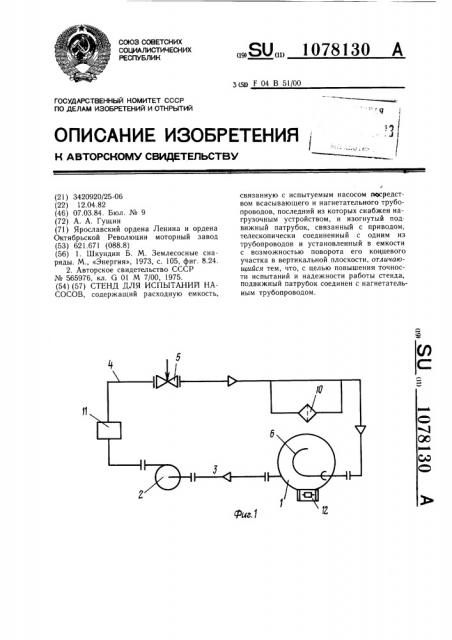

На фиг. 1 представлена схема стенда; на фиг. 2 — подивижный патрубок; на фиг. 3разрез А — А на фиг. 1.

Стенд для испытаний насосов (фиг. 1) содержит расходную емкость 1, связанную

1р с испытуемым насосом 2 посредством всасывающего 3 и нагнетательного 4 трубопроводов соответственно, последний из которых снабжен нагрузочным устройством 5. и изогнутый подвижный патрубок 6, связанный с приводом 7 телескопически соединенный с одним из трубопроводов и установленный в емкости 1 с возможностью поворота его концевого участка 8 в вертикальной плоскости, причем подвижный патрубок 6 соединен с нагнетательным трубопроводом 4.

Патрубок 6 связан с приводом 7 посредством вала 9, уплотненного в емкости 1.

Стенд содержит также фильтр 10, расходомер 11 и нагреватель 12.

Стенд работает следующим образом.

25 Запускают в работу насос 2 и с помощью нагрузочного устройства 5 осуществляют грубую установку требуемого режима по расходу и напору. Тонкую регулировку нагрузки на выходе из насоса осуществляют путем поворота приводом 7 через вал 9 изогнутого пажрубка 6. При этом изменяется относительное погружение выходного сечения патрубка 6 под уровень жидкости в емкости 1, что приводит к изменению гидравлического сопротивления трубопровода 4.

Таким образом, изогнутый патрубок 6 служит дополнительным нагрузочным устройством, имеюшим весьма высокую точность регулирования гидравлического сопротивления, что позволяет значительно по4р высить точность испытаний.

При испытаниях на жидкостях, склонных к парообразованию, например криогенных, применение изобретения позволяет избежать вскипания жидкости в нагрузочном устройстве 5 и попадания паров в насос 2, что повышает надежность работы стенда.

1078130

Составитель Г. Богомольский

Редактор П. Коссей Техред И. Верес Корректор В. Бутяга

Заказ 904/28 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., a. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
