1. ЦЕНТРОБЕЖНЫЙ ТУРБОНАСОС , содержащий корпус, соединенную с ним переднюю крышку, расположенное в корпусе рабочее колесо с лопатками, размещенными между передним и задним дисками , первый из которых со стороны крышкиснабжен удлиненной горловиной, имеющей входной участок, сопряженный с подводящим патрубком, вращающийся лопаточный венец приводной турбины и размещенный в корпусе направляющий аппарат с отводящими каналами, отличающийся тем, что, с целью повыщения КПД и улучшения напорно-расходных характеристик, он снабжен диафрагмой, размещенной в корпусе с образованием кольцевого сборника, охватывающей задний диск, контактирующей с крыщкой и снабженной со стороны последней торцовыми пазами, причем крышка имеет кольцевой бурт с прорезями, примыкающий к боковой поверхности диафрагмы в зоне пазов, отводящими каналами направляющего аппарата служат пазы диафрагмы и прорези кольцевого бурта, входной участок горловины выведен за пределы крыщки, а лопаточный венец установлен на последнем. 2. Турбонасос по п. 1, отличающийся тем, что в зоне сопряжения входного участка горловины с подводящим патрубком установлен гидрозатвор, выполненный в виде кожуха, закрепленного на патрубке и снабженного сливной гидролинией, н расположенного в кожухе дискового уплотнительного элемента, установленного на горловине , а в кожухе между уплотнительным элементом и патрубком установлена перегородка с винтовым уплотнением, охватываюс S щим входной участок горловины. Турбонасос по п. 1, отличающийся тем, (Л что, с целью повышения надежности и упрощения изготовления элементов рабочего колеса, лопатки закреплены на заднем диске , а передний диск снабжен прорезями для их размещения, причем диски связаны между собой при помощи торсионной тяги и между ними расположен плавающий распорный элемент. 4. Турбонасос по пп. 1 и 3, отличающийоо ся тем, что входные кромки двух диаметрально расположенных лопаток расположены по оси рабочего колеса. оо ел

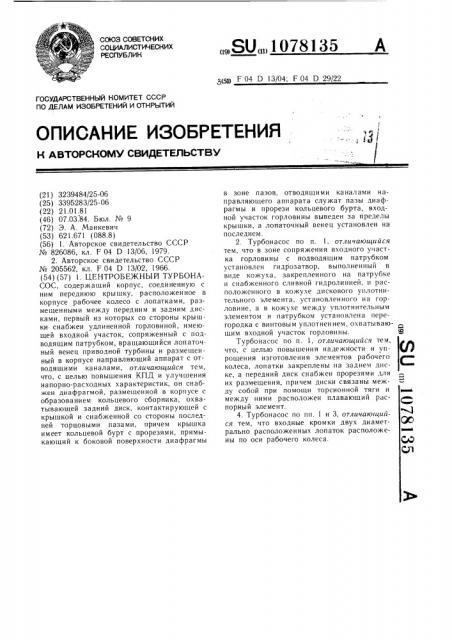

СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИК
„„SU„„1078135
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К ABTOPCHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3239484/25-06 (25) 3395283/25-06 (22) 21.01.81 (46) 07.03.84. Бюл. № 9 (72) Э. А. Манкевич (53) 621.671 (088.8) (56) 1. Авторское свидетельство СССР № 826086, кл. F 04 D 13/06, 1979.
2. Авторское свидетельство СССР № 205562, кл. F 04 D 13/02, 1966. (54) (57) 1. ЦЕНТРОБЕ)КНЫЙ ТУРБОНАСОС, содержащий корпус, соединенную с ним переднюю крышку, расположенное в корпусе рабочее колесо с лопатками, размещенными между передним и задним дисками, первый из которых со стороны крышки снабжен удлиненной горловиной, имеющей входной участок, сопряженный с подводящим патрубком, вращающийся лопаточный венец приводной турбины и размещенный в корпусе направляющий аппарат с отводящими каналами, отличающийся тем, что, с целью повышения КПД и улучшения напорно-расходных характеристик, он снабжен диафрагмой, размещенной в корпусе с образованием кольцевого сборника, охватывающей задний диск, контактирующей с крышкой и снабженной со стороны последней торцовыми паза ми, причем крышка имеет кольцевой бурт с прорезями, примыкающий к боковой поверхности диафрагмы
3(5D F 04 D 13/04; F 04 D 29/22 в зоне пазов, отводящими каналами направляющего аппарата служат пазы диафрагмы и прорези кольцевого бурта, входной участок горловины выведен за пределы крышки, а лопаточный венец установлен на последнем.
2. Турбонасос по п. 1, отличающийся тем, что в зоне сопряжения входного участка горловины с подводящим патрубком установлен гидрозатвор, выполненный в виде кожуха, закрепленного на патрубке и снабженного сливной гидролинией, и расположенного в кожухе дискового уплотнительного элемента, установленного на горловине, а в кожухе между уплотннтельным элементом и патрубком установлена перегородка с винтовым уплотнением, охватываю щим входной участок горловины.
Турбонасос по п. 1, отличающиася тем, что, с целью повышения надежности и упрощения изготовления элементов рабочего колеса, лопатки закреплены на заднем диске, а передний диск снабжен прорезями для их размещения, причем диски связаны между собой при помощи торсионной тяги и между ними расположен плавающий распорный элемент.
4. Турбонасос по пп. 1 и 3, отличающийся тем, что входные кромки двух диаметрально расположенных лопаток расположены по оси рабочего колеса.
1078135
Изобретение относится к гидромашиностроению и может быть использовано в конструкциях высокооборотных центробежных турбонасосов.
Известен турбонасос, содержащий корпус, расположенное в нем рабочее колесо с лопатками, размещенными между передним и задним дисками, первый из которых снабжен удлиненной горловиной, имеющей входной участок, сопряженный с подводящим патрубком (1).
Недостатком данного насоса является невозможность обеспечения высокой скорости вращения рабочего колеса.
Наиболее близким к изобретению по технической сущности и достигаемому результату является центробежный турбонасос, содержащий корпус, соединенную с ним переднюю крышку, расположенное в корпусе рабочее колесо с лопатками, размещенными между передним и задним дисками, первый из которых со стороны крышки снабжен удлиненной горловиной, и меющей входной участок, сопряженный с подводящим патрубком, вращающийся лопаточный венец приводной турбины и размещенный в корпусе направляющий аппарат с отводящими каналами (2).
Однако известный турбонасос не обеспечивает достаточно высокого КПД и имеет низкие напорно-расходные характеристики.
Кроме того, при высоких скоростях вращения рабочее колесо имеет низкую надежность и сложно в изготовлении.
Целью изобретения является повышение
КПД и улучшение напорно-расходных характеристик турбонасоса.
Поставленная цель достигается тем, что в центробежный турбонасос, содержащий корпус, соединенную с ним переднюю крышку, расположенное в корпусе рабочее колесо с лопатками, размещенными между передним и задним дисками, первый из которых со стороны крышки снабжен удлиненной горловиной, имеющей входной участок, сопряженный с подводящим патрубком, вращающийся лопаточный венец приводной турбины и размещенный в корпусе направляющий аппарат с отводящими каналами, дополнительно снабжен диафрагмой, размещенной в корпусе с образованием кольцевого сборника, охватывающей задний диск, контактирующей с крышкой и снабженной со стороны последней торцовыми пазами, причем крышка имеет кольцевой бурт с прорезями, примыкающий к боковой поверхности диафрагмы в зоне пазов, отводящими каналами направляющего аппарата служат пазы диафрагмы и прорези кольцевого бурта, входной участок горловины выведен за пределы крышки, а лопаточный венец турбины установлен на последнем.
Кроме того, в зоне сопряжения входного участка горловины с подводящим патруб5
55 ком установлен гидрозатвор, выполненный в виде кожуха, закрепленного на патрубке и снабженного сливной гидролинией, и расположенного в кожухе дискового уплотнительного элемента, установленного на горловине, а в кожухе между уплотнительным элементом и патрубком установлена перегородка с винтовым уплотнением, охватывающим входной участок горловины.
Кроме того, с целью повышения надежности и упрощения изготовления элементов рабочего колеса, лопатки закреплены на заднем диске, а передний диск снабжен прорезями для их размещения, причем диски связаны между собой при помощи торсионной тяги и между ними расположен плавающий распорный элемент.
Входные кромки двух диаметрально расположенных лопаток могут быть расположены по оси рабочего колеса.
На фиг. 1 представлен центробежный турбонасос; продольный разрез; на фиг. 2— сечение А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 1; на фиг. 4 — сечение
 — В на фиг. 2; на фиг. 5 — сечение à — Г на фиг. 4.
Центробежный турбонасос (фиг. 1), содержит корпус 1, соединенную с ним переднюю крышку 2, расположенное в корпусе 1 рабочее колесо 3 с лопатками 4, размещенными между передним 5 и задним 6 дисками, соответственно, первый из которых со стороны крышки 2 снабжен удлиненной горловиной 7, имеющей входной участок 8, сопряженный с подводящим патрубком 9, вращающийся лопаточный венец 10 приводной турбины 11 и размещенный в корпусе 1 направляющий аппарат 12 с отводящими каналами 13.
Турбонасос снабжен диафрагмой 14, размещенной в корпусе 1 с образованием кольцевого сборника 15, охватывающей задний диск 6, контактирующий с крышкой 2 и снабженной со стороны последней торцовыми пазами 16, причем крышка 2 имеет кольцевой бурт 17 с прорезями 18, примыкающими к боковой поверхности 19 диафрагмы 14 в зоне пазов 16, отводящими каналами 13 направляющего аппарата 12 служат пазы 16 диафрагмы 14 и прорези 18 кольцевого бурта 17, входной участок 8 горловины 7 выведен за пределы крышки 2, а лопаточный венец 10 турбины 11 установлен на последнем.
В зоне сопряжения входного участка 8 горловины 7 с подводящим патрубком 9 установлен гидрозатвор, выполненный в виде кожуха 20, закрепленного на патрубке 9 и снабженного сливной гидролинией 21, и расположенного в кожухе 20 дискового уплотнительного элемента 22, установленного на горловине 7, а в кожухе 20 между уплотнительным элементом 22 и патрубком 9 установлена перегородка 23 с винтовым v(11078135 лотнением 24, охватывающим входной участок 8 горловины 7.
Лопатки 4 закреплены на заднем диске 6, а передний диск 5 снабжен прорезями 25 для их размещения, причем диски 5 и 6 свя5 заны между собои при помощи торсионной тяги 26 и между ними расположен плавающий распорный элемент 27.
Входные кромки 28 двух диаметрально расположенных лопаток 4 могут быть расположены по оси 0 — 0 рабочего колеса 3 (фиг. 2).
На переднем и заднем дисках 5 и 6 могут быть размещены лопатки 29 импеллерного уплотнения, а внутри входного участка 8 горловины 7 установлен предвключенный шнек 30.
Для установки рабочего колеса 3 в диафрагме 14 и передней крышке 2 могут быть использованы радиальные и упорные подшипники 31 и 32 соответственно, размещенные по обе- стороны колеса 3. 20
Сверху на крышке 2 может быть установлена тренога 33, предназначенная для закрепления кольцевого трубопровода 34 с соплами 35 для подвода рабочего тела к лопаточному венцу 10 турбины 11.
Корпус 1, передняя крышка 2 и тренога 33 могут быть скреплены, например, посредством клинового разъемного хомута 36.
На периферии дисков 5 и 6 рабочего колеса 3 может быть выполнена обмотка 37 из предварительно напряженной высокопрочной ленты или проволоки (фиг. 4).
На поверхностях крышки 2 и диафрагмы 14, обращенных к периферийным участкам дисков 5 и 6 рабочего колеса 3 и образующих с ними щелевые уплотнения 38 и 39, могут быть выполнены канавки 40 и 41 3s соответст вен но (ф и г. 4 и 5) .
Центробежный турбонасос работает следующим образом.
Рабочее тело высокого давления подается по кольцевому трубопроводу 34 через сопла 35 к лопаточному венцу 10 турбины 11, который приводит во вращение рабочее колесо 3.
Перекачиваемая жидкость поступает на предвключенный шнек 30, а затея лопатками 4 рабочего колеса 3 подается в отводящие каналы 13 направляющего аппарата 12 и кольцевой сборник 15, где происходит преобразование скоростного потока, приображенного жидкостью, в давление.
С повышенным давлением жидкость подается потребителю.
Поскольку область слива турбины l отделена от кольцевого сборника 15, то обеспечивается существенное повышение КПД.
Гидрозатвор препятствует попаданию рабочего тела турбины 11 в горловиуну 7 рабочего колеса 3, утечкам перекачиваемой жидкости в противоположном направлении с помощью дискового уплотнительного элемента 22 и винтового уплотнения 24 соответственно. Утечки рабочего тела и перекачиваемой жидкости накапливаются внутри кожуха 20 и отводятся по сливной гидролинии 21 в дренаж.
Выполнение рабочего колеса 3 из двух разъемных дисков 5 и 6, связанных между собой посредством тяги 26, обеспечивает упрощение его изготовления и повышает надежность за счет лучшей центровки колеса 3 в подшипниках 31 и 32 и уменьшения осевых сил, а расположение входных кромок 28 двух диаметрально расположенных лопаток 4 по оси колеса 3 позволяет улучшить условия входа потока на лопатки 4 за распорным элементом 27. 78!35
