Изобретение относится к вакуумной технике, в частности к устройствам для плавной регулировки потока газа низкого давления.

Известен металлический игольчатый натекатель, содержащий корпус, внутри которого размещен клапан, выполненный в виде иглы конической формы, седло, в центре которого выполнено отверстие диаметром меньшим максимального диаметра конической иглы,и механизм перемещения (1).

Недостатком данного устройства является нестабильность величины натекания, вызванная несоосностью иглы клапана и отверстия седла.

Кроме того, при использовании клапана-натекателя как запорного или при установке небольших величин натекания происходит заклинивание иглы в седле, что вызывает быстрый износ седла и затрудняет плавную регулировку потока.

Известен клапан-натекатель, содержащий корпус с присоединительными фланцами, внутри которого герметично закреплено седло и механизм перемещения запорного органа Г2 3Недостатками известного решения являются ненадежность и недолговечность клапана-натекателя при использовании его как запорного клапана, а также значительное изменение величины натекания при изменении температуры окружающей среды.

Ненадежность заключена в том, что в конструкции отсутствует фиксирование запертого положения.

Цель изобретения, — повышение надежности и долговечности клапана-натекателя при работе в режиме запирания.

Укаэанная цель достигается тем, что в клапане-натекателе, содержащем корпус с присоединительными фланцами, внутри которого герметично закреплено седло и размещен механизм перемещения запорногo ор гана, механизм перемещения выпол.— нен в виде пары винт-гайка со смеценными осями, снабженной механизмом фиксации предельных положений винта относительно гайки и предохранительной втулкой, установленной коаксиально винту, контактирующей с запорным органом и поджатой к нему.

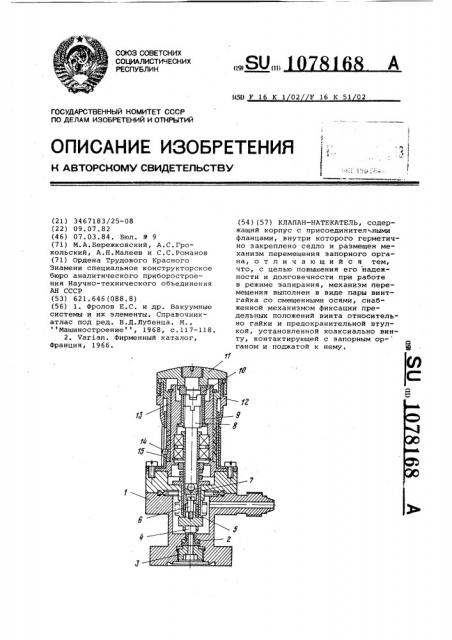

На чертеже изображен клапан-натекатель, продольный разрез.

В корпусе 1 установлено седло 2, поджатое реэьбовой втулкой 3. Клапан запорного органа 4 установлен в подвижной части механизма эапирания, которая состоит из прорезной предохранительной втулки 5, пожатой винтом 6 до усилия уплотнения, шарика 7 и винта 8 механизма перемещения, установленного в шарикоподшипниках коаксиально втулке 5. Винт опирается на гайку 9 механизма перемещения, установленную с эксцентриситетом относительно винта 8, S связанную посредством вкладыша 10 и накидной гайки 11 с лимбом 12 и ограниченную во вращении механизмом фиксации предельных положений, выполненным в виде винтовой канавки втулки 13, ограничительного шарика 14 и паза втулки 15, закрепленной на корпусе 1.

Устройство работает следующим образом.

При вращении накидной гайки 11 лимб 12, втулка 13, вкладыш 10 и гайка 9 вращаются совместно. Винт 8, вращаясь одновременно с гайкой 9 отстает от последней по углу поворота за счет наличия эксцентриситета между осями вращения. 3а счет этого отставания происходит осевое перемещение винта.

Перемещение винта 8 определяется из выражения

2е

h = — t n

D ! где h — осевое перемещение винта 8;

D — средний диаметр резьбы гайки 6;

e — эксцентриситет; шаг резьбы; количество оборотов гайки 6.

Перемещение винта 8 через шарик 7 передается втулке 5, которая имеет прорези перпендикулярные оси перемещения, поджатой к запорному органу 4 винтом 6 с усилием, близ4О ким к усилию запирания клапананатекателя. Усилие определяется из соотношения где Р— усилие эапирания;

fd )- предел текучести материала седла 2;

F — площадь смятия седла 2 запорного органа 4.

Это максимальное усилие, которое можно приложить к запорному орга ну 4, закрепленному во втулке 5 для запирания клапана-натекателя беэ разрушения седла 2. Седло 2 герметично с помощью резьбовой втул55 ки 3 закреплено в корпусе 1. Вращение гайки 6 ограничено шариком 14, перемещающимся в винтовой канавке втулки 13, жестко связанной с лимбом 12, и в пазу втулки 15, закреп6ц ленной на корпусе 1 клапана-натекателя.

Винтовая канавка втулки 13 имеет ограничительные упоры. Шарик 14 одновременно служит индикатором количества оборотов лимба 12.
