Устройство для измерения расхода факельных газов

Устройство для измерения расхода факельных газов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ФАКЕЛЬНЫХ ГАЗОВ, содержащее источники сброса газов, факельный трубопровод, байпасную трубу с установленным на ней сужающим устройством дроссельного расходомера и факел, отличающееся тем, что, с целью повышения точности и чувствительности измерения, а также снижения расхода водяного пара на бездымное горение факела, оно снабжено расположенным в нижней части факела гидрозатвором, в который на разную глубину введены выходные концы факельного трубопровода и байпасной трубы, при этом разность между глубинами погружения концов факельного трубопровода и байпасной трубы больше, чем отношение сопротивления байпасной трубы с сужающим устройством к удельному весу жидкости гидроза (Л твора. 00 ;о 00

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1078198 A зцв F 23 7/06; G 01 F 3/22

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

Ф " " ° М э л g

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

4 1 иь;sii л а (21) 3493600/29-33 (22) 20.09.82 (46) 07.03.84. Бюл. № 9 (72) Ю. А. Брускин, Л. М. Шиб, В. Н. Немчинов и В. В. Горохов (71) Горьковский государственный институт по проектированию предприятий нефтеперерабатывающей и нефтехимической промышленности (53) 628.54 (088.8) (56) 1. Стрижевский И. И., Эльпатанов А. И.

Факельные установки, М., «Химия», 1979, с. 114.

2. Муниров Ю. М., Хасанов А. Л., Сигнализатор сброса газа на факел. — Реф. сб.

«Автоматизация и контрольно- измерительные приборы», М., ЦНИИТЭнефтехим, 1975, № 11, с. 23-25 (прототип).

Н А ВТОРСКОМ,Ф СВИДЕТЕЛЬСТВУ (54) (57) УСТРОЙСТВО ДЛЯ ИЗМЕРЕНИЯ РАСХОДА ФАКЕЛЬНЫХ ГАЗОВ, содержащее источники сброса газов, факельный трубопровод, байпасную трубу с установленным на ней сужающим устройством дроссельного расходомера и факел, отличающееся тем, что, с целью повышения точности и чувствительности измерения, а также снижения расхода водяного пара на бездымное горение факела, оно снабжено расположенным в нижней части факела гидрозатвором, в который на разную глубину введены выходные концы факельного трубопровода и байпасной трубы, при этом разность между глубинами погружения концов факельного трубопровода и байпасной трубы больше, чем отношение сопротивления байпасной трубы с сужающим устрой- Е ством к удельному весу жидкости гидрозат вора.

1078198

Изобретение относится к устройствам для измерения расхода факельных газов и может быть использовано на факельных установках нефтеперерабатывающей, нефтехимической и химической промышленности.

На химических и нефтеперерабатывающих заводах образуется большое количество факельных газов, расход которых колеблется в широких пределах. В нормальных условиях эксплуатации факела на нем сжигаются отдувочные газы, газы, поступающие через неилотности арматуры и предохранительных клапанов и т.д. Количество

10 этих газов относительно невелико и для большинства факелов не превышает 1 — 5 туч.

В то же время аварийные выбросы технологических установок исчисляются сотнями тонн в час. Поэтому задача измерения расхода факельных газов является довольно трудной. В то же время измерение рас15 хода факельных газов крайне необходимо

20 как с точки зрения учета, в том числе для расчета загрязнений воздушной среды, так и - точки зрения экономии водяного пара, подаваемого на бездымное сжигание газов.

Известно устройство для измерения расхода факельных газов, содержащее пневмометрические трубки, установленные на факельном трубопроводе, дифманометр

ДМПК-4 и реле защиты РЗ-3 (1).

Недостатками этого устройства являются низкие точность и чувствительность измерения, поскольку напор, создаваемый

IIHI..IIìoìåTðè÷ccêoé трубкой, из-за низких

30 скоростей газа в факельном трубопроводе ири малых расходах не превышает 1 мм вод, ст.

Кроме того, система ие позволяет осуIIIåñ÷I>ëHï измерение расхода загрязненных и иолимеризующихся газов, а также газов, содержащих частички конденсата.

Наиболес близким к изобретению по технической сущности и достигаемому результату является устройство измерения расхо35

40 да факельных газов, содержащее источники сброса газов, факельный трубопровод, паралНедостатками устройства являются низкие точность и чувствительность измерения ири номинальных расходах, так как перепад давления в дроссельном устройстве не выше оиротивления факельного трубопровода, а последнее ири малых расходах не превышает долей мм вод. ст. Измерительный же прибор рассчитан на давление не менее

16 мм вод. ст. Низкая точность измерения расхода факельных газов ири номинальных расходах приводит к повышенному расходу водяного пара на бездымное горение факела, поскольку водяной пар в этом случае подается с большим избытком.

55 лельно которому установлена байпасная тру. ба, снабженная сужающим устройством дроссельного расходомера, и факел (2).

Цель изобретения — повышение точности и чувствительности измерения, а также снижение расхода водяного пара на бездымное горение факела.

Указанная цель достигается тем, что устройство для измерения расхода факельных газов, содержащее источники сброса газов, факельный трубопровод, байпасную трубу с установленным на ней сужающим устройством дроссельного расходомера и факел, снабжено расположенным в нижней части факела гидрозатвором, в который на разную глубину введены выходные концы факельного трубопровода и байпасной трубы, при этом разность между глубинами погружения концов факельного трубопровода и байпасной трубы больше, чем отношение сопротивления байпасной трубы с сужающим устройством к удельному весу жидкости гидрозатвора.

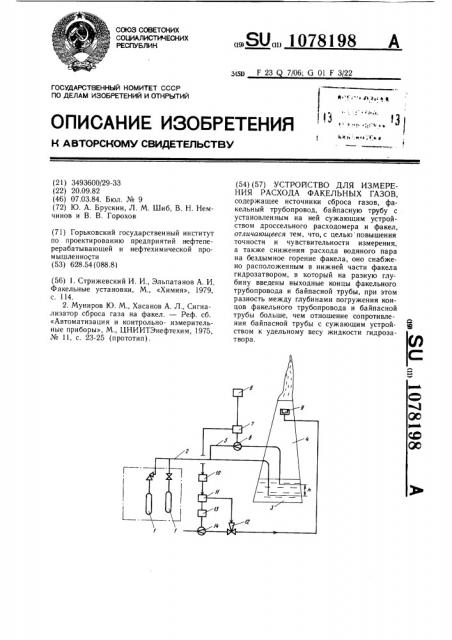

На чертеже схематично изображена система измерения расхода факельных газов.

Устройство состоит из аппаратов 1 (источников сброса газов), факельного трубопровода 2, выходной конец которого погружен в гидрозатвор 3, расположенный в нижней части факела 4. Параллельно факельному трубопроводу 2 проведена байиасная труба 5, »а которой установлено сужающее устройство 6, датчика 7 расхода (дроссельного расходомера), выходной сигнал которого используется для измерения расхода вторичным прибором 8 и программного регулирования подачи водяного пара в газостатический затвор 9 факела 4. Выходной конец байпасной трубы 5 введен в гидрозатвор 3, ири этом разность между глубинами погружения концов факельного трубопровода 2 и байпасной трубы 5 больше, чем отношение сопротивления байиасной трубы 5 с сужающим устройством 6 к удельному весу жидкости в гидрозатворе. Выход датчика

7 расхода связан через программный задатчик 10 с камерой задания регулятора 11 расхода, управляющего подачей водяного пара через клапан !2. Регулятор 11 расхода работает с датчиком 13 расхода водяного пара и сужающим устройством 14.

Устройство работает следующим образом.

Факельные газы из аппаратов 1 отводятся по факельному трубопроводу 2, опущенному в гидрозатвор 3 факела 4. Разность между глубинами погружения факельного трубопровода 2 и байпасной трубы 5 равна высоте h, что обеспечивает сопротивление гидрозатвор,з О, где $ — удельный вес жидкости гидрозатвора. При малых расходах факельного газа последний проходит по байпасной трубе 5 через сужающее устройство

6 датчика 7 расхода. Поскольку сопротивление гидрозатвора 3 выше, чем сопротивление байпасной трубы 5 (включая перепад давления в сужающем устройстве 6) проход газа по факельному трубопроводу 2 за1078198

3 крыт, датчик 7 расхода измеряет весь расход факельных газов при номинальном режиме. Выходной сигнал датчика 7 используется для измерения расхода вторичным прибором 8 и может быть использован для программного регулирования подачи водяного пара (на бездымное горение факела) в газостатический затвор 9 факела 4. При этом сигнал датчика 7 через программный задатчик 10 поступает в камеру задания

4 регулятора 11 расхода, управляющего подачей водяного пара через клапан 12. Регулятор 11 расхода работает с датчиком 13 расхода водяного пара и сужающим устройством 14.

Устройство обладает высокой точностью и чувствительностью измерения. Оно позволит измерять все количество факельных газов, а также снизить расход водяного пара на бездымное горение факела.
