Реферат



КАТОДНО-МОДУЛЯТОРНЫЙ УЗЕЛ KO/V ПЛAHAPHOЙ ЭЛЕКТРОННООПТИЧЕСКОЙ СИСТЕМЫ, содержащий модулятор чашечного типа, три расположенных в линию катода соосно отверстиям модулятора и держатель катодов, отличающийся тем, что, с целью упрощения сборки узла с возможностью его регенерации, держатель снабжен плоской пружиной П-образного про-филя , боковые части которой выполнены гофрированными с щагом, равным расстоянию между осями катодов, и выполнен в виде пластины с отверстиями, имеющей параллельные направляющие упоры, при этом боковые части пружины размещены в промежутке между Пластиной и упорами, а высота этого промежутка составляет 1/3-2/3 высоты гофров пружины в свободном состоянии . (О 00 4

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 1078491 (я) Н 01 J 1/20; Н 01 J 9 50

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц;," :К ABTQPCHOMV СВИДЕТЕЛЬСТВУ (2 ) 3488691/18-2

{22} 03.09.82 ,:!-6) 07.03.84. Бюл. ¹ 9 (72) E.. С. Гейзлер, В. И. Ивашкив, С. О. Копыстянский. В. В. Цыганенко и И. И. Шумик (53) 62! .385.832 (088.8) (56) !. Патент США ¹ 3883771, кл. 313-412, опублик. 1975.

2. П атснт Японии № 49-10185, кл. 99 E- 120.3 опублик. 1974 (прототип) . (54) (57) КАТОДНО-МОДУЛЯТОРНЫИ

УЗЕЛ КОМПЛАНАРНОЙ ЭЛЕКТРОННООПТИЧЕСКОИ СИСТЕМЫ, содержащий модулятор чашечного типа, три расположенных в линию катода соосно отверстиям модулятора и держатель катодов, отличающийся тем, что, с целью упрощения сборки узла с возможностью его регенерации, держатель снабжен плоской пружиной П-образного про-. филя, боковые части которой выполнены гофрированными с шагом, равным расстоянию между осями катодов, и выполнен в виде пластины с отверстиями, имеющей параллельные направляющие упоры, при этом боковые части пружины размещены в промежутке между пластиной и упорами, а высота этого промежутка составляет 1/3 — 2/3 высоты гофров пружины в свободном состоянии.

1078491

Недостатком такого решения является сложность сборки узла и невозможность замены катодов для повторного использования

ЭОС.

Цель изобретения — упрощение сбор- 25 ки узла с возможностью его регенерации.

Указанная цель достигается тем, что в

КМУ компланарной ЭОС, содержащем модулятор чашечного типа, три распооложенных в линию катода соосно отверстиям модулятора и держатель катодов, последний снабжен плоской пружиной П-образного профиля, боковые части которой выполнены гофрированными с шагом, равном расстоянию между осями катодов, и выполнен в виде пластины с отверстиями, ймеющей параллельные направляющие упоры, при этом боковые части пружины размещены в промежутке между пластиной и упорами, а высота этого промежутка составляет 1/3 — 2/3 высоты гофров пружины в свободном состоянии. 40

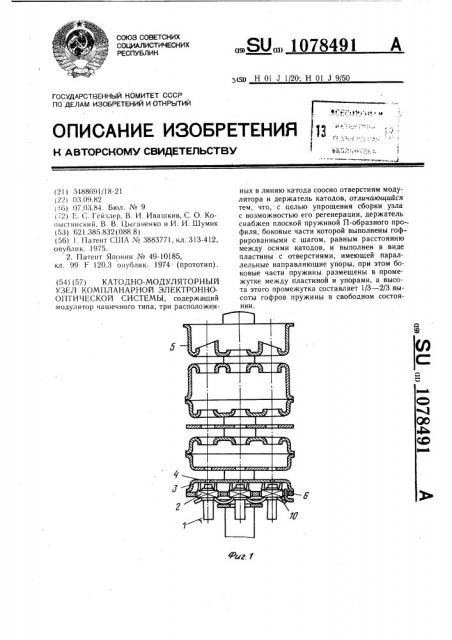

На фиг. 1 представлена общая схема

ЭОС; на фиг. 2 — пластина держателя катодов; на фиг. 3 и 4 — продольный разрез и вид пружины соответственно; на фиг. 5 и 6 — варианты конструкции направляющих

45 упоров на пластине держателя катодов.

Изобретение относится к электронной технике, в частности к конструкции и технологии электроннолучевых приборов, и может быть использовано в цветных кинескопах с компланарными электронно-оптическими системами (ЭОС) .

Известен катодно-модуляторный узел (КМУ) компланарной ЭОС, содержащий модулятор, три расположенных в линию катода и держатель катодов (1).

Основным недостатком указанного узла является невозможность повторного использования арматуры ЭОС.

Наиболее близким к предлагаемому является КМУ компланарной ЭОС, содержащий модулятор чашечного типа, три расположенных в линию катода соосно отверстиям модулятора и держатель катодов.

В известной конструкции держатель катодов выполнен в виде отдельной детали, внешний контур которой повторяет внутренний контур модулятора (2).

В состав ЭОС входит КМУ, включающий катоды 1, смонтированные на изоляторах 2, и модулятор 3 чашечного типа с отверстиями 4. Набор электродов 5 образует системы фокусировки и сведения электронных пучков. Держатель катодов выполнен в виде пластины 6 (фиг. 2) с отверстиями 7, крайние из которых могут быть снабжены выемками 8 на линии расположения катодов 1.

Пластина имеет технологические выступы 9 для закрепления в изоляторах ЭОС. Пружина 10 (фиг. 3 и 4) выполнена в виде плоско1О

2С

2 го П-образного профиля, боковые части 11 которой выполнены гофрированными для обеспечения ее упругости. Перемычка пружи ны 10 может иметь отогнутый выступ 12 для ее фиксации. Направляющие упорц. 13 могут быть выполнены в виде отдельных деталей 14 с Г-образными отогнутыми элементами (фиг. 5) или отформованы за одно целое с пластиной 6 в области ее перемычек 15.

Боковые поверхности упоров 13 служат направляющими для поджимной пружины 10

Высота боковых частей упоров должна быть меньше высоты гофров пружины 10 для того, чтобы гофры пружины сжимались и могли осуществлять прижим катодов 1 к модулятору 3. Экспериментально установлено, что высота боковых частей упоров промежутков между пластиной и упорами должна находиться в пределах 1/3 — 2/3 высоты гофров пружины 10 в свободном состоянии. Это обосновано необходимостью создания требуемого сжимающего усилия, которое обеспечивает плотный прижим катодов

1 с изоляторами 2 к дну чашки модулятора 3

Если указанная высота меньше 1/3 высоты гофров пружины,то возможна дефор-, мация рабочей поверхности дна чашки модулятора 3 за счет очень сильного сжатия пружины 10, что может привести к ухудшению параметров ЭОС, в частности, разрешающей способности. При высоте, большей 2/3, сжимающее усилие пружины IO недостаточно, и возможно смещение катодов.

Сборку арматуры ЭОС производят с помогцью специальной оправки следу.ощим образом.

На стеклянном изоляторе закрепляют электроды 5, обеспечивающие фокусировку и сведение электронных лучей, модулятор 3, пластины 6 с упорами 13. Затем в отверстия

7 пластины 6 вставляют катоды 1, смонтированные на изоляторах 2. Внешним механическим усилием вставляют поджимную пружину 10 в упоры 13, используя их боковые стороны в качестве направляющих. При этом пружину 10 размещают таким образом, чтобы выступ 12 (фиг. 3) был направлен к наружной плоскости пластины 6 для обеспечения его зацепления в выемке 8 (фиг. 2).

Пружину 10 перемещают в плоскости пластины 6 до зацепления выступа 12 с выемкой 8. После фиксации пружина 10 остается в сжатом состоянии и поэтому все элементы КМУ оказываются: под воздействием сжимающего усилия, что обеспечивает плотный прижим катодов 1, смонтированных на изоляторах 2, к дну модулятора 3.

При регенерации ЭОС замена катодов 1 осуществляется следующим образом.

Внешним механическим усилием, направленным перпендикулярно к плоскости пружины 10, выступ 12 выталкивается из выем 1078491

ЭУ7. E

Составитель В. Гаврюшин

Техред И. Верес Корректор М. Шароши

Тираж 683 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор А. Власенко

Заказ 974/46

3 ки 8, что позволяет свободно извлечь пружину из упора и освободить катоды 1 для их замены.

Таким образом, предлагаемое конструктивное выполнение деталей КМУ позволяет легко проводить его разборку и сборку, извлекать катоды в случае их повреждения для повторного использования арматуры

ЭОС, без ее деформирования.

Закрепление катодов при помощи поджимной пружины обеспечивает плотный прижим катодов, смонтированных на изоляторах, даже в слу ае теплового расширения деталей и наличия внешних механических воздействий, так как создаются условия для сохранения неизменным расстояния катодмодулятор, что обеспечивает минимальный разброс запирающего напряжения.
