Устройство для соединения проводов

Устройство для соединения проводов

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ ПРОВОДОВ, содержащее гидравлическое обжимное приспособление, сообщающееся через гидрорзопределитель посредством трубопровода с насос.ом, ; слив, дисковую пилу, установленную на поворотном рычаге, и имеющее приводные тиски, отличающееся тем, что, q целью повышения производительности, оно снабжено клапаном , выполненным в виде полого цилиндра с тремя отверстиями в стенк&х , и расположенным в его полости и выполненным в виде подпружиненного штока с кольцевым буртиком регулировочным элементе, один из концевых участков которого выполнен в форме конуса, а другой - сферическим , причем клапан сообщается посредствсмл указанных отверстий соответственно с гидрораспределителем , сливом и приводом тисков, а поворотный рычаг дисковой пилы в (Л рабочем состоянии опирается на сферический участок регулировочного с элемента.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

3(59 Н 01 Р 43/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H A8TOPGHOMV СВИДЕТЕЛЬСТВУ иг.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТКРЫТИЙ (21) 3509693/07

;(22) 11.11.82 (46) 07.03.84. Бюл. 9 9 (72) A.A.Кондрус, П.И.Полунин, А.В.Павлов и В.Ф.Епишин (71) Проектно-конструкторское бюро по механизации энергетического строительства и Волжское производственное опытно-техническое объединение

",Энерготехмаш" (53) 621. 315 (088. 8) (56) 1. Патент Франции Р 2237340, кл. Н 02 G 1/14, 1978, 2. "Энергетическое строительство", И., 1978, Р 6, с. 14. (54) (57 ) УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ

ПРОВОДОВ, содержащее гидравлическое обжимное приспособление, сообщающееся через гидрораспределитель посредством трубопровода с насосом, „.Я0„„1 078519 A слив, дисковую пилу, установленную на поворотном рычаге, и имеющее приводные тиски, о т л и ч а ю щ е— е с я тем, что, с целью повышения производительности, оно снабжено клапаном, выполненным в виде полого цилиндра с тремя отверстиями в стенках, и расположенным в его полости и выполненным в виде подпружиненного штока с кольцевым буртиком регулировочным элементом, один из концевых участков которого выполнен в форме конуса, а другой — сферическим, причем клапан сообщается посредством указанных отверстий соответственно с гидрораспределителем, сливом и приводом тисков, а

O поворотный рычаг дисковой пилы в рабочем состоянии опирается на сферический участок регулировочного элемента.. 1078519

Изобретение относится к электро„технике, а именно,к установкам для соединения проводов линий электро ередачи обжимом.

Известна установка для соединения проводов ЛЭП обжимом, содержащая обжимное устройство и режущий инструмент (13.

Недостатком данного устройства является то, что зажим проводов в тисках осуществляется вручную посредством винтовой передачи для

У каждого сечения провода необходимо применять соответствующие колодки в тисках, Наиболее близкой к предлагаемому устройству по технической сущности и достигаемому результату. является установка для соединения проводов ЛЭП обжимом, содержащая гидравлическое обжимное приспособление, сообщающееся через гидрораспределитель посредством трубопровода с насосом, слив, дисковую пилу, установленную на поворотном рычаге, и имеющее приводные тиски j2).

Недостатком известного устройства является то, что процесс зажатия провода в тисках.не автоматизирован и не,синхрониэирован с подводом к проводу дисковой пилы. Невозможно закреплять с заданным усилием провода различного сечения беэ их деформации и применения сменных ко-, лодок тисков.

Цель изобретения - повышение производительности устройства.

Поставленная цель достигается тем, что устройство для соединения проводов, содержащее гидравлическое обжимное приспособление, сообщающееся через гидрораспределитель посредством трубопровода с насосом, слив, дисковую пилу, установленную на поворотном рычаге, и имеющее приводные тиски, снабжено клапаном, выполненным в виде полого цилиндра с тремя отверстиями B стенках,.и расположенным в его полости и выполненным в виде подпружиненного штока с кольцевым буртиком регулировочным элементом, один из концевых участков которого выполнен в форме конуса, .а другой †сфериче,ским, причем клапан сообщается посредством указанных отверстий соответственно с гидрораспределителем, сливом и приводом тисков, а поворотный рычаг дисковой пилы в рабочем состоянии опирается на сфери ческий концевой участок регулировочного элемента.

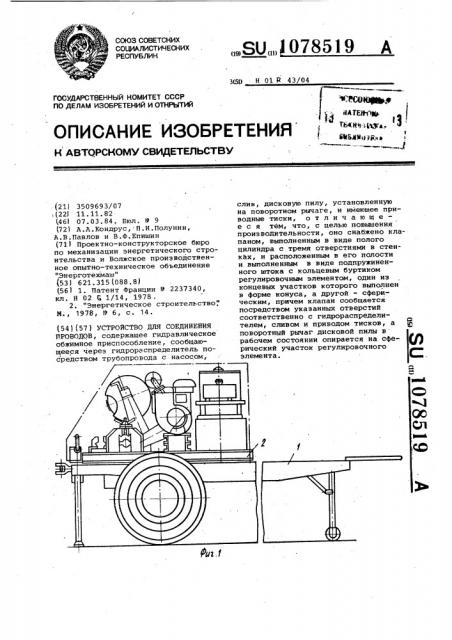

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2гидросхема .устройства; на фиг. 3 приводные тиски с приспособлением для разрезания провода.

Устройство для соединения проводов содержит одноосный прицеп

1 с установленной на ней рамкой 2, на которой смонтировано гидравлическое обжимное устройство 3, насос

4, трехпоэиционный гидрораслределитель 5 и тиски 6 для зажима обрабатываемого провода. Рабочая жидкость гидросистемы — масло. На раме 2 шарнирно укреплен поворотный рычаг

10 7, подпружиненный пружиной 8 и несущий дисковую пилу 9. Гидравлическое обжимное приспособление 3 сообщено с насосом 4 через гидрораспределитель 5. Привод тисков 6 вы>5 полнен в виде силового плунжерного цилиндра 10 с плунжером 11, подпружиненным пружиной 12. Тиски выполнены с неподвижной губкой 13 и подвижной губкой 14, закрепленной на плунжере 11 цилиндра. Цилиндр 10 снабжен клапаном 15, который выполнен с дросселирующим отверстием 16 и размещен между цилиндром 10 и гидрораспределителем 5.

Клапан 15 выполнен в виде полого цилиндра 17 с полостью 18, в которой . расположен регулировочный элемент

19, укрепленный на штоке 20. Один иэ концевых участков регулировочного элемента 19 выполнен в форме конуса 21 и подпружинен пружиной

22, образуя дросселирующее отверстие

16. Полость 18 клапана 15 сообщается с полостью 23 цилиндра 10 посредством трубопровода 24. Цилиндр

10 сообщен со сливом масла через дросселирующее отверстие 16 клапана 15 посредством трубопровода 25.

Гидрораспределитель 5 сообщен со сливом масла трубопроводом 26. На

40 поворотном рычаге 7, закрепленном на шарнире, установлен кулачок

28, осуществляющий кинематическую свяэь между. поворотным рычагом 7 и клапаном 15. В рабочем положении

45 при опускании дисковой пилы 9 на провод, зажатый в тисках 6, поворотный рычаг 7 опирается на кулачок

28. Насос 4 имеет привод в виде двигателя 29 внутреннего сгорания, установленного на раме 2.

Устройство для соединения проводов работает следующим образом.

При запуске двигателя 29 внутреннего сгорания гидрораспределитель 5 включен на нейтральное положение и масло по трубопроводу 26 идет на слив. Обрабатываемый провод, эакладывают в тиски 6. Гидрораспределитель 5 переключают на позицию привода тисков 6, масло от на60 соса 4 поступает через гидрараспределитель 5 в полость 18 клапана 15.

При этом регулировочный элемент 19 находится в правом положении (фиг.2) и закрывает вход в трубопровод 24.

При опускании поворотного рычага

1078519

7 с дисковой пилой 9 ка провод кулачок 28 опирается на шток 20 клапана 15 и отводит регулировочный элемент 19 в левое положение, тем самым открывая трубопровод 24, и масло поступает в полость 23 цилиндра 10. Частично масло из полос.-ти 18 через дросселирующее отверстие 16 и трубопровод 25 идет на слив, обеспечивая тем самым заданное давление в полости 23 цилиндра

10. Плунжер 11 вместе с закрепленной на ней губкой 14 перемещается влево (фиг. 2 ) и зажимает обрабатываемый провод. Усилие эажатия провода регулируется величиной дросселирующего отверстия 16, которое зависит от величины зазора между кулачком 28 и штоком 20. После обрез" ки провода рычаг 7 поворачивается в исходное положение. Кулачок 28 отходит от штока 20, который возвращается в правое положение. Гидрораспределитель 5 переключают на нейтральное положение. Масло от насоса 4.через гидрораспределитель

5 по трубопроводу 26 уходит на слив, давление в полости 18 клапана 15

10 падает. Под действием пружины 12 плунжер 11 отходит вправо, освобождая обрезанный провод. Концы соединяемых проводов в специальном соединителе (не показан }помещают

15 в обжимное приспособление 3, где осуществляется .соединение проводов обжимом.

1078519
