Устройство управления с защитой от короткого замыкания

Устройство управления с защитой от короткого замыкания

Иллюстрации

Показать все

Реферат



УСТРОЙСТВО УПРАВЛЕНИЯ С ЗАЩИТОЙ ОТ КОРОТКОГО ЗАМЫКАНИЯ , содержащее задающий транзистор, подсоединенный базой через первый резистор к одной из клемм для подключения источника управляющего напряжения и к аноду первого диода, катод которого подключен к катоду второго диода, а коллектор задающего трлнзистора подсоединен к первой клемме для подключения источника питания через последовательно соединенные второй и третий резисторы, точка соединения которых подключена к базе мощного транзистора , эмиттер которого соединен с первой клеммой для подьитючения источника питания и коллектор подсоединен к катоду второго диода и к первой клемме для подключения нагрузки, четвертый и пятый резисторы, при этом вторые клеммы для подключения источников питания и управляющего напряжения и нагрузки подсоединены к общей щине, отличающееся тем, что, с целью повышения надежности и расщирения функциональных возможностей, оно снабжено ограничителем напряжения и дополнительным диодом, подсоединенным катодом к общей щине и анодом - к эмиттеру задающего транзистора и через четвертый резистор - к первой клемме для подключения источника (Л питания, подсоединенной через пятый резистор к аноду второго диода и входу ограничителя напряжения, выход которого подсоединен к общей щине.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК др Н 02 М 1/08; Н 02 Н 7/12

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTOPGHOlVlY СВИДЕТЕЛЬСТВУ

2. Патент США № 4017765, кл. Н 02 М 1/08, 1977.

CO

Н

СЮ д

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТКРЫТИЙ (21) 3311363/24-07 (22) 06.07.81 (46) 07.03.84. Бюл. № 9 (72) В. Г. Гетманенко, В. Н. Си повский, А. А. Серов и А. N. Карпов (53) 621.374.38 (088.8) (56) 1. Ленк Дж. Справочник по современным твердотельным усилителям. М., 1977, с. 269. (54) (57) УСТРОИСТВО УПРАВЛЕНИЯ

С ЗАЩИТОИ ОТ КОРОТКОГО ЗАМЫКАНИЯ, содержащее задающий тра нзистор, подсоединенный базой через первый резистор к одной из клемм для подключения источника управляющего напряжения и к аноду первого диода, катод которого подключен к катоду второго диода, а коллектор задающего транзистора подсоединен к первой клемме для подключения источника

„„SU„„1078551 А питания через последовательно соединенные второй и третий резисторы, точка соединения которых подключена к базе мощного транзистора, эмиттер которого соединен с первой клеммой для подключения источника питания и коллектор подсоединен к катоду второго диода и к первой клемме для подключения нагрузки, четвертый и пятый резисторы, при этом вторые клеммы для подключения источников питания и управляющего напряжения и нагрузки подсоединены к общей шине, отличающееся тем, что, с целью повышения надежности и расширения функциональных возможностей, оно снабжено ограничителем напряжения и дополнительным диодом, подсоединенным катодом к общей шине и анодом — к эмиттеру задающего транзистора и через четвертый резистор— к первой клемме для подключения источника питания, подсоединенной через пятый резистор к аноду второго диода и входу ограничителя напряжения, выход которого подсоединен к общей шине.

1078551

25

Составитель В. Костюхин

Редактор И. Ковальчук Техред И. Верес Корректор В. Гирняк

Заказ 980/49 Тираж 667 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул, Проектная, 4

Изобретение относится к устройствам управления полупроводниковыми приборами и системами и может быть использовано в блоках управления с защитой от короткого замыкания.

Известны устройства управления на основе усилителей постоянного тока, содержащие последовательно соединенные транзисторы п-р-и и р-и-р проводимости, резистивные цепи смешения и диоды (1).

Недостаток известных устройств — невысокая надежность, обусловленная отсутствием защиты от короткого замыкания.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому является устройство управления с защитой от короткого замыкания, содержащее задающий транзистор, подсоединенный своей базой через первый резистор к одной из клемм для подключения источника управляющего напряжения и к аноду первого диода, катод которого подключен к катоду второго диода, а коллектор задающего транзистора подсоединен к первой клемме для подключения источника питания через последовательно соединенные второй и третий резисторы, точка соединения которых подключена к базе мощного транзистора, эмиттер которого соединен с первой клеммой для подключения источника питания и коллектор подсоединен к катоду второго диода и первой клемме для подключения нагрузки, четвертый и пятый резисторы, при этом вторые клеммы для подключения источников питания и управляющего напряжения и нагрузки подсоединены к общей шине (2).

Недостатком известного устройства является невысокая надежность и необходимость подстройки при изменении нагрузки, снижающая его функциональные возможности.

Цель изобретения — повышение надежности и расширение функциональных возможностей устройства управления.

Поставленная цель достигается тем, чта устройство управления с защитой от короткого замыкания снабжено ограничителем напряжения и дополнительным диодом, подсоединенным своим катодом к общей шине и анодом — к эмиттеру задающего транзистора и через четвертый резистор — к первой клемме для подключения источника питания, подсоединенной через пятый резистор к аноду второго диода и входу ограничителя напряжения, выход которого подсоединен к обшей шине.

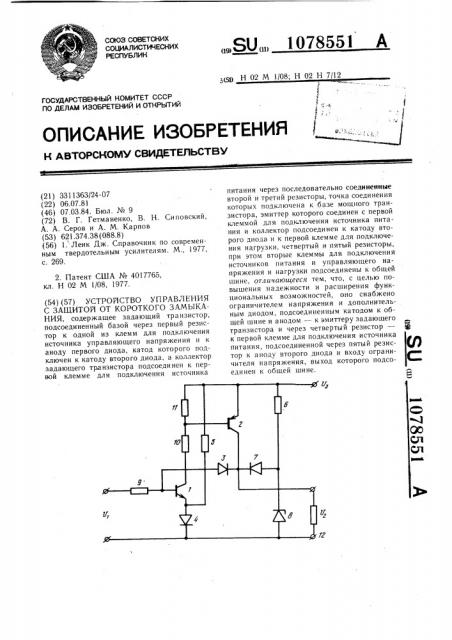

На чертеже представлена принципиальная электрическая схема устройства управления с защитой от короткого замыкания.

Устройство содержит задающий транзистор 1, мощный транзистор 2, диод 3 защиты, цепочку смещения, состоящую из диода 4 и резистора 5, резистор 6, развязывающий диод 7, ограничитель напряжения 8, резисторы 9 — 11. К выходу устройства подсоединены клеммы для подключения нагрузки 12. Индексами U, U U обозначены напряжения входного и выходного сигналов и питания соответственно. Ограничитель напряжения 8 может быть выполнен в виде стабилитрона.

Устройство управления работает следующим образом.

При появлении положительного управляюшего сигнала U на входных клеммах транзистор 1 открывается, открывая транзистор 2, и на выходе устройства появляется напряжение U . При коротком замыкании на выходе сопротивление нагрузки 12 равно нулю, диод 3 открывается прежде чем транзистор 1, смещенный диодом 4, при этом транзисторы 1 и 2 остаются закрытыми.

При отсутствии входного сигнала транзисторы 1 и 2 закрыты и напряжение на выходе Uz не превышает напряжения стабилитрона 8. При низкоомной нагрузке напряжение U определяется соотношением между резистором 6 возбуждения, стабилитроном 8 и нагрузкой 12, т. е. элементы 6 и 8 выбирают таким образом, чтобы обес35 печить на нагрузке любого вида (низкоомной, высокоомной, индуктивной, емкостной) напряжение большее напряжения на базе транзистора 1.

Вместо резистора 6 и стабилитрона 8 в схеме могут быть использованы ограничители тока и напряжения любого вида.

Использование предлагаемого изобретения позволяет надежно защищать мощный транзистор устройства при коротком замыкании в нагрузке и обеспечить устойчивую работу при изменении сопротивления нагрузки в широких диапазонах.
