Двухканальный генератор

Двухканальный генератор

Иллюстрации

Показать все

Реферат



ДВУХКАНАЛЬНЫЙ ГЕНЕРАТОР содержащий первый и второй автогенераторы , выход первого автогенератора соединен с входом второго автогенератора через первый блок связи, а выход второго автогенератора соединен с входом первого автогенератора через второй блок связи, отличающийся тем, что, с целью повышения надежности синхронизации выходных сигналов , введен элемент И-НБ, а блоки связи состоят из последовательно соединенных формирователя, элемента задержки и элемента И, причем входами блоков связи являются входы формирователей, выходы которых дополнительно соединены с соответствующими входами элемента И-НЕ, выход которого соединен с .BTOpbWH входами элементов И блоков связи, выходы элементов И являются выходами блоков связи.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 (21) 3483144/18-21 (22) 09. 08, 82 (46) 07. 03. 84. Бюл. Р 9 (72) Г.П.Тимченко и Н.Д.Гуров (53) 621.373.42 (088.8) (56) 1. Авторское свидетельство СССР

Р 454670, кл. Н .03 К 3/281, 1974.

2. Авторское свидетельство СССР

9 637941, кл. Н 03 В 3/04, 1974. (54)(57) ДВУХКАНАЛЬНЫЙ ГЕНЕРАТОР, содержащий первый и второй автогенераторы, выход первого автогенератора соединен с входом второго автогенератора через первый блок связи, а выход второго автогенератора соединен с входом первого автогенератора через второй блок связи, отличающийся тем, что, с целью повнаения надежности синхронизации выходных сигна. лов, введен элемент И-НЕ, а блоки связи состоят из последовательно соединенных формирователя, элемента задержки и элемента И, причем входами блоков связи являются входы формирователей, выходы которых дополнительно соединены с. соответствукщими входами элемента

И-НЕ, выход которого соединен с вторьв и входами элементов И блоков связи, выходы элементов И являются выходами блоков связи.

1078594

Таким образом в предлагаемом

50 мая за счет исключения зависимости синхронизирующих импульсов от амплитуд сигналов формируемых авогенераторами.

Составитель В.Чижиков

Редактор Ю.Середа Техред Т,Маточка Корректор A.Òÿñêo

Эаказ 983/51 Тираж 862 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, 7(-35, Раушская наб., д. 4/5

Филиал ППП Патент, г. Ужгород, ул. Проектная, 4

Изобретение относится к импульсной технике.

Известен генератор, содержащий два мультивибратора, к одноименным плечам которых подсоединены последовательные цепочки, состоящие иэ конденсаторов и резисторов (1) .

Недостатком известного генератора является низкая точность, обусловленная большим разбросом параметров элементов.

Наиболее близким по технической сущности к предлагаемому является двухканальный генератор, содержащий первый и второй автогенераторы, выход первого антогенератора соединен с входом второго ав,тогенератора через первый блок связи, а выход второго автогенератора соединен с входом первого антогенератора через второй блок связи (21, Недостатком укаэанного двухканального генератора является низкая надежность синхронизации выходных сигналов, обусловленная неточностью работы сумматора, за- висящая от амплитуд сигналов.

Цель изобретения — повышение надежности синхронизации выходных сигналов.

Поставленная цель достигается тем, что в двухканальный генератор, содержащий первый и второй автогенераторы, выход первого автогенератора соединен с входом второго автогенератора через первый блок связи, а выход второго антогенератора соединен с входом первого автогенератора через второй блок связи, введен элемент И-НЕ, а блоки связи состоят иэ последовательно соединенных формирователя, элемента задержки и элемента И, причем входами блоков связи являются входы формирователей, выходы которых дополнительно соединены с соответ-. ствующими входами элемента И-НЕ, выход которого соединен с вторыми входами элементов И блоков связи, выходы элементов И являются выходами блока связи.

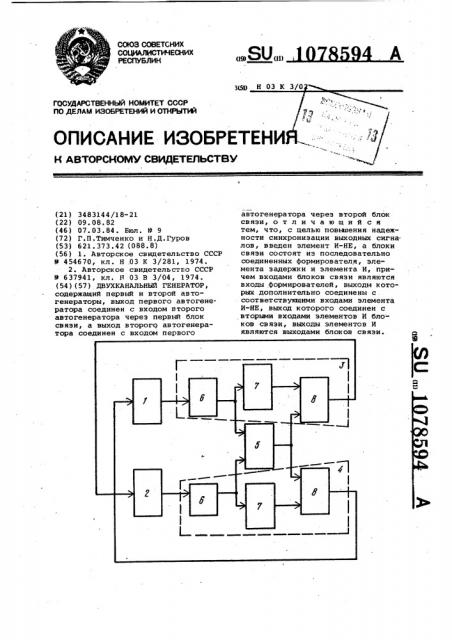

На чертеже изображена принципиальная электрическая схема предлагаемого генератора.

Двухканальный генератор содержит первый и второй автогенераторы

1 и 2, соединенные через первый и второй блоки 3 и 4 связи так, что выход первого автогенератора 1 соединен с входом второго автогенератора через первый блок связи, а выход второго автогенератора

2 — с входом первого автогенератора через второй блок 4 связи, элемент 5 И-НЕ, блоки связи выполнены на последовательно соединенных формирователе б, элементе

7 задержки и элементе 8 И, причем входами блоков 3 и 4 связи являются нходы формирователей б, выходы которых соединены с входами элемента 5 И-НЕ, выход которого соединен с вторыми входами элементов 8 И блокон 3 и 4 связи, выходы элементов 8 И являются ныходами блоков 3 и 4 связи.

Устройство работает следующим образом. !

Если фаза первого антогенерато-. ра 1 изменяется относительно фазы второго автогенератора 2, тогда на выходе элемента 5 И-НЕ появляются импульсы, равные разности фаэ, эти импульсы, совпадая с импульсами от первого автогенератора 1 на элементе 8 И, блоке 3 связи и с импульсами второго автоГенератора 2 на втором элементе 8 И блока

4 связи, образуют синхроимпульсы, которые, воздействуя на автогенераторы 1 и 2 приводят к уравновешиванию фаз. Время задержки элементов 7 задержки выбирается равным времени прохождения сигналов через элемент 5 И-НЕ и предотвращает возникновение гоночных ситуаций, В случае равенства фаэ на выходе элементов 8 И блоков связи импульсы отсутствуют. двухканальном генераторе повышается надежность взаимной синхронизации автогенератора, достигае
