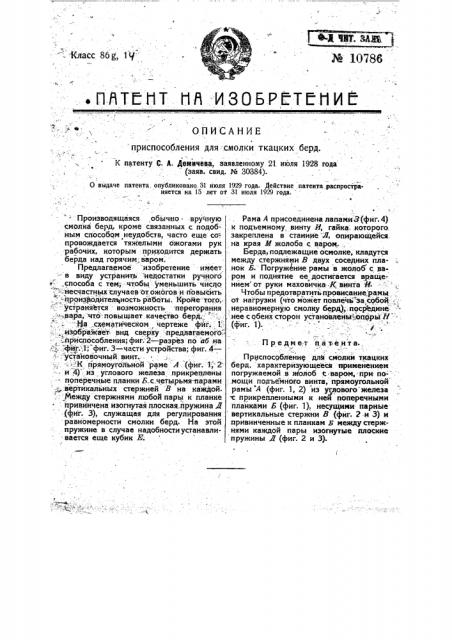

ОПИСАНИЕ приспособления для -смолки ткацких берд.

К патенту С. A. Демичева, заявленному 21. июля 1928 года (заяв. свид. М 30384).

О выдаче патента, опубликовано..31 июля 1929 года. Действие патента распространяется на 15 лет от 31 июля 1929 года.

Производящаяся обычно вручную смолка берд, кроме связанных с подоб ным способом неудобств, часто еще со=. провождается тяжелыми ожогами рук рабочих, которым приходится держать берда над горячим;варом.

Предлагаемое изобретение имеет -" в виду устранить недостатки ручного ,способа с тем;- чтобы уменьшить чйсло "- несчастных случаев от ожогов и повысить, ":: производительность работы. Кройе-того, "- . устраняЬтся возможность .перегорания .- "..вара, что.повыщает качество берд.;Ца,схематическом чертеже фйг; . 1, ., .:, изображает - внд сверху -предлагаемого, = приспособления; фиг. 2 —.разрез по a6 .на

":. -,," фи г. .1; фиг. 3 — части устройства; фиг. 4— установочный винт. .: К прямоугольной раме А,(фиг. 1;-2 и 4) из углового железа "прикреплены поперечные планки Б,.c,÷eòûðüìÿ-парами -,:вертикальных стержней В на каждой. ;:Иежду стержнями любой пары к планке привйнчена изогнутая плоская..йружина Я (фиг. 3), служащая для регулирования равномерности смолки берд. На этой пружине в случае надобности устанавли вается еще кубик E.

Рама А присоединена лапами З (фиг, 4) к подъемному винту И, гайка..которого. закреплена в станине Л, опйрающейся. на края М жолоба с варом, Берда, подлежащие осмолке, кладутся между стержнями В двух соседних планок Б. Погружение рамы в жолоб с варом и поднятие ее достигается вращением от руки маховичка R винта Н.

Чтобы предотвратить провисание.рамы от на грузки (что может повлечь за собой- --; неравномерную смолку берд),.посрЪдине - нее с обеих сторон установлейы- . опты Н (фиг. 1).

П р е д м е т и а т- е.н т а.

Приспособление для смолки ткацкихберд, характеризующееся применением погружаемой в колоб с варом,:при- по.мощи подъемного винта, прямоугольной рамы А (фиг. 1, 2) из углового железа .с прикрепленными к ней поперечными планками Б (фиг. 1), несущими парные вертикальные стержни В (фиг. 2-и 3) и привинченные к планкам E между стержнями каждой пары изогнутые плоские пружины Я (фиг. 2 и 3).
