№ 107897
Класс 52а, 61, 81с, 19

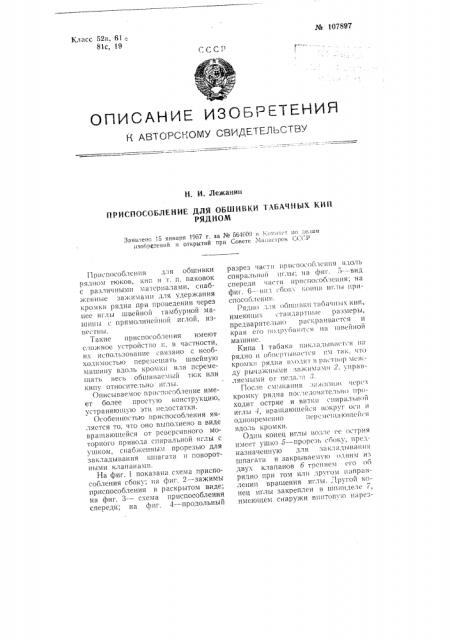

С С С 1) ОПИСАНИЕ ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Н. И. Лежании
ПРИСПОСОБЛЕНИЕ ДЛЯ ОБШИВКИ ТАБАЧНЫХ КИП
РЯДНОМ
Звявлеио 15 я()веря 1957 г. за № 56>15>0!) в i,",)..)iv г )н) Яе.l))м изобретений и открытий при Совете х!ииис) ров Сс. СР
Пр!Испособлсния для обшивки рядном тюков, кип и f(п. паковок с различными матсриалами, снабженные зажимами для удержания кромки рядна при проведении через нес игль) швейной тамбурной машины с прямолинейной иглой, известныы.
Такие присно(обления имеют сложное устройство н, в частности, их использование (вязано с необход!)мость10 персмспьать швейную машину вдоль кромки или перемешать весь обшиваемый тюк или кипу относительно иглы.
Описываемое пр!И посс)бление имеет более простую конструкцию, устраняюшую эти недостатки.
Особенностью приспособления является то, что оно выполнено в виде вра(цаюшейся от певсрсии>юго моторного привода спиральной иглы с ушком, снабженным прорезью для закладывания шпагата и поворотными клапанами.
На фиг. 1 показана схема приспособления сбоку; на фиг. 2 — зажимы приспособления в раскрытом виде; на фиг. 3 — схема приспособления спереди; на фиг. 4--продольньш разрез част)! при(иособлсння вдоль спиральной (н.лы; на фиг. ) — вид спереди части приспособления; на фи(. 6 — — 1311. 1 (бо к 3 ко )и!1 иг, f l>l пр иСПОСООЛСНИЯ.
Ряд(1();1. 151 ()()1111! И>кп тсlояч f1ûõ кип, име!О!цих . тандартнь)с размеры, предварительно р((скряив11(тся и
Кра5! CI 0 11о:(р > оffi()Tiя на ) If!)(111101! машине.
Кипа 1 Твоа!с!! 11;il(i 11, 11>11311 1Y51 н fl ряд!!О и 0()в(1)тl>lв!!стс51 ич так, iто к1)омк11 P5I Lfl(3 1)хо, 1511 13 PI!(TH()P з!сжду рычажными зажимам!! 2, управляемыми ol педали, >.
После см),!Ка!шя зажимов чсрсз кРО м к>(P H;I!13 и Ос. )с;10 ив f E ., 1 hi f() 11РОходит острие и витки спиральной иглы 4, вра)цаю)цей(51 вокруг î 11 и
O;Ll I 013P 0 11 (I I ItO пер смсгця ю! Ис й(я вдоль кромки.
Один конец иглы возле (с острия имеет ушко ) — прорезь сбоку, прс;1назначенную для заклядывашзя шпагата и закрывяемук) одним из двух клапанов 6 трением сго (и)
РЯДНО ПРИ ТОМ ИЛ!1, LPVI М IIIIПР<113ленин врашения иглы.. 1ругой конец иглы закреплен в шпинделе 7, имею)цем снаружи в!штогую нярсз№ 107897
Фиг. 2
Фиг. 1 ку. Шпиндель проходит через винтовую нарезку гайки 8, жестко соединенной с шестерней 9 и расположенной между опорами 10 шпинделя, закрепленными в станине 11, Реверсивный привод шпинделя, а следовательно, и иглы 4, осуществлен от электродвигателя 12 через соответетвующие передачи.
Игла 4 помещена внутри соосного шпинделю неподвижного цилиндрического кожуха И, поддерживаемого стойкой 14.
Работа приспособления осуществляется следующим образом.
Включается электродвигатель 12.
При этом витки иглы последовательно проходят вдоль длинной стороны кипы и вдоль боковых сторон сомкнутых рычажных зажимов
9 удерживающих кромку рядна.
Когда игла пройдет вдоль всей кромки, электродвигатель выключают, а в ушко б иглы вводят сбоку конец шпагата 15 с заторможенной шпули 1б. При включении электродвигателя на обратный ход шпагат (двой ной) проводится иглой через отверстия всей кромки рядна, прочно соединяя ее края. Затем электродвигатель выключают, шпагат у шпули 1б разрезают, раскрывают зажимы 2 и обшитую кипу заменяют на столе приспособления очередной кипой, подлежащей обшивке.
Стол приспособления на чертеже не показан.
Предмет изобретения
Приспособление для обшивки табачных кип рядном с применением в нем зажима для получения на рядне кромки, о тл и ч а ю щ е е с я тем, что оно выполнено в виде вращающейся от реверсивного моторного привода спиральной иглы с ушком, снабженным прорезью для закладывания шпагата и поворотными клапанами. № 107897
Фиг. 5
Фиг. 6
