Самозатухающая композиция на основе полипропилена

Самозатухающая композиция на основе полипропилена

Иллюстрации

Показать все

Реферат

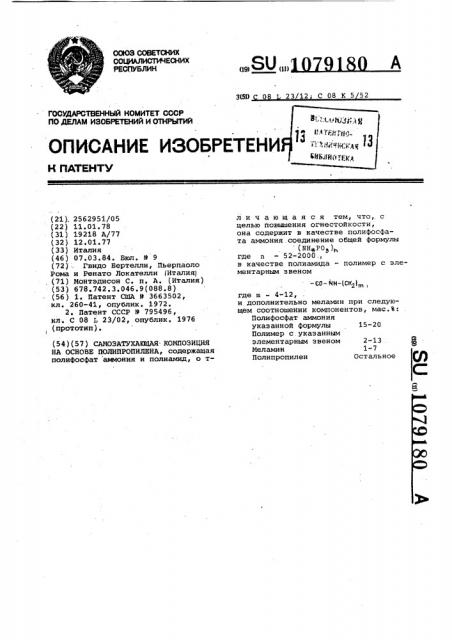

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕЩУБЛИН (19) ()1) 23 12 С 08 К 5 52

ОПИСАНИЕ ИЗОБРЕТЕНИ

Н ПАТЕНТ

c4 NH (ск21

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПЬ ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21). 2562951/05 (22) 11.01.78 (31) 19218 А/77 (32) 12.01.77 (33) Италия (46) 07.03.84. Бюп. )) 9 (72), Гвидо Бертелли, Ньерпаоло

Рома ы Ренато Локателли (Италия}, (71) Монтэдисон С. п. А. (Италия) (53) 678 ° 742.3.046.9(088.8) (56) 1. Патент CIQA 9 3663502, кл. 260-41, опублик. 1972 °

2. Патент СССР 9 795496, кл. С 08 L 23/02, опублик. 1976 (прототип). (54 ) (57 ) САМОЗАТУХАКЩАЯ КОМПОЭИЦИЯ

НА ОСНОВБ ПОЛИПРОПИЛЕНА, содержащая полифосфат аммония и полиамид, о тл и ч а ю щ а я с я тем, что, с целью повышения огнестойкости, она содержит в качестве полифосфата аммония. соединение общей формулы (NH+PO>)„ где и — 52-2000,, в качестве полиамида — полимер с элементарным звеном где m — 4-12, и дополнительно меламин при следующем соотношении компонентов, мас.В:

Полифосфат аммония указанной формулы 15-20

Полимер с.указанным элементарным звеном 2-13 .

Меламин 1-7

Полипропилен Остальное

1079180

Изобретение относится к огнестой.<им полимерным композициям и может быть использовано для изготовления негорючих изделий из полипропилена.

Известна огнестойкая полимерная композиция, включающая гомо-. или 5 сополимер полипропилена и в качестве огнестойкой добавки смесь полифосфата .аммония с аэотфосфорсодержащими соединениями, например окисью три-(2-N-третбУтилкарбамоилэтил )-фос- 10 полипропилен фина (,1).

Однако композиции, содержащие ком. бинацию попифосфата аммония и окиси фосфина, не соответствуют уровню

У-0 или У-1 с андаРта UL=94, 8а.огне-15 Полифосфат стойкость. аммония

Наиболее близкой к предлагаемой по технической сущности и достигаемому результату является самозатуха« ющая композиция на основе полипропилена, содержащая полифосфат аммония формулы (НН+Р03 )„(где n — 5100 и аэотсодержащие . соединения, Полиамид++ + + в том числе полиамид Г23.

Однако композициЯ имеет неДоста- П ли ++++«+ точную огнестойкость.

Цель изобретения — повышение ог- Меламин нестойкоети.

Поставленная цель достигается тем, что, самоэатухающая композиция на основе полипропилена, содержащая полифосфат аммония и полиамид, со- „94 держит в качестве полифосфата аммония соединение общей формулы (NH PO ), где и — 52-2000, в качестве полиамида — полимер с элементарным звеном

-CO-NH- СН2) !

65 70

Полифосфат аммония +

Полифосфат аммония + »

Полиамид++ +

Кислородный показатель

28,5 29

V 0 Ч-0

26,5

V-0

Филиал ППП "Патент", r.Óæropîä, ул. Проектная, 4 где m — 4-12, и дополнительно меламин при следую щем соотношении компонентов, мас.Ъ:

Полифосфат аммония укаэанной формулы 15-20

Полимер с укаэанным элементарным звеном 2-13

Меламин 1-7

Полипропилен Остальное

Пример. Полипропилен и огнестойкие добавки смешивают в смесителе типа Бенбери, и смесь экструдируют, получая гранулированный продукт. Иэ него на прессе получают пластины толщиной 3 мм, на которых определяют уровень самогасящих свойств либо измеряя (согласно

АБТМД вЂ” 2863 ) кислородный индекс, выражающий минимальное процентное содержание О> в смеси 02N>, необходимое для непрерывного горения образца, либо с помощью правил

UI,=94, предусматривающих различные (более или менее жесткие ) ycЭНИИПИ Заказ 1000 /57 ловия испытания, которые позволяют классифицировать образец по различным степеням самогасящих характеристик, например по уменьшающимся уровням 94v-0, 94v-1, 94v»2.

В таблице приведены рецептуры композиции и их свойства по показателям самозатухания. Толщина испытуе-, мых образцов 0,318 мм. Полифосфат аммония со степенью

5 полимериэации n= 52

35 Полифосфат аммония со степенью полимеризации п 2000, + +Полифосфат аммония со степенью полимеризации n= 700) +++Полиамид, образованный повторяю4р щимися звеньями -СО-NH-(СН2),.„, rye m = 4;

Полиамид, образованный повторяющимися звеньями -СО-ИН-(СН ) 1. где ш = 12

"Полиамид образованный повторяю- т щимися звеньями -CO-NH-(СН ) „„ гдеш=б.

Для сравнения готовят композицию, содержащую 77 вес.В полипропилена, 21 вес.Ъ полифосфата аммония (и

52) и 2 вес.Ъ полиамида (ш = 4), Полученная композиция имеет кислородный индекс 23,5 и сгорает при осуществлении UL=94 испытания на образце толщиной 1,587 см, в отличие от предлагаемой.

Таким образом, предлагаемая композиция имеет лучший кислородный индекс и выдерживает более жесткие условия испытаний на огнестойкость и, следовательно, в целом обладает большей огнестойкостью, чем известная комтозиция. тираж 469 Подписное
