Реферат



1. ВЫСЕВАЮЩИЙ АППАРАТ, включающий корпус, высевающий диск с ячейками, высевное окно, крыльчатку и выталкиватель , отличающийся тем, что, с целью улучшения равномерности вдольрядного распределения семян путем обеспечення их высева по одному и устранения повреждения семян, в корпусе в зоне высевного окна выполнена камера разряжения, а каждая ячейка с внутренней стороны имеет кольцевые фаски, на которых с обеих сторон по ходу вращения диска выполнены вакуумные каналы, выходные концы которых расположены на торцовой поверхности диска корпуса и соединены с камерой разряжения . 2.Аппарат по п. 1, отличающийся тем, что выталкиватель выполнен в виде имеющего скос в сторону вращения диска сопла, которое сообщено с камерой разряжения. 3.Аппарат по п. 2, отличающийся тем, что на корпусе со стороны скоса сопла установлена пластина.g

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

g(sg А 01 С 7 04

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3537200/30-15 (22) 12.01.83 (46) 15.03.84. Бюл. № 10 (72) Ю. П. Курзов, А. Е. Томпаков, В. А. Белодедов, И. О. Мошенко, А. В. Рудь и Л. Н. Михайлова (53) 631.33 (088.8) (56) 1. Авторское свидетельство .СССР № 535044, кл. А 01 С 7/04, 1973.

2. Авторское свидетельство СССР № 927156, кл. А 01 С 7/04, 1980 (прототип). (54) (57) 1. ВЫСЕВАЮЩИЙ АППАРАТ, включающий корпус, высевающий диск с ячейками, высевное окно, крыльчатку и выталкиватель, отличающийся тем, что, с целью улучшения равномерности вдольрядного распределения семян путем обеспече„„SU„„1079200 А ния их высева по одному и устранения повреждения семян, в корпусе.в зоне высевного окна выполнена камера разряжения, а каждая ячейка с внутренней стороны имеет кольцевые фаски, на которых с обеих сторон по ходу вращения диска выполнены вакуумные каналы, выходные концы которых расположены на торцовой поверхности диска корпуса и соединены с камерой разряжения.

2. Аппарат по п. 1, отличающийся тем, что выталкиватель выполнен в виде имеющего скос в сторону вращения диска сопла, которое сообщено с камерой разряжения.

3. Аппарат по п. 2, отличающийся тем, что на корпусе со стороны скоса сопла установлена пластина.

1079200 каналом 20 с полостью 21 высевающего дис35

45

55

Изобретение относится к сельскохозяйственному машиностроению, в частности к высевающим аппаратам точного высева.

Известен высевающий аппарат, включающий корпус с размещенным в нем высевающим диском, имеющим по ободу сквозные отверстия и наружную кольцевую проточку, в которую входит клиновой выталкиватель, а внутри высевающего диска на одной оси расположена крыльчатка (1).

Наиболее близким к изобретению по технической сущности и достигаемому результату является высеваюший аппарат, включающий корпус, высевающий диск с ячейками, высевное окно; крыльчатку и выталкиватель (2) .

Недостатком известных высевающих аппаратов является то, что в них возможен высев двойников, так как в момент прохождения ячейкой зоны высевного окна место выпадающего семени сразу же занимает следующее семя, которое под действием цетробежной силы и силы тяжести западает в освободившуюся ячейку. Это явление имеет место, особенно при разгоне и торможении посевного агрегата, да и при движении нарабочих скоростях, т. е. 5 — 10 /О ячеек высевают по два семени. Кроме того, наличие выталкивающего устройства в виде клинового выталкивателя приводит к повреждению или даже разрушению семян в зоне высевного окна.

Цель изобретения — улучшение равномерности вдольрядного распределения семян путем их высева по одному и устранения повреждения семян.

Указанная цель достигается тем, что в корпусе высеваюшего аппарата в зоне высевного . окна выполнена камера разряжения, а каждая ячейка с внутренней стороны имеет кольцевые фаски, на которых с обеих сторон по ходу вращения диска выполнены вакуумные каналы, выходные концы которых расположены на торцовой поверхности диска корпуса и соединены с камерой разряжения.

Кроме того, выталкиватель выполнен в виде имеющего скос в сторону вращения диска сопла, которое сообщено с камерой разрежения.

На корпусе со стороны скоса сопла установлена пластина.

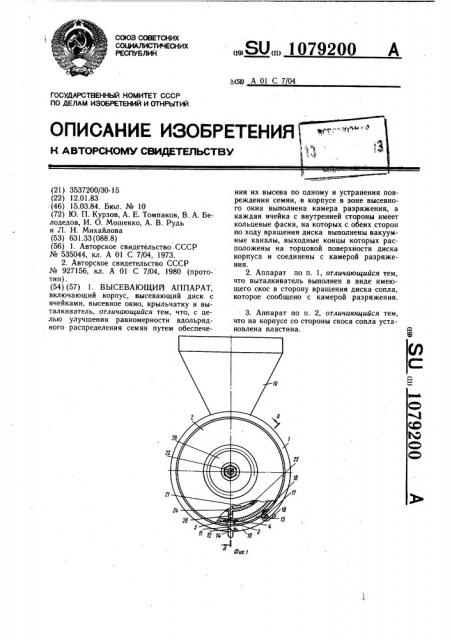

На фиг. 1 изображен высевающий аппарат, вид сбоку; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — высеваюший аппарат, вид сбоку (высевающий диск снят).

Высевающий аппарат содержит корпус 1 (фиг. 1), в котором размещен высевающий диск 2. По ободу высевающего диска 2 имеются сквозные ячейки 3. Каждая ячейка 3 с внутренней стороны диска имеет кольцевую фаску 4, в которой выполнены ваккумные каналы 5 таким образом, чтобы они имели выход на торцовую поверхность 6 высеваюшего диска, скользящую при его враще5

2 нии по пластмассовому кольцу 7, которое имеет камеру разрежения 8, сообщающуюся с источником разрежения с помощью отверстия 9. В начале высевного окна 10 на кромке 11 установлено сопло 12, рабочая кромка 13 которого скошена назад в направлении вращения высевающего диска. Рядом с соплом 12 на корпусе 1 установлена пластина 14. Высевающий диск 2 имеет наружную кольцевую проточку 15, в которую входит пружинный чистик 16, установленный на штифте 17, а его нерабочий конец фиксируется выступом 18.

К корпусу 1 высеваюшего аппарата примыкает семенной бункер 19, сообщающийся ка 2. В полости 21 на валу 22 расположена ° крыльчатка 23, лопасти 24 которой изготовлены заодно с кольцом 25, а каждая лопасть имеет вырез 26 с шириной, равной диаметру ячеек 3. Высеваюший диск имеет ступицу

27 с приводной звездочкой 28 и штифтами

29, а крыльчатка — приводную звездочку 30.

Высевающий аппарат работает следующим образом.

Засыпанные в бункер 19 семена под действием силы тяжести по семенному каналу

20 подаются в полость 21 высевающего диска 2 на лопасти 24 крыльчатки 23. При движении сеялки вращение от опорноприводного колеса (не показано) передается на звездочки 28 и 30, которые приводят во вращение высевающий диск 2 и крыльчатку 23, причем угловая скорость крыльчатки несколько меньше угловой скорости высевающего диска, так что о(и!спечивается принудительное скольжение семян по ячеистой поверхности высевающего диска. Под действием центробежной силы семена по одному заполняют ячейки 3 диска, а при подходе ячейки к высевному окну 10 семена, находящиеся над ячейкой, при помощи вакуума, подводимого через камеру разряжения

8 и вакуумные каналы 5, присасываются к кольцевой фаске 4, и собой перекрывают вход в ячейку другим семенам (из верхних слоев) в момент ее разгрузки в зоне высевного окна.

Разгрузка осуществляется под действием силы тяжести, центробежной силы, а также силы присасывания, обеспечиваемой разряжением, подводимым в начале высевного окна соплом 12. Для исключения возможности искривления траектории и свободного полета семени от действия разряжения служит отсекающая пластина 14, ограничивающая зону действия силы присасывания. Высеянное семя попадает на дно борозды, образованное бороздообразователем (не показано). Выталкивает из ячеек случайно заклинившиеся семена (или посторонние частицы) назад в полость высеваюшего диска пружинный криволинейный чистик 16.

l079200

По мере прохода ячейкой зоны камеры разряжения прекращается подвод разряжения и присосавшиеся семена, скользя по ячеистой поверхности, опять заполняют ячейки.

Использование изобретения обеспечивает более точное вдольрядное распределение семян при их посеве и уменьшает вероятность повреждения семян внутри высевающего аппарата.
