Реферат



РЕЗЕЦ С МЕХАНИЧЕСКИМ КРЕПЛЕНИЕМ МНОГОГРАННОЙ НЕПЕРЕТАЧИВАЁМОЙ ПЛАСТИНЫ, закрепляемой в гнезде державки при помощи винта и качающегося штифта, взаимодействующего своей нижней частью с упругим злементом, установленным в пазу державки, отличающийся тем, что, с целью повышения быстросменности режущей пластины, упругий установлен так, что он выступает относительно опорной поверхности резца. (Л ;о э

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (И) ЗЮО В 23 В 27/16

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMV СВИДЕТЕЛЬСТБУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTMA (21) 3399718/25-08 (22) 22.02.82 (46) 15.03.84. Бюл. Р 10 (72) Н. С. Силин, П. П. Серебреннцкий, Г. В. Филиппов и Н. Н. Белышев (71) Ленинградский ордена Ленина и ордеь.

Красного Знамени механический институт (53) 621.9 025 (088,8) (56) 1. Патент ФРГ, и 2853313 кл. В 23 В 27/16, 1978 (прототип) . (54) (57) РЕЗЕЦ С МЕХАНИЧЕСКИМ КРЕПЛЕ—

НИЕМ МНОГОГРАННОЙ НЕПЕРЕТАЧИВАЕ—

МОЙ ПЛАСТИНЫ, закрепляемой в гнезде державки при помощи винта и качающегося штифта, взаимодействующего своей нижней частъю с упругим элементом, установленным в пазу державки, отличающийся тем, что, с целью повыпмния быстросменности режущей пластины, упругий злемвнт установлен так, что он выступает относительно опорной поверхности резца.

1079370

Изобретение относится к металлообработке

Известен резец с механическим креплением многогранной неперетачиваемой пластиной, закрепляемой в гнезде державки при помощи винта и качающегося штифта, взаимодейству- 5 юшего своей нижней частью с упругим элементом (1) .

Недостатком известного резца является то

> что надежность зажима режущей пластины в гнезде державки резца определяется прочностью резьбовой части винта.

Цель изобретения — повышение быстросменности режущей пластины.

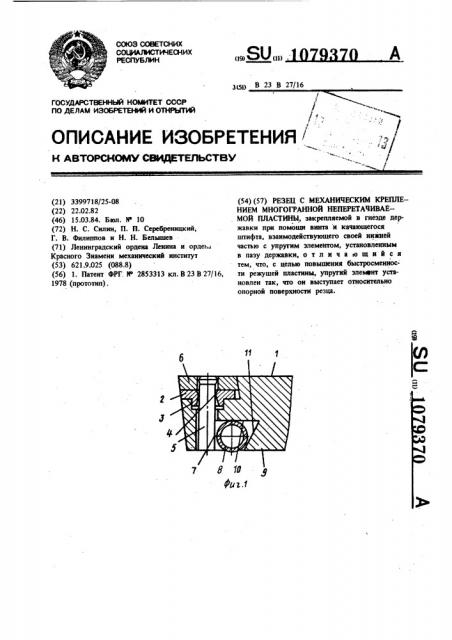

Поставленная цель достигается тем, что в резце с механическим креплением многогранной неперетачиваемой пластины, закрепляемой в гнезде державки при помощи винта и качающегося штифта, взаимодействующего своеи нижнеи частью с упругим элементом, упругий элемент установлен в пазу так что о 20 он выступает относительно опорной поверхности резца, На фиг. 1 изображен резец, разрез; иа фяг. 2 — вариант крепления режущей пластины с использованием прихвата на фи . 3— фиг. . вариант применения упрутого элемента в виде пластины; на фиг. 4 — схема крепления резца с механическим креплением многограннои неперетачиваемой пластины в резцедержателе.

Р езец состоят из державки l, опорной пласЗО тины 2 с цилиндрической шейкой 3 для установки ее в отверстии державки 4, минимальный диаметр которого равен диаметру качающегося штифта 5, на котором установлена режущая пластина 6. Качающийся штифт

5 нижней частью 7 контактирует с упругим цпифтом 8, выполненным в виде тонкостеиного кольца так, что он выступает относительно опорной поверхности 9 державки и размещенным в пазу державки, ограниченном стенками 10 я 11, В креплении режущей пластины возможно использование прихвата 12, имеющего Г-образную форму и напайную твердосплавную пластину стружкоотражателя 13 (фиг. 2).

Прихват 12 имеет возможность поворота относительно опорной поверхности 9 державки, Данная конструкция допускает выполнение упругого элемента в виде пластины 14 в фоме рессоры, размещенной в продолговатом в рпазу 15 державки.

Ре жущая пластина закрепляется в гнезде державки 1 непосредственно при закреплении резца в резцедержателе суппорта станка, при этом происходит выбор зазора между опорной поверхностью 9 резца и установочной поверхностью резцедержателя 16 и за счет деформации упругого элемента 8 или 14 происходит отклонение качающегося штифта.

Величина усилия механизма, крепления режущеи пластины определяется жесткостью упругого элемента 8 илн 14 и величиной выступания его относительно опорной поверхности державки.

Для замены режущей пластины необходимо отвернуть болт резцедержателя 17, при этом благодаря деформации упругого элеМеНга, штифт выходит из контакта с е р щей пластиной.

Э кономическая эффективность предложенного изобретения заключается в повышении надежности крепления путем устранения резьбовых соединений и увеличения зажимных усилий.
