Захват для кирпича

Захват для кирпича

Иллюстрации

Показать все

Реферат



ЗАХВАТ ДЛЯ КИРПИЧА, содержащий плиту, шарнирно закрепленные на ней посредством осей коромысла со щечными зажимами, приводимыми в действие эластичным рукавом, соединенным с источником сжатого воздуха, отличающийся тем, что, с целью упрощения хонструкции, плита снабжена ложементом, а на свободных концах коромысел смонтированы опоры, установленные с возможностью взаимодействия между , причем ложемент закреплен на плите посредством продольных осей, параллельных осям коромысел, а одна из опор коромысел выполнена по окружности, концентричной образующей ложемента.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

5(SD В 28 В 17/00 (3 й(ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ASTOPCHOMV СВИДЕТЕЛЬСТВУ (54) (57) ЗАХВАТ ДЛЯ КИРПИЧА, содержащий плиту, шарнирно закрепленные на ней посредством осей коромысла со щечными зажимами, приводимыми в действие эластичным рукавом, соединенным с источником сжатого воздуха, отличающийся тем, что, с целью упрощения конструкции, плита снабжена ложементом, а на свободных концах коромысел смонтиррваны опоры, установленные с возможностью взаимодействия между собой, причем ложемент закреплен на плитв посредством продольных осей, параллельных осям коромысел, а одна из опор коромысел выполнена по окружности, концентричной образующей ложемента..

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 3344122/29-33 (22) 06.10.81 (46) 15.03.84. Бюл. № 10 (72) А. Н. Макаров (71) Специализированная проектно-конструкторская технологическая организация

«Росавтоматстромэ (53) 666.3;022.97 (088.8) (56) L Авторское свидетельство СССР № 194601, кл. В 28 В 17/00, 1965.

2. Авторское свидетельство СССР № 497209, кл. В 66 С 1/46, 1973.

„SU„..1 079457 A

1079457

ВНИИПИ Заказ 1226/14 Тираж 572 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к средствам механизации технологических процессов в промышленности строительных материалов.

Известно захватное устройство для съема кирпича-сырца с пресса, содержащее плиту, шарнирно укрепленные на ней коромысла со щечными зажимами и пневмоцилиидр со штоком (1).

Такое устройство имеет пневмоцилиндр, изготовленный из нескольких деталей, между которыми во время эксплуатации возникает 10 трение скольжения, сокращающее срок службы такого устройства.

Наиболее близким к изобретению является захват для кирпича, содержащий плиту, шарнирно закрепленные на ней посредст15 вом осеи коромысла со гцечными захватами, приводимые в действие эластичным рукавом, соединенным с источником сжатого воздуха (2) .

Однако данный захват ненадежен в работе из-за боковых смещений эластичного 20 рукава.

Целью изобретения является упрощение конструкции захвата.

Поставленная цель достигается тем, что в захвате для кирпича, содержащем плиту, шарнирно закрепленные на ней посредством осей коромысла со щечными зажимами, приводимыми в действие эластичным рукавом, соединенным с источником сжатого воздуха, плита снабжена ложементом, а на свободных концах коромысел смонтированы опоры, установленные с возможностью взаимодействия между собой, причем ложемент закреплен на плите посредством продольных осей, параллельных осям коромысел, а одна из опор коромысел выполнена по окружности, концентричной образующей ложемента.

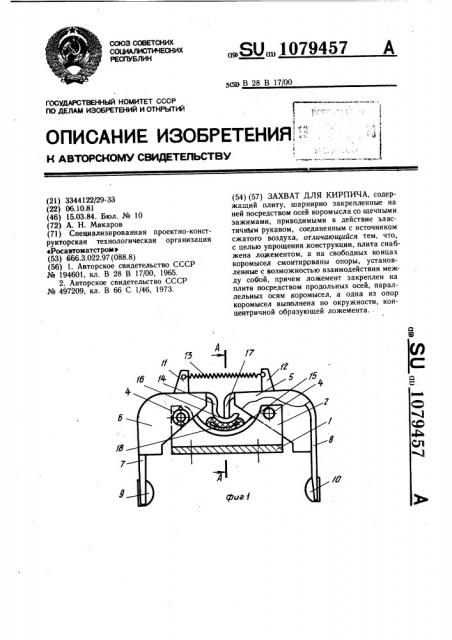

На фиг. 1 изображен захват, общий вид; на фиг. 2 — разрез А — А на фиг. 1.

Захват содержит горизонтальную опор» ную плиту 1, к которой посредством двух вертикальных кронштейнов 2 прикреплен радиально выгнутый ложемент 3. Параллельно плоскости плиты 1 в кронштейнах 2 установлены две оси 4 по разным сторонам ложемента 3, на которые шарнирно посажены торцовыми косынками 5 и 6 Г-образные коромысла 7 и 8. Вертикальные плечи коромысел на концах имеют щечные зажимы в виде эластичных подушек 9 и 10, а горизонтальные плечи направлены встречно друг другу, соединены через выступы 11 и 12 стягивающей пружиной 13 и на концах имеют по опоре, стоящей под 90 к плечу. Причем опора 14 коромысла 7 имеет еще и выполненный по концентрической окружности к образующей 15 ложемента 3 конец 16, по линии радиуса которого размещена опора 17 коромысла 8.Между концом 16 опоры

14 и ложементом 3 расположен эластичный воздухонепроницаемый рукав 18 с пробкой

19 на одном и штуцером 20 на другом конце.

Устройство работает следующим образом.

Через штуцер 20 в рукав 18 подается рабочая среда. Рукав 18, раздуваясь, воздействует на опору 14 коромысла 7, заставляя его поворачиваться на оси 4. Опора 14 воздействует на опору 17 коромысла 8, оно поворачивается на оси 4, пружина 13 растягивается, а плечи коромысел с подушками 9 и 10 сближаются и при наличии между ними кирпича (или другого предмета) захватывают его. В таком состоянии, перемещая захват, можно переносить кирпич. При отводе через штуцер 20 рабочей среды пружина 13 сжимается и возвращает коромысла 7 и 8 в исходное положение. При этом рукав сжимается под воздействием опоры 14 коромысла, а подушки 9 и 10 расходятся и освобождают кирпич.
