Реферат



ГРУЗОПОДЪЕМНАЯ ТРАВЕРСА, содержащая приспособление для навешивания на крюк грузоподъемного механизма с вертикальными осями, на которых шарнирно установлены поворотные горизонтальные рычаги с грузозахватными органами и механизм фиксации угла поворота рычагов, отличающаяся тем, что, с целью повышения надежности, механизм фиксации угла поворота рычагов включает в себя закрепленные на упомянутых осях зубчатые шестерни, выполненные каждая с плоскими скосами для стопорения одна относительно другой, и установленные на поворотных рычагах с возможностью вертикального перемещения и взаимодействия с шестернями зубчатые секторы. (Л со ел 00

СОЮЗ СО8ЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК за) В 66 С 1/10 В 66 С 1/68

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

CO 3

Ж

Сп

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3483086/29-11 (22) 14.05.82 (46) 15.03.84. Бюл. № 10 (72) В. А. Кравченко, Л. А. Бондаренко и В. П. Харченко (53) 621.86.061.5 (088.8) (56) 1. Авторское свидетельство СССР № 664902, кл. В 66 С 1/10, 05.01.78. (54) (57) ГРУЗОПОДЪЕМНАЯ ТРАВЕРСА, содержащая приспособление для навешивания на крюк грузоподъемного механизма с вертикальными осями, на которых шарнир„„SU„„1079587 A но установлены поворотные горизонтальные рычаги с грузозахватными органами и механизм фиксации угла поворота рычагов, отличающаяся тем, что, с целью повышения надежности, механизм фиксации угла поворота рычагов включает в себя закрепленные на упомянутых осях зубчатые шестерни, выполненные каждая с плоскими скосами для стопорения одна относительно другой, и установленные на поворотных рычагах с возможностью вертикального перемещения и взаимодействия с шестернями зубчатые секторы.

1079587

Изобретение относится к грузоподъемным механизмам для захвата и транспортирования различных грузов и может быть использовано во всех отраслях народного хозяйства, преимущественно в промышленности и транспорте.

Известна грузоподъемная траверса, содержащая приспособление для навешивания на крюк грузоподъемного механизма с вертикальными осями, на которых шарнирно установлены поворотные горизонтальные 10 рычаги с грузозахватными органами и механизм фиксации угла поворота рычагов 11).

Недостатком этой траверсы является сравнительно невысокая надежность.

Цель изобретения — повышение надежности.

Указанная цель достигается тем, что в грузоподъемной траверсе, содержащей приспособление для навешивания на крюк грузоподъемного механизма с вертикальными осями, на которых шарнирно установлены поворотные горизонтальные рычаги с грузозахватными органами и механизм фиксации угла поворота рычагов, механизм фиксации угла поворота рычагов включает в себя закрепленные на упомянутых осях зубчатые шестерни, выполненные каждая с плоскими скосами для стопорения одна относительно другой, и установленные на поворотных рычагах с возможностью вертикального перемещения и взаимодействия с шестернями зубчатые секторы.

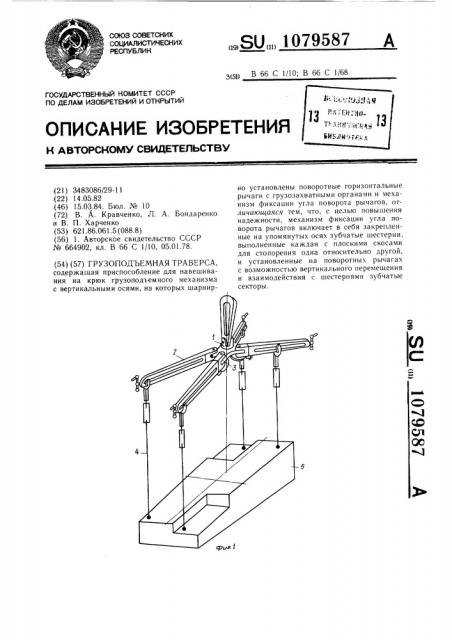

На фиг. 1 схематично изображена траверса при перемещении груза со смещенным центром масс, общий вид; на фиг. 2 — траверса, вид сбоку; на фиг. 3 — вид А на фиг. 2; на фиг. 4 — узел 1 на фиг. 2.

Грузоподъемная траверса содержит вертикальную стойку 1, поворотные рычаги 2 горизонтально расположенные вокруг нее, механизм 3 фиксации поворотных рычагов, грузовые стропы 4, на которых удерживается перемещаемый груз 5. Стойка 1 выполне- 4О на в виде центральной оси 6, имеющей в верхней части проушину 7 для навешивания на крюк грузоподъемного механизма, На оси

6 посредством гайки 8 закреплена крестовина 9. Поворотные рычаги 2 выполнены 4 в виде силовых балок, каждая из которых имеет в нижней части вмонтированный ходовой винт 10, вращаемый посредством ручки 11, и нанесенную на боковую поверхность линейную шкалу 12. По месту крепления к стойке концы рычагов 2 выполнены в виде вилок с проушинами, которыми они надеваются на крестовину 9 и шарнирно закрепляются посредством осей 13, установленных параллельно оси 6 вертикальной стойки 1.

Механизм 3 фиксации поворотных рычагов выполнен в виде зубчатых шестерен 14, надетых на шарнирные оси 13 в нижней их части таким образом, что каждая из них подпирает одна другую гладкими поверхностями 15 скошенных окружностей и взаимодействует с закрепленными на рычагах 2 зубчатыми секторами 16, профиль которых по месту взаимодействия соответствует профилю зубьев шестерен 14. При этом сектор

16 закреплен на оси 17 посредством гайки 18. Грузовые стропы 4 закреплены к кареткам 19, установленным на ходовых винтах 10, посредством которых они имеют возможность продольного перемещния относительно поворотных рычагов 2 и состоят. каждый из талрепа 20, гибкого троса 21, элементов 22 захвата груза.

Грузоподъемная траверса работает следующим образом.

В процессе подготовки грузоподъемной траверсы для захватывания груза расслабляют гайку 18 и отпускают сектор 16 ниже поверхности зубчатых шестерен 14. Это дает возможность повернуть рычаг на требуемый угол, после чего гайку 18 вновь подтягивают, фиксируя тем самым рычаг в занятом положении. Таким образом устанавливают все рычаги под заданным углом их положения относительно друг друга, а вращением ручки 11 перемещают грузовые стропы 4 по ходовому винту 10, выставляя их на требуемое расстояние от центральной оси. Посредством талрепов 20 регулируют размер стропов по высоте в случае, если точки захватывания груза имеют разные размеры удаления от поворотных рычагов.

Использование предлагаемой грузоподьемной траверсы обеспечивает захват и перемещение несимметричных грузов со смещенным центром масс и с различным удалением точек захвата от горизонтальных рычагов.

1079587

1079587

/г Вг / р
