Термочувствительное стекло

Термочувствительное стекло

Иллюстрации

Показать все

Реферат



ТЕРМОЧУВСТВИТЕЛЬНОЕ СТНСЛО, включающее 5i О , At Oj , CaO, , N«2.0 ,отллчаюшеес я тем, что, с целью увеличения времени выае|жки при температуре выработ ки с сохранением термочувствительных свойств, оно аополнитепьно соаерокит KgO, при следующем соотношении I ксмпонеатов, вес.% BiO26О-71 Оз2-7 СаО1 - 4,3 ,5-5 NttgO7-17 KgO0,1 - 15 - 4,5 0)

ИЮ Ol) i

615 A

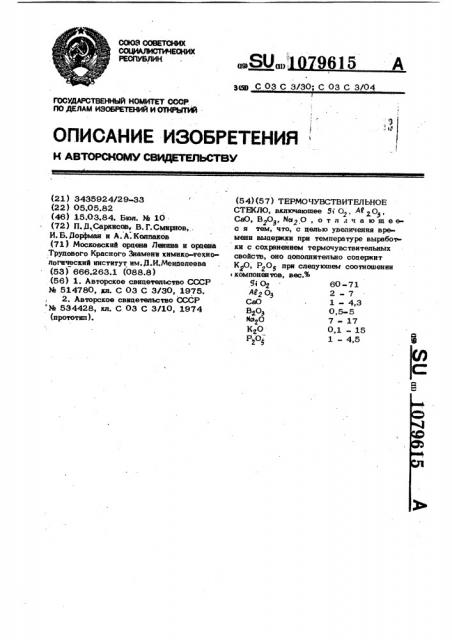

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСНОМУ C RV

ГОСУДАРСТВЕННЫЙ КОМИТЕТ CCCP.

AO ДЕЛАМ ИЭОБРЕТЕКИЙ И ОТКРЫТИЙ (21) 3435924/2933 (22} 05,05,82 (46) 15.03.84. Бюл. 34 10. (72) П.,П,Саркисов, В. Г.Смнраов, И. Б. Дорфман н A. А. Колпаков (71} Московский орцена Ленина и орцена .Трудового Красного Знамена хнмикогехнологический институт им.Д.ИМенделеева (53) 666.263.1 (088.8 } (56) 1. Авторское свицвтельство СССР

М 514780, кл. С 03 С 3/30, 1975.

2. Авторское свнцетельство СССР % 534428, кл. С 03 С 3/10, 1974 (прототнп).

Зуу С 03 С 3/30; С 03 С 3/04 (54) (57) ТБРМОЧУВСТВИТЕЛЬНОЕ

СТЕКЛО, люш; ж О, М2О,, СаО, В ОЗ, Ио(О, о т л л ч а ю ш е ес я тем, что, с пелью увеличения времени выцеркки при температуре вырабоч ки с сохранением термочувствительных свойств, оно цополнительно соцеркнт

К О, Р О прн слецуюшем соотношении компонентов, вес.%

5i О 60-71

И О 2 -7

СаО 1 - 4,3

ВХО3 0,5-5 йс 2О 7-17

КО 0,1 -15

РΠ1 — 4,5

1 1079

Изобретение относится к стеклоцелию, а именно к составам епаловых термочувствительных стекол, вырабатываемых гутным способом.

Известно термочувс тви тельное стекло (1), включающее, вес.%: 51 О 61-74;

Zn О 1-13; Zë S0,2-3,5; С30 0,5-10 и, по крайней мере, один окисел из груп пы: К О, йа О 15-20.

Оцнако стекло имеет температуру 10 варки 1400-1450 С, малое время возникновения терморисунка, окраску от янтарной цо слабо-желтой.

Наиболее близким к изобретению является термочувствительное стекло (21, 15 включающее, вес.%:

Я О2 459 727

5го 0,5 — 15

Ztl O 7»10

Май О 15-17 20

4е2 Оз 0,3-1

СаО 0,1-1

В О. 2-5 -2 1 -5

SO 0,5- 1 25

Оцнако укаэанное стекло облацает пониженной склонностью к кристаллизации и имеет время, в течение которого сохраняются термочувствительные свойства.. стекла, равное 10 ч.

Таким образом, известные стекла нецостаточно долго сохраняют термочув ствитепьность (процесс глушения имеет невысокую стабильность из.юа быстрого

"выгорании" глушителя Z, S ) и имеют высокую температуру выработки (1270 Cg

Белью изобретены является увеличение времени выдержки при температуре выработки с сохранением термочувстви тельных свойств.

Поставленная дель достигается тем, что термсеувствительное стекло, включающее 53 О, АС О, Сао, В ОЗ, 615

2 а20, дополнительно содержит К О, Р О5 при слецуюшем соотношении компонентов, весЛ:

5i О 60-71

ЛЕ, О 2 -7

Сао 1 - 4,3

В205 0,5- 5

На> О 7-17

0,1- 15

P Og 1 — 4,5

Стабильность процесса терморегулируемого глушения цостигается развитой ликвацией и последующим выцелением мелких кристаллов фосфатов 8а и Са, которые вместе с тем не приводят к грубому заруханию стекломассы при температурах выработки в печи и непосрецственно в процессе гутного формовая ия.

Термочувствительнос ть предлагаемого стекла меньше зависит от времени выработки стекломассы, чем у цинксульфицного стекла. Вырабвтка стекла через

3 ч и 24 ч после ступки практически не влияет на его термочувствительносчь, т.е. предлагаемые составы стекла наВодятбя вплоть цо молочного непрозрач-. ного состояния, в то время как цинксульфицное стекло после выцерживания в течение 24 ч при 1300 С теряет способность к навоцке.

В таблице прецставлены составы и свойства предлагаемого стекла.

Варку стекла произвоцят при 14001470ОС, выработку - при 1140-1260 С, навоцкуглушение - при 650»1000 С.Предлагаемое термочувствительное стекло не соцержит токсичных, цорогостояших и дефицитных компонентов.

Ожицаемый акономический эффект от внедрения изобретения превышает

3.40 тыс. руб.

1079615

Состав стекла, sec.%

Компоненты и свойства

3 4

5 6

70,0

71,0 60,0

68,0

68,9

4,6

68,5

2,0

2,0

7,0

3,2

1,0

4,2

2,2

3,4

3,3

4,1, 0,5

В Оз а-20

3,0

5,0

4,4

3,6

15,0 10 0 17,0

7,0

16,5

16,5

4,0

2 5

Время, в течение котороГО coxpBHHIoT ся термочувс твительные свойства стекла, сут

2,2

0,1

4,4

15,0

3,6

1,0

3,5

3,3

11,2

4,5

5,5 6

6,5

Составитель В. Товмасяи

Рецактор Т. Колб Техрец М.Кузьма КоРРектоР М Шаро@и

Заказ 1245/22 Тираж 469 Поцписное

ВНИИПИ Госуцарственного комитета СССР по целам изобретений и открытий

113035, Москва, Ж35, Раушскаа наб., n. 4/5 ь о, АЕ,Оэ

СаО

Филиал ППП Патент", г. Ужгороц, ул. Проектная, 4
