Способ укрепления грунта

Способ укрепления грунта

Иллюстрации

Показать все

Реферат



СПОСОБ УКРЕПЛЕНИЯ ГРУНТА , преимущественно лессового и глинистого , путем обработки его раствором щелочи , отличающийся тем, что, с целью повышения эффективности, вначале грунт обрабатывают насыщенным раствором гидроокиси кальция, а затем вводят в него 2,5-4 нормальный раствор гидроокиси натрия.

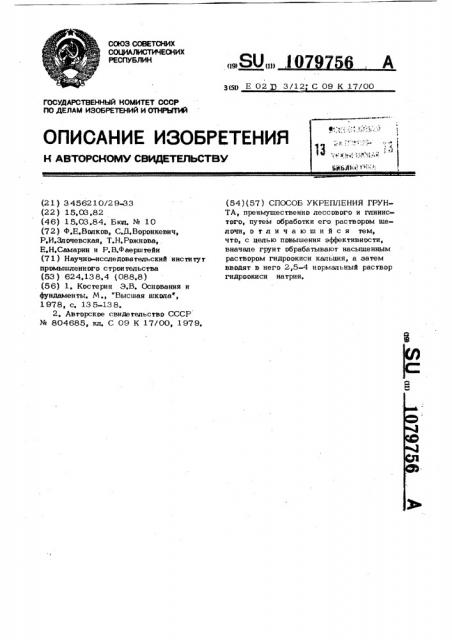

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУ БЛИН (19) (И) А

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPGKOMY СВИДЕТЕЛЬСТВУ (2 1 ) 3 4 562 1 О/2 9-З 3 (22) 15,03.82 (46) 15,03.84. Бкп. N 10 (72) Ф,Е.Волков, С.Д.Воронкевич, Р,И.Зпочевская, Т.Н. Рожнова, Е.Н.Самарин и P.B.Ôàåðøòåéí (71) Научно-исследовательский институт промышленного строительства (53 ) 624,138.4 (088,8) (56) 1. Костерин Э,В. Основания и фундаменты, М., "Высшая шкопа, 1 97 8, с. 13 5-13 S.

2, Авторское свидетельство СССР

М 804685, кл. С 09 К 17/00, 1979.

3(д) Е 02 Q 3/12 С 09 К 17/00 (54)(57) СПОСОБ УКРЕПЛЕНИЯ ГРУНТА, преимушественно лессового и глинистого, путем обработки его раствором щелочи,отличаюшийся тем, что, с целью повышения эффективности, вначале грунт обрабатывают насышенным раствором гидроокиси кальция, а затем вводят в него 2,5-4 нормальный раствор гидроокиси натрия, 1 1079756 2

Изобретение относится к способам закрепления просадочных грунтов путем обработки их химическими веществами при возведении на грунтах зданий и сооружений. 5

Известен способ закрепления грунтов путем нагнетания в них раствора силиката натрия с отвердителями (1)

Недостаток данного способа заключается в высокой стоимости и большой трудо t0 емкости, что ограничивает область его приме не ния.

Наиболее близким к предлагаемому является способ укрепления лессового грунта путем обработки его раствором щелочи 2)

HeAoc1aroK указанного способа заключается в том, что применяемая щелочьводный раствор гидроокиси натрия 5-10 . нормальной концентрации приводит к за-. полнению грунта засоряющими его включениями. Кроме того, способ характеризуется относительно высокой стоимо стью, составпяющей 4-6 руб/м ; что снижает его эффективность, 11ель изобре тения — повышение эффективн ос ти, Поставленная цель достигается тем, что согласно способу укрепления грунта, преимущественно лессового и глинистого, 0 путем обработки его раствором щелочи, вначаде грунт обрабатывают насьпценным раствором гидроокиси кальция, а затем вводят в него 2,5-4 нормальный раст вор гидроокиси натрия.

Технология укрепления глинистого и лессового грунта по предлагаемому способу состоит в спедующем.

Рядом с фундаментом здания, основание котори о требуется закрепить, производится погружение инъекторов на требуемую глубину с помощью пневмопробойников типа ИП-4604.

Вначале в грунт через инъекторы насосом НД-1000/10 нагнетается под давлением 0,1-0,2 М Па насыщенный раствор rHApooKBCH кальция в количестве

150200 л/м закрепдяемого грунта.

Насьпценный раствор гидроокиси кальция готовится из расчета 20 кг щелочи на

1 м воды.

Затем через эти же инъекторы производится нагнетание под давлением 0,1

М Па раствора гидроокиси натрия 2,5.4 нормальной концентрации из расчета

3 00 л/ м закрепляемого грунта. Раствор гидроокиси натрия 2,5 нормальной концентрации готовится иэ расчета

110 кг щелочи на 1 м воды.

После окончания работ по нагнетанию растворов производится извлечение инъекторов гидродомкра том.

Пример 1, Осуществляется закрепление лессового грунта со степенью влажности более 0,6 ненарушенной структуры, с емкостью поглощения грунта менее 10 мг-экв путем предварительной обработкой их насыщенным раствором гидроокиси кальция, а затем замачиванием их 2,5-4 нормальной концентрации раствором гидроокиси натрия, Папученные результаты предедов прочности закрепленных лессовых грунтов предлагаемым способом представлены в табл. 1.

Пример 2. Осуществляется закрепление глинистого водонасыщенного грунта путем предварительной обработки

его насыщенным раствором гидроокиси кальция, а затем замачиванием их 2,54 нормадьной концентрации раствором гидроокиси натрия.

Результаты определения прочности даны в табл. 2.

Применение предлагаемого способа укрепления глинистых и лессовых грунтов растворами гидроокиси натрия с начальной обработкой их насыщенным раствором гидроокиси кальция позволит снизить в 2 раза концентрацию используемого раствора гидроокиси натрия, а следовательно, и расход щелочи, повысить в 1,5-2 раза прочность укрепленных глинистых и лессовых грунтов и снизить стоимость

1 м укрепленного грунта на 1-2 руб.

1079756

Лессовый Ненарусуглинок шенная 0,76

1,23

0,81 1,75

9,04

Ненарушенная 0,95

0,3 4 ° 0,83 0,51 1,05 0,75

Таблиц:-.а 2

Пылева тая глина

0,62 1,48

1,25

0,96

Пылева тый суглинок

1,73 1,20

0,46 1,40 0,70

0,92

Составитель А.Прямков

Редактор В.Ковтун Техред А,Бабинец Корректор А.Повх

Дессовидный суглинок

Заказ 1274/29 Тираж 644 . Подписное

ВНИИПИ Государственного комитета CCCP по делам изобретений и открытий

113035, Москва, Ж- 35, Раушская наб„д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4, 4

Таблица 1
