Пластинчатая пружина клапана

Пластинчатая пружина клапана

Иллюстрации

Показать все

Реферат



ПЛАСТИНЧ.4ТАЯ ПРУЖИНА КЛАПАНА, содержащая кольцевую пластину с радиальным разрезом и отогнутыми в противоположные стороны относительно плоскости пластины концами, отличающаяся тем, что, с целью повышения надежности и долговечности, пластина имеет переменную ширину, максимальную со стороны, противоположной разрезу, и минимальную на концах пластины.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН з(я) F 04 В 21 02

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДаРСТВЕННЫй НОМИТЕТ CCCP

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

Н А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ (21) 3293141/25-06 (22) 21.05.81. (46) 15.03.84. Бюл. № 10 (72) P. А. Брагин (71) Паневежский завод автокомпрессоров (53) 621.512 (088.8) (56) 1. Патент Австрии № 310919, кл. 27 в, 13, опублик. 1968.

„„SU„„1079880 А (54) (57) ПЛАСТИНЧАТАЯ ПРУЖИНА

КЛАПАНА, содержащая кольцевую пластину с радиальным разрезом и отогнутыми в противоположные стороны относительно плоскости пластины концами, отличтощаягя тем, что, с целью повышения надежности и долговечности, пластина имеет переменную ширину, максимальную со стороны, противоположной разрезу, и минимальную на концах пластины.

1079880

Составитель В. Федоров

Редактор М. Товтин Техред И. Верес Корректор В. Синицкая

Заказ 1294/36 Тираж 624 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 36, Раушская наб., д. 4/5

Филиал ППП <Патент», г. Ужгород, ул. Проектная, 4

Изобретение относится к компрессоростроению и касается пластинчатых пружин клапанов, поджимающих клапанные пластины к седлам.

Наиболее близкой к изобретению является пластинчатая пружина клапана, содержащая кольцевую пластину с радиальным разрезом и отогнутыми в противоположные стороны относительно плоскости пластины концами (1).

Эта пластинчатая пружина характеризуется недостаточно высокой надежностью и долговечностью.

Целью изобретения является повышение надежности и долговечности.

Указанная цель достигается тем, что в пластинчатой пружине клапана, содержащей кольцевую пластину с радиальным разрезом и отогнутыми в противоположные стороны относительно плоскости пластины концами, последняя имеет переменную ширину, максимальную со стороны, противоположной разрезу, и минимальную на концах пластины.

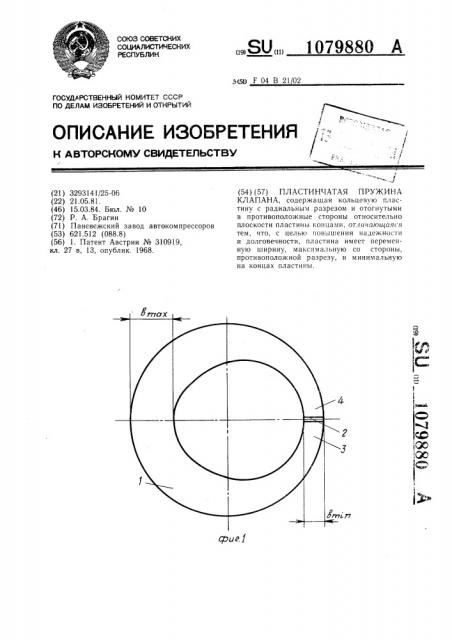

На фиг. 1 изображена предлагаемая пластинчатая пружина клапана, вид сверху; на фиг. 2 — то же, вид сбоку; на фиг. 3— клапан в сборе, продольный разрез.

Пластинчатая пружина клапана содержит кольцевую пластину 1 с радиальным разрезом 2 и отогнутыми в противоположные стороны относительно плоскости пластины концами 3 и 4. Пластина 1 имеет переменную ширину „ват максимальную со стороны, противоположной разрезу 2, минимальную Ь,и,.» на концах пластины 1.

В клапане установлены две кольцевые пластины между опорной шайбой 5 корпуса

6 и клапанной пластиной 7, опирающейся на седло 8. Пластины 1 устанавливаются в клапане развернутыми на 180 друг к другу.

Пластины работают следующим образом.

10 При закрытом клапане, когда давление со стороны седла 8 меньше или равно давлению со стороны корпуса 6, клапанная пластина 7 прижата пластинами 1 к седлам 8.

При этом воздух не может пройти через клапан со стороны корпуса 6 в сторону сед15 ла 8

Когда давление со стороны седла 8 становится больше, чем со стороны корпуса 6, клапанная пластина 7 под действием давления сжимает пластины 1, сближая их отог20 нутые концы 3 и 4. При этом воздух проходит через клапан со стороны седла 8 в сторону корпуса 6.

Таким образом, выполнение кольцевой пластины с переменной шириной, максималь25 ной со стороны, противоположной разрезу, и минимальной на концах пластины, позволяет снизить напряжение изгиба, возникающее при работе пружины, и ее жесткость, повысив тем самым надежность и долговечность.
