Машина перистальтического типа

Машина перистальтического типа

Иллюстрации

Показать все

Реферат



МАШИНА ПЕРИСТАЛЬТИЧЕСКОГО ТИПА, содержащая корпус, в котором размещена эластичная рабочая камера.по меньшей мере частично опирающаяся на подпружиненную корпусную деталь, установленную с возможностью перемещения в перпендикулярном камере направлении, и взаимодействующая с роликом, установленным на рабочем органе, отличающаяся тем, что, с целью повышения эффективности торможения, корпусная деталь снабжена установленными на ней с возможностью ограниченного поворота подпружиненным кулачком, имеющим односторонний упор и взаимодействующим с роликом в зоне торможения рабочего органа.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК з(5 ) F 04 В 43/12; F 5 В 15/10

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3448580/25-06 (22) 02.06.82. (46) 15.03.84. Бюл. № 10 (72) В. А. Александров и А. А. Козлов (53) 621.658.4 (088.8) (56) 1. Авторское свидетельство СССР № 589461, кл. 3 F 04 В 43/12, 1976.

2. Патент СССР № 449505, кл. F 04 В 43/12, 1968. (54) (57) МАШИНА ПЕРИСТАЛЬТИЧЕСКОГО ТИПА, содержащая корпус, в котором размещена эластичная рабочая камера, „„SU„„1079888 А по меньшей мере частично опирающаяся на подп ружинен ную корпусную деталь, установленную с возможностью перемещения в перпендикулярном камере направлении, и взаимодействующая с роликом, установленным на рабочем органе, отличающаяся тем, что, с целью повышения эффективности торможения, корпусная деталь снабжена установленными на ней с возможностью ограниченного поворота подпружиненным кулачком, имеющим односторон ни и упор и взаимодействующим с роликом в зоне торможения рабочего органа.

10Ж888

Изобретение относится к машиностроению, касается машин перистальтического типа, и может найти применение в различных отраслях народного хозяйства в исполнительных механизмах.

Известны машины перистальтического типа, содержащие корпус, в котором размещена эластичная рабочая камера, взаимодействующая с роликами, установленными на рабочем органе (1).

Недостатком известных машин является 10 отсутствие защиты от перегрузок по давлению, возникающих в частности при торможении рабочего органа.

Наиболее близкой к изобретению является машина перистальтического типа, содержащая корпус, в котором размещена эластичная рабочая камера, по меньшей мере, частично опирающаяся на подпружиненную корпусную деталь, установленную с возможностью перемещения в перпендикулярном камере направлении, и взаимодействующая с роликом, установленным на рабочем органе (2).

В этой машине обеспечивается защита от перегрузок по давлению, но для торможения рабочего органа на заданном участке требуется применение сложных внешних тормозных устройств, конечных переключателей, распределителей рабочей среды и т.п.

При этом возникает запаздывание в системе торможения и уменьшается его эффективность при одновременном усложнении конструкции.

Целью изобретения является повышение эффективности торможения.

Цель достигается тем, что в машине перистальтического типа, содержащей корпус, в котором размещена эластичная рабочая камера, по меньшей мере частично опирающаяся на подпружиненную корпусную деталь, установленную с возможностью перемещения в перпендикулярном камере направлении, и взаимодействующая с роликом, 40 установленным на рабочем органе, корпусная деталь снабжена установленным на ней с возможностью ограниченного поворота подпружиненным кулачком, имеющим односторонний упор и взаимодействующим с роликом в зоне торможения рабочего органа.

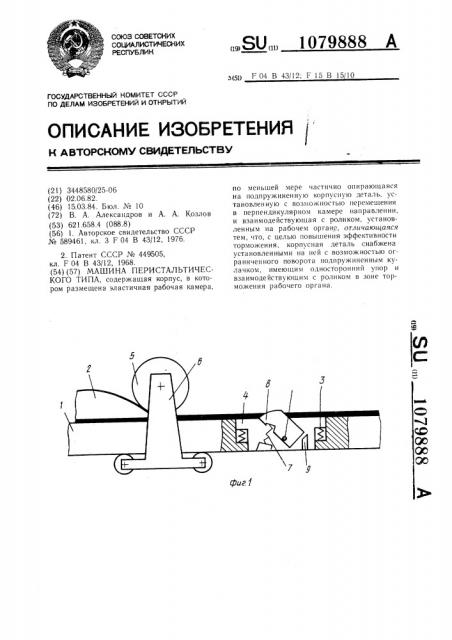

На фиг. 1 приведена предлагаемая машина, продольный разрез; на фиг. 2 — то же, план.

Машина перистальтического типа содержит корпус 1 в котором размещена эластичная рабочая камера 2, по меньшей мере частично опирающаяся на подпружиненную пружинами 3 корпусную деталь 4, установленную с возможностью перемещения в перпендикулярном камере 2 направлении. Рабочая камера 2 взаимодействует с роликом 5, установленным на рабочем органе 6. Корпусная деталь 4 снабжена, установленным на ней с возможностью ограниченного поворота подпружиненным пружиной 7, кулачком 8, имеющим односторонний упор 9 и взаимодействующим с роликом в зоне торможения рабочего органа 5.

В рабочую камеру 2 подают рабочую среду, под давлением которой ролик 5 приводится в движение и, перекатываясь по камере 2, увлекает за собой рабочий орган 6.

В зоне торможения рабочего органа 6 ролик 5 набегает на кулачок 8, поворачивает

его до упора в упор 9 и нажимает на кулачок 8, который утапливает корпусную деталь

4 в корпусе 1. При этом раскрывается сечение рабочей камеры 2 и рабочая среда сбрасывается из полости высокого давления в полость низкого давления, чем обеспечивает выравнивание давлений на ролике 5 и его останов вместе с рабочим органом 6.

При обратном движении рабочего органа 6 ролик 5 нажимает на кулачок 8 и тот, поворачиваясь, утапливается в корпусной детали 4, пропуская свободно ролик 5. Далее цикл повторяется.

3а счет того, что при нажиме роликом 5 на кулачок 8 и утопливании корпусной детали в корпусе 1, происходит раскрытие сечения рабочей камеры 2 и быстрый, практически без запаздывания, сброс перепада давлений на ролике 5, обеспечивается повышение эффективности торможения рабочего органа.

ВНИИПИ Заказ 1294 36 Тираж 624 Подписное

Филиал ППП <Патент>, г. Ужгород, ул. Проектная, 4
