Винтовой насос

Винтовой насос

Иллюстрации

Показать все

Реферат



ВИНТОВОЙ НАСОС, содержащий корпус с размещенными в нем с образованием полостей всасывания и нагнетанияобоймами, установленные в обоймах рабочие винты, причем наружная поверхность рабочи.х винтов, повер.хность впадин винтовой нарезки и внутренняя поверхность обойм выполнены коническими, отличающийся тем, что, с целью увеличения ресурса и стабильности параметров при эксплуатации, диа- .метр впадин винтовой нарезки рабочих винтов выполнен изменяющимся обратно пропорционально 1',з;\!енению .чиа%5етра их наружных поверхностей, а валы установлены с возможностью осевого перемещения относительно обойм.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1079894

Д(1) F 04 С 5/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н ABTQPCHGNIY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 3476664/25-06 (22) 05.08.82. (46) 15.03.84. Бюл. ¹ 10 (72) П. П. Верижников (53) 621.655.4 (088.8) (56) 1. Башта T. М. Объемные насосы и гидравлические двигатели гидросистем. М., «Машиностроение», 1974, с. 359, рис. 137.

2. Патент США ¹ 3180559, кл. 418-194, опублик. 1965. (54) (57) ВИНТОВОЙ НАСОС, содержащий корпус с размегценными B нем с образованием полостей всасывания и нагнетания обоймами, установленные в обоймах рабочие винты, причем наружная поверхность рабочих винтов, новеpxHocTh впадин винтовой нарезки и внутренняя поверхность обойм выполнены коническими, пт гичающиася тем, что, с целью увеличения ресурса н стабильности параметров при эксплуатации, диаметр впадин винтовой нарезки рабочих винвыполнен изменяюгцимся 06DBTHo пропорционально измененик1 диаметра нх наружных поверхностей, а валь1 установлены с возможностью осевого перемешения относительно обойм.

1079894 срие. 2

Изобретение относится к машиностроению, в частности к винтовым насосам.

Известны винтовые насосы, содержащие корпус с размещенными в нем с образованием полостей всасывания и нагнетания обоймами, установленные параллельно один другому в цилиндрических расточках обойм рабочие винты (1).

Недостатком известных винтовых насосов является малый ресурс работы и нестабиль ность параметров при эксплуатации.

Наиболее близким к предлагаемому по технической сущности является винтовой насос, содержащий корпус с размещенными в нем с образованием полостей всасывания и нагнетания обоймами, установленные в обоймах рабочие винты, причем наружная поверхность рабочих винтов, поверхность впадин винтовой нарезки и внутренняя поверхность обойм выполнены коническими (2).

Недостатком известного насоса является малый ресурс и нестабильность параметров при эксплуатации.

Цель изобретения — увеличение ресурса и стабильности параметров при эксплуатации.

Указанная цель достигается тем, что в винтовом насосе, содержащем корпус с размещенными в нем с образованием полостей всасывания и нагнетания обоймами, установленные в обоймах рабочие винты, причем наружная поверхность рабочих винтов, поверхность впадин винтовой нарезки и внутренняя поверхность обойм выполнены коническими, диаметр впадин винтовой нарезки рабочих валов выполнен изменяющимся обратно пропорционально изменению диаметра их наружных поверхностей, а валы установлены с возможностью осевого перемещения относительно обойм.

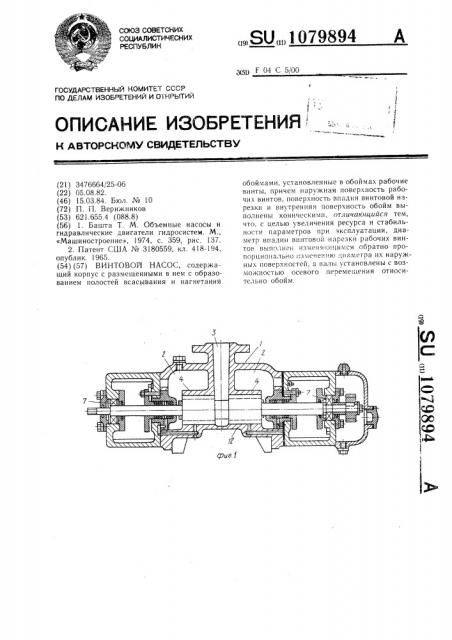

На фиг. 1 представлен винтовой насос, вид сбоку; на фиг. 2 — то же, вид сверху; на фиг. 3 — прокладка, вид сверху; на фиг. 4 — сопряженные рабочие винты.

Винтовой насос содержит корпус 1 с размещенными в нем с образованием полостей всасывания 2 и нагнетания 3 обоймами 4„ установленные в обоймах 4 рабочие винты 5, валы 6 которых установлены в корпусе 1 на подшипниках 7, причем наружная поверхность 8 рабочих винтов 5, поверхность 9 впадин 10 винтовой нарезки 11 и внутренняя поверхность 12 обойм 4 выполнены коническими, диаметр впадин 10 винтовой на10 резки 11 рабочих винтов 5 выполнен изменяющимся обратно пропорционально изменению диаметра их наружных поверхностей 8, а валы 6 установлены параллельно один другому с возможностью осевого перемещения относительно обойм 4 за счет изменения толщины прокладок 13.

Винтовой насос работает следующим образом.

При вращении рабочих винтов 5 их винтовые нарезки 11, взаимно замыкаясь, отсекают некоторый объем жидкости в полости всасывания 2, перемещают его поступательно вдоль оси рабочих винтов 5 и выталкивают в полость нагнетания 3.

При этом выполнение диаметра впадин

10 винтовой нарезки 11 изменяющимся об25 ратно пропорционально изменению диаметра наружной поверхности 8 рабочих винтов

5 обеспечивает возможность размещения валов 6 параллельно один другому, а выполнение наружной поверхности 8 рабочих винтов 5 и внутренней поверхности 12 обойм 4 коническими обеспечивает возможность перемещения рабочих винтов 5 относительно обойм 4 для компенсации износа их поверхностей 8 и 12 в процессе эксплуатации за счет изменения толщины прокладок 13.

Технико-экономический эффект заключается в существенном увеличении ресурса и стабильности параметров при эксплуатации в результате компенсации зазора между наружными поверхностями рабочих винтов и внутренними поверхностями обойм.

1079894
