Центробежный вентилятор
Иллюстрации
Реферат
ЦЕНТРОБЕЖНЫЙ ВЕНТИЛЯТОР, содержащий спиральный корпус с торцевыми передней и задней стенками и размещенное в нем рабочее колесо, отличающийся тем, что, с целью снижения шума, отношение расстояния между задней стенкой корпуса и рабочим колесом к ширине корпуса равно 0,18—0,35, а размеры корпуса и рабочего KOvieca связаны уравнением:Ь=[Я^-5,6бС^
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСКИХ
РЕСПУБЛИН з(5и F 04 D 17/08; F 04 D 29 66
ОПИСАНИЕ ИЗОБРЕТЕНИЯ, ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ
Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3527397/25-06 (22) 24. 12.82 (46) 15.03.84. Бюл. № 10 (72) Л. А. Розинов (53) 621.635 (088.8) (56) 1. Авторское свидетельство СССР № 533756, кл. F 04 D 17/08, 1974.
2. Авторское свидетельство СССР № 694664, кл. F 04 D 17/08, 1978. (54) (57) ЦЕНТРОБЕЖНЫЛ ВЕНТИЛЯТОР, содержащий спиральный корпус с торцевыми передней и задней стенками и размещенное в нем рабочее колесо, отÄÄSUÄÄ 1079902 А личающийся тем. что, с целью снижения шума, отношение расстояния между задней стенкой корпуса и рабочим колесом к ширине корпуса равно 0,18 — 0,35, а размеры корпуса и рабочего колеса связаны уравнением:
b=(K5 - s,6e tg(v v )) g где b — ширина рабочего колеса на выходе, м:
D — диаметр рабочего колеса, м;
3 — ширина корпуса, м; д — раскрытие корпуса, м;
К вЂ” коэффициент, равный 3,5 — 5,0.
1079902
Фие 2
Составитель Н. Фетисова
Техред И. Верес Корректор В. Гирняк
Тираж 624 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, )K — 35, Раушская наб, д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Редактор К. Волощук
Заказ 1295/37
Изобретение относится к вентиляторостроению, касается центробежных вентиляторов.
Известен центробежный вентилятор, содержащий спиральный корпус с языком и входным коллектором и расположенное в корпусе рабочее колесо (1).
Недостатком такого вентилятора является узконаправленное снижение шума, т. е. шума, вызванного взаимодействием языка и кромок лопаток рабочего колеса.
Наиболее близким по технической сущности и достигаемому результату к изобретению является центробежный вентилятор, содержащий спиральный корпус с торцевыми передней и задней стенками и размещенное в нем рабочее колесо (2). 15
Однако и такое выполнение вентилятора не снижает его шума.
Цель изобретения — снижение шума центробежного вентилятора.
Указанная цель достигается тем, что в центробежном вентиляторе, содержащем спиральный корпус с торцевыми передней и задней стенками и размещенное в нем рабочее колесо, отношение расстояния между задней стенкой корпуса и рабочим колесом к ширине корпуса равно 0,18 — 0,35, а размеры корпуса и рабочего колеса связаны уравнением:
Ь (К" 3 66 4 1+ )1 В, где Ь вЂ” шйрина рабочего колеса на выходе, м;
1) — диаметр рабочего колеса, м; 30
Д вЂ” ширина корпуса, м;
Ь вЂ” раскрытие корпуса, м;
Н вЂ” коэффициент, равный 3,5 — 5.0.

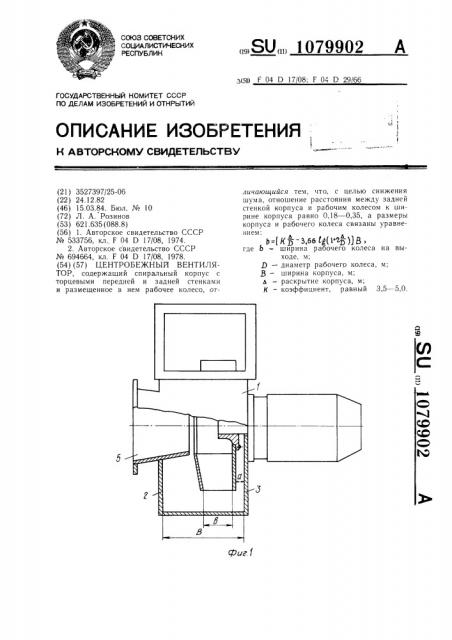

На чертеже изображен вентилятор, продольный разрез.
Центробежный вентилятор содержит спиральный корпус 1 с торцевыми передней и задней стенками 2 и 3 соответственно и размещенное в корпусе 1 рабочее колесо 4, отношение расстояния а между задней стенкой 3 корпуса 1 и рабочим колесом 4 к его ширине Ь равно 0,18 — 0,35, а размеры корпуса 1 и рабочего колеса 4 связаны уравнением:
b = (К д - Ъ,бб g (1+ 2. Z ) ) ) ), где Ь вЂ” ширина рабочего колеса 4 на выходе, м; ) — диаметр рабочего колеса 4, м;
Д вЂ” ширина корпуса 1, м;
Ь вЂ” раскрытие корпуса 1, м;
К коэффициент, равный 3,5 — 5,0 (определен опытным путем и выбран в интервале, где шум имеет минимальные значения).
Кроме того, вентилятор содержит входной патрубок 5.
При вращении рабочего колеса 4 воздух поступает через входной патрубок 5 на рабочее колесо 4, затем через выходное сечение колеса 4 с шириной Ь через корпус 1, имеющий раскрытие 6 направляется на нагнетание.
Благодаря выполнению вентилятора с предложенными соотношениями исключается влияние корпуса на интенсивность шума, излучаемого рабочим колесом, что снижает шум центробежного вентилятора в целом.
